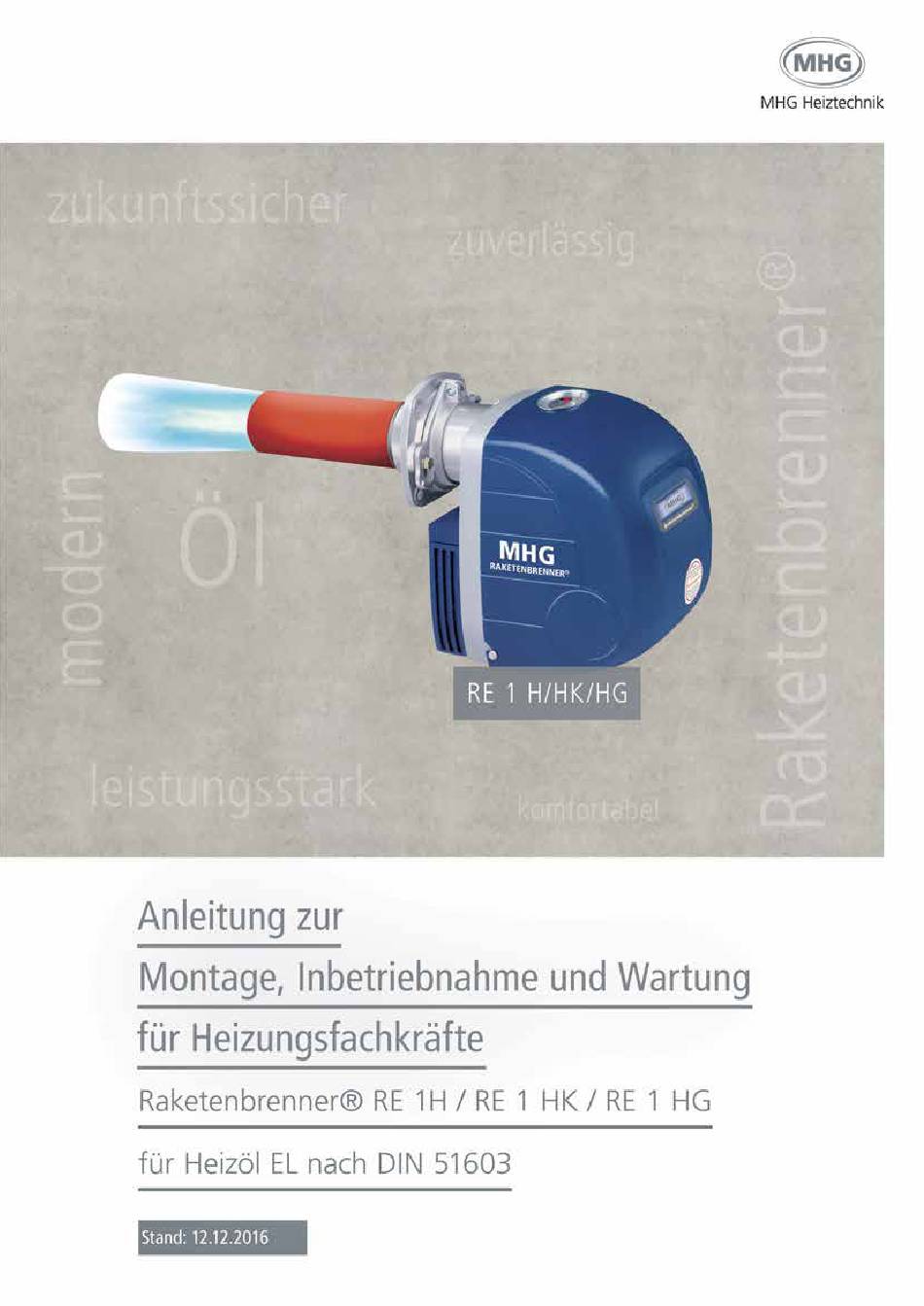

- Seite 1 RE 1H / RE 1 HK / RE 1 HG Stand 12.12.2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I nhal t sver zei c hni s Sicherheit ............................4 Allgemeines ..................................4 1.1.1 Aufbewahrung der Unterlagen .......................... 4 Bestimmungsgemäße Verwendung ..........................4 Symbolerklärung................................5 Besondere Gefahren ............................... 5 1.4.1 Veränderungen am Gerät ..........................5 1.4.2 Heizungswasser ............................... 5 Normen und Vorschriften.............................. - Seite 3 Inhaltsverzeichnis Wartung ............................27 Sicherheitsrelevante Komponenten ..........................27 4.1.1 Aufzählung typischer Verschleißteile ......................27 Erforderliche Demontageschritte........................... 27 Auszuführende Arbeiten..............................28 4.3.1 Prüfung des Lichtfühlers (DIN EN 267) ......................30 4.3.2 Wechsel des Patronenfilters bei Pumpe BFP 21 L4 ..................32 Prüfen des Filters bei Pumpe AS 47D ..........................
-
Seite 4: Sicherheit
Fähigkeiten oder Mangel an Erfahrung mungsgemäß. Für hieraus resultierende Schäden über- und Wissen benutzt werden, wenn sie beauf- nimmt die MHG Heiztechnik keine Haftung. Das Risiko sichtigt oder bezüglich des sicheren Ge- trägt allein der Anlagenbesitzer. brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- MHG Geräte sind entsprechend den gültigen Normen und... -
Seite 5: Symbolerklärung
Sicherheit RE 1H / RE 1 HK / RE 1 HG Symbolerklärung Besondere Gefahren Dieser Abschnitt gibt einen Überblick über alle wichtigen Im folgenden Abschnitt werden die Restrisiken benannt, Sicherheitsaspekte für einen optimalen Personenschutz die sich aufgrund der Gefährdungsanalyse ergeben. sowie für den sicheren und störungsfreien Betrieb. -
Seite 6: Normen Und Vorschriften
Sicherheit RE 1H / RE 1 HK / RE 1 HG Normen Titel Normen und Vorschriften Warmwasser-Flächenheizungen und DIN 4726 Heizkörperanbindungen – Kunststoffrohr- Æ Halten Sie die nachfolgende Normen und Vorschriften und Verbundrohrleitungssysteme bei der Installation und beim Betrieb der Heizungsanla- Ölfeuerungsanlagen - Technische Regel ge ein. -
Seite 7: Zusätzliche Normen / Vorschriften Für Österreich
Sicherheit RE 1H / RE 1 HK / RE 1 HG 1.5.3 Zusätzliche Normen / Vorschriften für 1.5.4 Zusätzliche Normen / Vorschriften für Österreich die Schweiz In Österreich sind bei der Installation die örtlichen Bauvor- Die Montage und Inbetriebnahme dürfen nur durch ein zu- schriften sowie die ÖVGW-Vorschriften einzuhalten. -
Seite 8: Montage
Anlage so ausgelegt sein, dass Schä- den durch Kondensat vermieden werden. Die nachstehenden Einsatzbereiche stellen besondere Anforderungen und Betriebsbedingungen für Brenner dar, deshalb behält sich die MHG Heiztechnik die aus- drückliche Freigabe vor bei: - Dunkelstrahlern - Backöfen - Glühöfen... -
Seite 9: Montageabstände
Montage RE 1H / RE 1 HK / RE 1 HG Bei Anlagen mit überdurchschnittlich hohen Feuer- raum- oder Temperaturbelastungen muss eine Ab- stimmung mit MHG Heiztechnik erfolgen. WARNUNG! Lebensgefahr durch Feuer! Bei raumluftabhängigem Betrieb geraten leicht entzündliche Materialien oder Flüssig- keiten in Brand. -
Seite 10: Abmessungen Und Anschlusswerte
Montage RE 1H / RE 1 HK / RE 1 HG Abmessungen und Anschlusswerte Abb. 1: Abmessungen RE 1.19 - 1.70 H / HK / HG Legende zu Abb. 1: RE 1.19 RE 1.22 RE 1.26 RE 1.32 RE 1.38 RE 1.44 RE 1.50 RE 1.60... -
Seite 11: Montagewerkzeuge
Montage RE 1H / RE 1 HK / RE 1 HG HINWEIS! Montagewerkzeuge Zur Erzielung gleichmäßiger Verbrennungs- werte und Reduzierung eventueller Feuchtig- keit empfiehlt sich der Einbau einer Zugbe- Für die Montage und Wartung der Heizanlage werden die grenzerklappe (Nebenlufteinrichtung). Diese Standardwerkzeuge aus dem Bereich Heizungsbau sowie sollte möglichst im Schornstein installiert der Öl-/Gas- und Wasserinstallation benötigt. -
Seite 12: Montage Des Brenners
Montage RE 1H / RE 1 HK / RE 1 HG Æ Drehen Sie den Brenner links herum. 2.6.2 Montage des Brenners Æ Halten Sie bei der Montage des Raketenbrenners® an einen Kessel die nachstehenden Maße ein: ±1,5 - Lochkreis Ø 150 - Kesseltürbohrung Ø... -
Seite 13: Einstellen Der Rezirkulation
Montage RE 1H / RE 1 HK / RE 1 HG 2.6.3 Einstellen der Rezirkulation HINWEIS! Die Rezirkulation R ist grundsätzlich bei je- dem Raketenbrenner® gem. den techn. Daten auf Seite 44 voreingestellt. Diese Voreinstel- lung hat sich in der Praxis bewährt. Ergeben sich anlagenbedingte Schwierigkeiten, wie z. -
Seite 14: Montage Des Heizölanschlusses
Montage RE 1H / RE 1 HK / RE 1 HG HINWEIS! 2.6.4 Montage des Heizölanschlusses MHG schreibt den Einbau eines Ölfilters vor. MHG empfiehlt bei Verwendung von Ein- WARNUNG! stranganlagen den Einbau eines Entlüfters. Lebensgefahr durch brennendes Heizöl! MHG empfiehlt Filtereinsätze mit einer ma- Austretendes Heizöl kann in Brand geraten. -
Seite 15: Montage Der Elektrischen Anschlüsse
Montage RE 1H / RE 1 HK / RE 1 HG Montage der elektrischen Anschlüsse 2.7.1 Betriebsstundenzähler Zur Kontrolle des Heizölverbrauchs kann ein Betriebsstun- GEFAHR! denzähler benutzt werden, der die Öffnungszeit des Mag- Lebensgefahr durch elektrischen Strom! netventils registriert. Kontakt mit spannungsführenden Bauteilen führt zu schwersten Verletzungen. -
Seite 16: Schaltplan Für Re 1H / Re 1 Hk
Montage RE 1H / RE 1 HK / RE 1 HG 2.7.3 Schaltplan für RE 1H / RE 1 HK LMO 14.155 ÖEV Abb. 10: Schaltplan für RE 1H / RE 1 HK Legende zu Abb. 10: Kürzel Bedeutung Kürzel Bedeutung Einschalter Betriebsstunden... -
Seite 17: Schaltplan Mit Gebläsenachlauf Für Re 1 Hg
Montage RE 1H / RE 1 HK / RE 1 HG 2.7.4 Schaltplan mit Gebläsenachlauf für RE 1 HG LMO64.301 ÖEV Abb. 11: Schaltplan mit Gebläsenachlauf für RE 1 HG Legende zu Abb. 11: Kürzel Bedeutung Kürzel Bedeutung Einschalter rosa Sicherheitsthermostat schwarz Schaltthermostat... -
Seite 18: Inbetriebnahme
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG I nbet r i e bnahm e 3.2.1 Ansaugen von Heizöl Prüfung vor Inbetriebnahme Æ Stellen Sie vor der Erstinbetriebnahme sicher, dass: ACHTUNG! · Pumpenschaden durch fehlende Heizölförde- die Anschlüsse des Abgassystems dicht sind. rung! ·... -
Seite 19: Einregulierung Des Brenners
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG 3.2.2 Einregulierung des Brenners Jeder Brenner ist voreingestellt und warmerprobt. Die Grundeinstellung kann der Tabelle auf Seite 44 entnom- men werden. Da die werkseitige Einstellung des Brenners die anlagen- bedingten Kessel- und Kaminverhältnisse nicht berücksich- tigen kann, ist eine Einregulierung des Brenners vor Ort notwendig. -
Seite 20: Veränderung Der Brennerleistung
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG < 14%, CO < 40 mg/kWh Æ Erhöhen Sie den Pumpendruck durch Drehen der Regu- lierschraube nach rechts bis auf einen CO -Wert von 14%. > 14% Æ Verringern Sie den Pumpendruck durch Drehen der Re- gulierschraube nach links bis auf einen CO -Wert von 14%. -
Seite 21: Gebläsepressung
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG 62,0 3.2.4 Gebläsepressung 57,0 52,0 Zur Kontrolle der Einstellung ist es erforderlich, die Geblä- sepressung zu messen (s. nachstehende Abb.). Der Mess- 47,0 nippel (Ø 9 mm) befindet sich rechts neben dem Heizölrohr 42,0 auf dem Gehäusedeckel. -
Seite 22: Verstellung Der Lufteinlaufdüse
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG Durch Vergrößerung der Öffnung wird mehr Verbrennungs- 3.2.6 Verstellung der Lufteinlaufdüse luft zugeführt, so dass die Brennerleistung später durch den Öldruck vergrößert werden kann. Durch Verringerung der Öffnung wird weniger Verbrennungsluft zugeführt. HINWEIS! Æ... -
Seite 23: Feuerungsautomat
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG Legende zu Abb. 28-Abb. 30: 3.2.7 Feuerungsautomat Kürzel Bedeutung Ausgangssignale des Automaten Erforderliche Eingangssignale Ausgangssignale des Automaten A’ Start des Brenners mit Heizölvorwärmung Start des Brenners ohne Heizölvorwärmung Zeitpunkt der Flammenbildung BV.. -
Seite 24: Bedienung Feuerungsautomat
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG Bedienung Feuerungsautomat Betriebsanzeige Feuerungsautomat Der Entriegelungstaster des Feuerungsauto- Während der Inbetriebsetzung erfolgt Anzeige gem. nach- maten «EK...» ist das zentrale Bedienelement stehender Tabelle: für Entriegelung sowie Aktivierung / Deaktivie- rung der Diagnose. -
Seite 25: Inbetriebnahmeprotokoll
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG Inbetriebnahmeprotokoll 3.3.1 Einweisungsprotokoll Æ Bestätigen Sie die ausgeführten Arbeiten im nachste- Æ Bestätigen Sie die Einweisung des Betreibers im nach- henden Inbetriebnahmeprotokoll mit einem X oder ei- stehenden Einweisungsprotokoll mit einem X oder ei- nem P. -
Seite 26: Einstell- Und Messwerte
Inbetriebnahme RE 1H / RE 1 HK / RE 1 HG 3.3.2 Einstell- und Messwerte Kunde : Anlage : Hersteller Leistung kcal/h (x 1000) Fabrik-Nr. Leistung Düsengröße gph, kg/h Sprühwinkel / Kegeltyp Stufe 1 Maß - X Maß - R Gebläsepressung mbar Stellung Schieber... -
Seite 27: Wartung
Wartung RE 1H / RE 1 HK / RE 1 HG War t ung WARNUNG! Sicherheitsrelevante Komponenten Lebensgefahr durch Heizölkontakt! Lungenschäden beim Einatmen oder Ver- schlucken von Heizöl. Um die Sicherheit von Wärmeerzeugern und Komponenten Deshalb: zu erhalten, müssen die nachstehenden Komponenten Beachten Sie die Sicherheitsdatenblätter nach Erreichen ihrer vom Hersteller angegebenen Nenn- des Heizöls und evtl. -
Seite 28: Auszuführende Arbeiten
Geräteschaden durch unterlassene Wartung! Wird die Anlage keiner jährlichen Wartung unterzogen, verschleißen die Teile vorzeitig. Deshalb: Gem. den Gewährleistungsbedingungen der MHG Heiztechnik ist eine fachgerechte jährliche Wartung vorgeschrieben. HINWEIS! Beachten Sie die entsprechenden Vorschrif- ten und Richtlinien des Bestimmungslandes! Æ Bestätigen Sie die ausgeführten Arbeiten im War- tungsprotokoll auf Seite 33 mit einem X oder einem P. - Seite 29 Wartung RE 1H / RE 1 HK / RE 1 HG HINWEIS! Beachten Sie beim Austausch des Vorwär- mers die Positionierung. Bei falscher Positio- nierung (z.B. nach Wartung, Austausch etc.) beeinflusst der Zündfunke ggf. die Lichtfühler in der Vorbelüftungsphase. In diesem Fall schaltet der Brenner nach der Vorbelüftung auf Störung.
-
Seite 30: Prüfung Des Lichtfühlers (Din En 267)
Wartung RE 1H / RE 1 HK / RE 1 HG Æ Demontieren Sie ggf. das Gebläserad, um es zu reini- gen. Æ Reinigen Sie das Gebläserad ggf. Æ Prüfen Sie die axiale Positionierung des Gebläserades. Æ Verwenden Sie zur axialen Positionierung eine Distanz- scheibe Æ... -
Seite 31: Messschaltung Zur Fühlerstrommessung
Wartung RE 1H / RE 1 HK / RE 1 HG Æ Ziehen Sie den Lichtfühler im Betrieb aus seiner Halte- Messschaltung zur Fühlerstrommessung rung heraus. Æ Verdecken Sie den Sensor des Lichtfühlers, um seine LOA... Funktion zu überprüfen. 7118v02/0102 Die Flamme muss verlöschen. -
Seite 32: Wechsel Des Patronenfilters Bei Pumpe Bfp 21 L4
Wartung RE 1H / RE 1 HK / RE 1 HG 4.3.2 Wechsel des Patronenfilters bei Pumpe Messen der Abgastemperatur BFP 21 L4 Æ Messen Sie die Abgastemperatur an der Messöffnung Æ Schrauben Sie die Filterschraube im Deckel mit einem im Abgasrohr mit einem im Fachhandel erhältlichen 4 mm Innensechskantschlüssel heraus. -
Seite 33: Wartungsprotokoll
Wartung ProCon GWB 15-45, Plus 4.5.1 Wartungsprotokoll Kunde: Wartungsvertrag-/Kunden-Nr.: Im Rahmen der Jahreswartung wurden an Ihrer Heizungsanlage folgende Arbeiten ausgeführt: Elektrische Verbindungen prüfen Heizölfilter kontrollieren, ggf. erneuern Pumpenfilter kontrollieren, ggf. reinigen oder erneuern Kupplung überprüfen Reinigung Gehäuse, Gebläse, Mischsystem und Zündeinrichtung Düse und Zündelektroden kontrollieren, ggf. -
Seite 34: Ersatzteilzeichnung Und Legende
9. Störungssuche RE 1H / RE 1 HK / RE 1 HG Ersatzteilzeichnung und Legende Abb. 44: Explosionszeichnung RE 1H / RE 1 HK / RE 1HG 34/60... - Seite 35 Wartung ProCon GWB 15-45, Plus Pos. Beschreibung Sach-Nr. Gehäuse vollständig 95.21110-0071 Gehäusedeckel kompl. 95.21112-0043 Gehäusedeckel kompl. 95.21112-0044 Stützrohr; 80 mm 95.22240-0183 Stützrohr; 93 mm 95.22240-0187 Brennerrohr; 80x 200mm 95.22240-0200 Brennerrohr; 91,5x220 mm 95.22240-0203 Brennerrohr; 91,5x260 mm 95.22240-0205 Senkschraube; M6x8; hitzebest. 95.99194-0118 Mischsystem kompl.
- Seite 36 9. Störungssuche RE 1H / RE 1 HK / RE 1 HG Pos. Beschreibung Sach-Nr. O-Ring; 8,3x3 95.99287-0082 Lufteinlaufdüse 95.21117-0004 Lufteinlaufdüse kompl. 95.21117-0005 Einpresshalterung Rapier 95.21189-0015 Distanzrohr 95.23199-0026 Verschluss-Zapfen Rapier 6x23 mm 95.21189-0019 Verschluss-Zapfen Rapier 6x43 mm 95.21189-0018 Verschlusszapfen-Set, 6x23 mm; schwarz 95.90100-0008 Abdeckung f.
-
Seite 37: Abweichend Bei Re 1 Hk
Wartung ProCon GWB 15-45, Plus Pos. Beschreibung Sach-Nr. Magnetventil; Danfoss für Pumpe 95.95277-0012 BFP21/BFP52LN Magnetventil-Spule; Suntec für Pumpe AS 47 95.95277-0004 Magnetventil-Spule; Danfoss für Pumpe 95.95277-0013 BFP21/52LN Magnetventilkern; Danfoss für Pumpe 95.95277-0033 BFP 21/52 LN Filterpatrone mit O-Ring, BFP 21; Danfoss 95.91340-0011 o.A. -
Seite 38: Störungssuche
Störungssuche RE 1H / RE 1 HK / RE 1 HG St ör ungssuche Störungssuche Mit dem Auslesekopf (95.95215-0088) können von digitalen Feuerungsautomaten LMO bereit gestellte Informationen ab- gerufen werden. Die aktuelle Störungsursache sowie vorherige Störungen werden als Text angezeigt. Störung Ursache Behebung... - Seite 39 Störungssuche RE 1H / RE 1 HK / RE 1 HG Störung Ursache Behebung Æ Erneuern Sie den Zündtransformator. Brenner läuft an, Zündtransformator nicht in Ordnung. Ölstandsglas gefüllt, Æ Erneuern Sie die Zündkabel. Zündkabel nicht in Ordnung. Zündung bleibt aus, Störabschaltung Æ...
- Seite 40 Störungssuche RE 1H / RE 1 HK / RE 1 HG Störung Ursache Behebung Æ Reduzieren Sie das R-Maß um max. Brenner läuft an, Flam- Rezirkulationstemperatur zu niedrig. menabriss und/oder 1 mm. Pulsationen Æ Prüfen Sie den Kondensatablauf auf Ver- Feuerraumwiderstand zu hoch.
-
Seite 41: Störursachendiagnose Lmo
Störungssuche RE 1H / RE 1 HK / RE 1 HG 5.1.1 Störursachendiagnose LMO … Nach Störabschaltung leuchtet die rote Störsignalleuchte «LED». In diesem Zustand kann durch Betätigen des Entriege- lungstasters > 3 Sek. die visuelle Störursachendiagnose gem. Störcodetabelle aktiviert werden. Durch nochmalige Betäti- gung des Entriegelungstasters >... -
Seite 42: Technische Daten
Technische Daten RE 1H / RE 1 HK / RE 1 HG Techni s che D at en Typenschild Abb. 45: Muster Typenschild Legende zu Abb. 45: Kürzel Bedeutung Kürzel Bedeutung Brennertyp Serien-Nummer Elektrischer Anschluss Bauartzulassungs-Nummer Öldurchsatz VORSICHT HOCHSPANNUNG BUWAL-Nummer Technische Daten 6.2.1 Produktdatenblatt RE 1.19 H/HK/HG... -
Seite 43: Leistungstypen- Und Düsentabelle
Technische Daten RE 1H / RE 1 HK / RE 1 HG 6.2.1 Leistungstypen- und Düsentabelle RE 1H / RE 1HG Brennerleistung geeignet für Kes- Brennertyp Sach-Nr. Düse / Fabrikat / Typ USG Öldruck* bar selleistung kW RE 1.19 H-0600 -0622*** ca. -
Seite 44: Grundeinstellungstabelle Und Einstellmaße
Technische Daten RE 1H / RE 1 HK / RE 1 HG 6.2.2 Grundeinstellungstabelle und Einstellmaße RE 1H / RE 1HG Brenner- Stellung Gebläse- Öl- Maß Misch- Brennerrohr Brennertyp Sach-Nr. leistung Luftein- pressung druck Gebläserad system laufdüse mbar mm** RE 1.19 H-0600 -0622*** ca. -
Seite 45: Bestimmung Der Heizölzuleitung
L = Sauglänge (2-Rohr-Installation) für Rohre Di = Ø 4, Di = Ø 6 und Di = Ø 8 / Anhaltswerte (einschl. Bögen, Filter u. a. ) HINWEIS! Bei Einstranganlagen empfiehlt MHG den Einbau eines selbstentlüftenden Filters (z. B. Tiger Loop). Abb. 46: Arbeitsfeld der Raketenbrenner®... -
Seite 46: Verbrennungswerte
Technische Daten RE 1H / RE 1 HK / RE 1 HG 6.4.2 Verbrennungswerte 6.4.3 Verbrennungsablauf Abb. 47: Änderung der Heizölmenge bei konstanter Luftmenge Legende zu Abb. 47: Kürzel Bedeutung Abb. 48: Verbrennungsablauf Raketenbrenne® Ruß Betriebspunkt Legende zu Abb. 48: Stöchiometrischer Punkt Kürzel Bedeutung... -
Seite 47: Gewährleistung
Nach Anerkennung des Gewährleistungsfalles durch uns Gewährleistung übernehmen wir die Kosten der erfolgreichen Arbeitsleis- tung, die zur Behebung des Fehlers an dem MHG Produkt notwendig war. Die Arbeitsleistung ist dabei mit einem Alle Angaben und Hinweise in dieser Betriebsanleitung Stundensatz von 42,00 € netto pro Stunde abzurechnen. -
Seite 48: Gewährleistungsanspruch Bei Verschleißteilen
Feuer- und heizgasseitig berührten Teile des und eindeutig zu erkennen und zu ermitteln sein, empfeh- Brennerkopfes, die auch vom Gesetzgeber eine Ein- len wir darüber hinaus, unseren MHG Kundendienst anzu- schränkung in der Gewährleistung erfahren. fordern. In diesem Fall kann eine Berechnung von bereits durch-geführten Leistungen nicht akzeptiert werden. -
Seite 49: Ersatzteile
Änderungen von den hier beschriebenen Erläuterungen und Darstellungen ab- weichen. Ersatzteile HINWEIS! Bei Austausch nur Original-Ersatzteile von MHG verwenden: Einige Komponenten sind speziell für MHG-Geräte ausgelegt und gefer- tigt. Bei Ersatzteil-Bestellungen immer die Seriennummer angeben. 49/60... -
Seite 50: Herstellerbescheinigung / Eg-Baumuster-Konformitätserklärung
Nach EN 267 erfüllen die aufgeführten Brenner die Forderungen der NO -Klasse 3. MHG erklärt, dass die o.g. Brenner ab Baujahr 2010 den Anforderungen der 1. BImSchV in der Fassung vom 26.01.2010 entsprechen und dass die dort geforderten NO -Grenzwerte, gemessen nach Anlage 3 und EN 267, eingehalten werden. - Seite 51 Gewährleistung RE 1H / RE 1 HK / RE 1 HG EG-Baumuster-Konformitätserklärung Buchholz i.d.N., 29.07.2015 Die Firma MHG Heiztechnik GmbH bescheinigt hiermit, dass die nachstehend aufgeführten Ölbrenner Produkt Ölbrenner Handelsbezeichnung Raketenbrenner® Typ / Baumuster-Nr. RE 1.19 – 1.70 H / HK / HG unter Berücksichtigung folgender Normen und Richtlinien geprüft und hergestellt wurden:...
-
