WARTUNGSPLAN
1
2
3 4 5 6 7 8 9
37
36
35
34
33
32
31
30 29 28 27 26

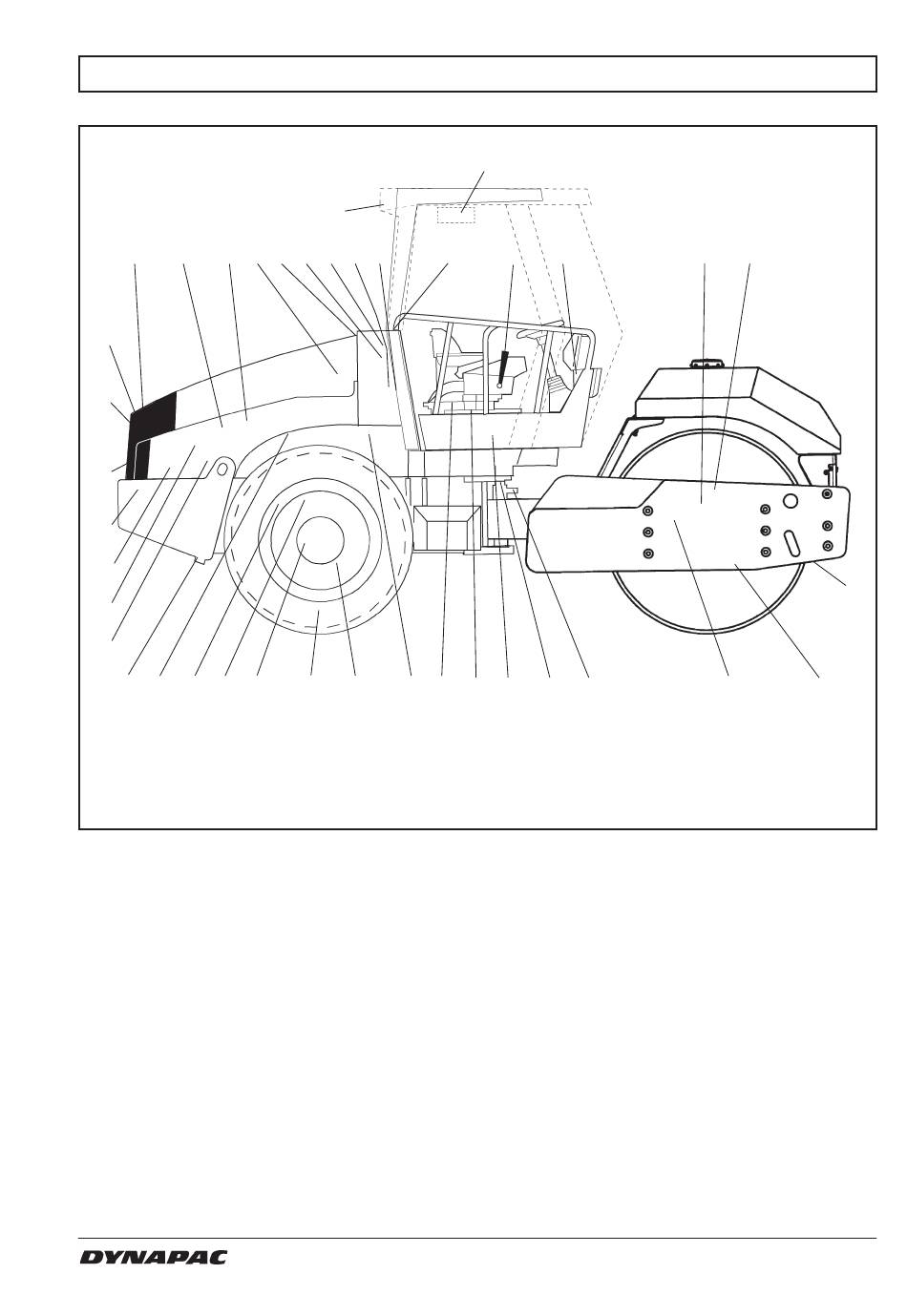

Abb. 1 Service und Kontrollpunkte
1. Kühlergitter
2. Ölstand, Dieselmotor
3. Kraftstoffilter, Kraftstoffvorfilter
4. Luftfilter
5. Motorhaube, Scharnier
6. Hydrauliköltank, Schauglas
7. Entlüftungsfilter
8. Hydraulikölfilter, (x2)
9. Entwässerung, Hydrauliköltank
10. Hydrauliköl, Einfüllung
11. Vor-/Rückwärtsfahrhebel
12. Sicherungsdose
13. Bandagenöl, Einfüllung, (x2)
CA152A M152ADE2
39
10
25
24
23 22 21 20
14. Bandagenmotor
15. Abstreifer
16. Bandagenöl, Ölstandschraube, (x1)
17. Gummielemente und Befestigungsschrauben
18. Lenkgelenk
19. Lenkzylinder, (x1)
20. Lenkkette
21. Sitzlagerung
22. Lenkkette
23. Schwungradgehäuse, Hydraulikpumpen
24. Radmuttern
25. Reifen, Luftdruck
26. Hinterachse, Planetengetriebe, (x2)
38
11
12
19 18
27. Hinterachse, Differenzial
28. Hinterachsaufhängung, 2 Seiten
29. Ölfilter, Dieselmotor
30. Entwässerung, Kraftstofftank
31. Aufhängung des Dieselmotors, (x4)
32. Speisepumpe, Kraftstoff
33. Dieselkraftstoff, Einfüllung
34. Batterie
35. Kühler
36. Hydraulikölkühler
37. Antriebsriemen, Kühlung, Generator
38. Frischluftfilter (Kabine)
39. Kondensoreinheit (Zubehör)
13
14
15
17
16
7
