Baugruppe Kniepelotten; Standard Kniepelotten - SORG Boogie Drive Serviceheft

3.9 Baugruppe Kniepelotten

Die Pelotten können wahlweise mit Stellschrauben oder Klemmhebel ausgestattet sein.
In den folgenden Kapiteln wird der Einstellvorgang anhand des jeweils benutzten Bildes be-
schrieben. Sollte Ihr Stehtrainer anders ausgestattet sein, verfahren Sie bitte sinngemäß.

3.9.1 Standard Kniepelotten

Vor der ersten Benutzung des Stehtrainers Müssen die KniePelotten weitestgehend auf die
individuellen Maße des Kindes/Jugendlichen eingestellt worden sein. Wenn der Benutzer im
Stehtrainer steht, dürfen lediglich Feinjustierungen vorgenommen werden.
Wir empfehlen VOR der ersten Nutzung die Breite der Kniepelotten auf das Maß des Benutzers
einzustellen.

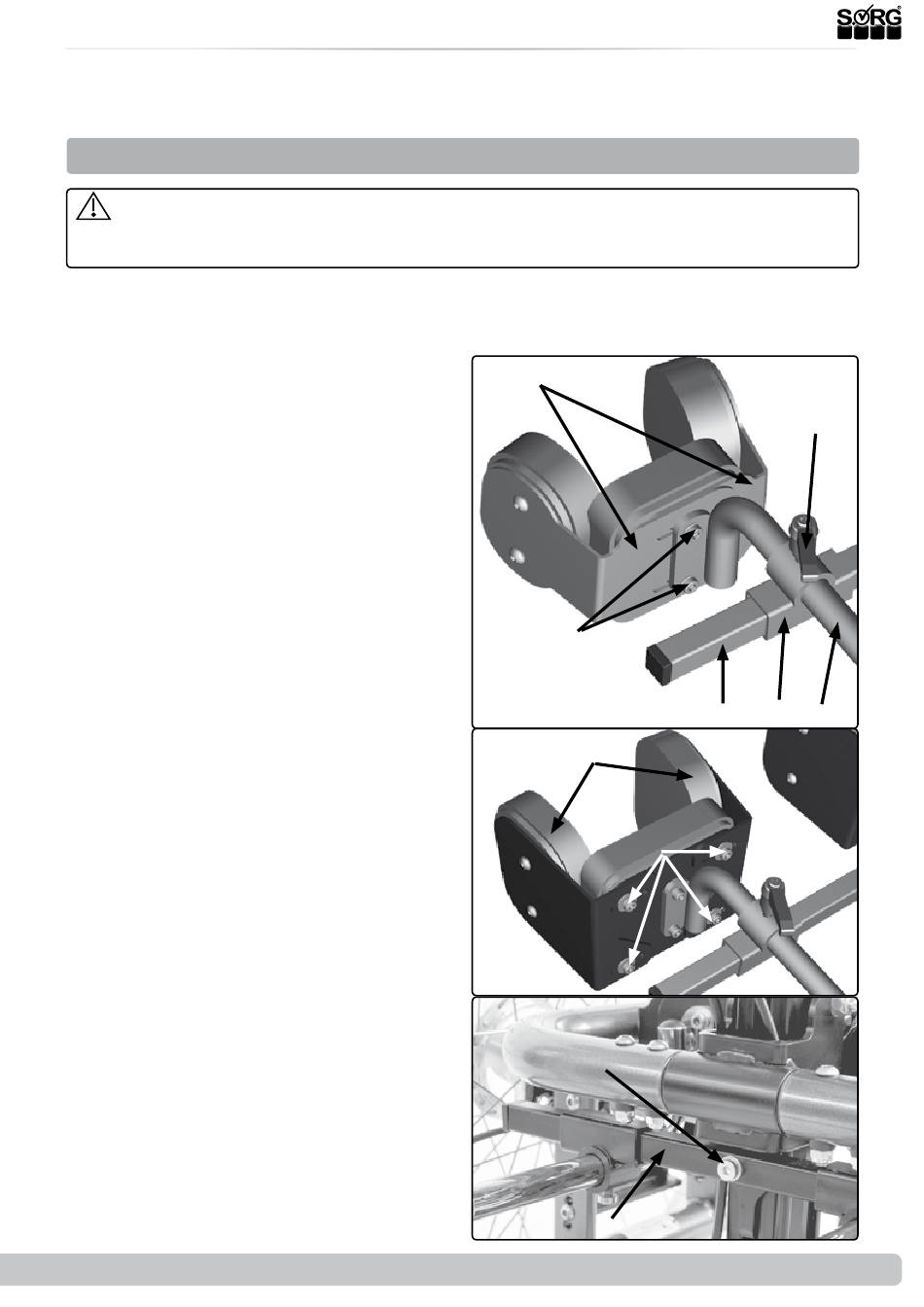

(1) Lösen Sie dazu auf beiden Seiten die Klemmhebel (C) und entfernen Sie die Kniepelotten.
(1) Zum Anpassen der Kniepelotte Größe 1:
• Lösen Sie die beiden Schrauben (A),
• teleskopieren Sie die beiden Halter (B)
an den Langlöchern auf das gewünschte
Maß
• und drehen Sie die Schrauben (A) wie-
der fest zu.
(2) Zum Anpassen der Kniepelotte Größe 2:
• Lösen Sie die vier Schrauben (A),
• teleskopieren Sie die beiden Halter (B)
auf das gewünschte Maß
• und drehen Sie alle Schrauben (A) wie-
der fest zu.
(3) Zum Anpassen der Höhe:
• Lösen Sie die Schraube (A),
• verschieben Sie die Traverse (B) auf die
gewünschte Höhe und
• drehen Sie die Schraube (A) wieder fest
zu.
(1) Und/oder:
• Lösen Sie auf beiden Seiten die Klemm-
hebel (C),
• drehen Sie den Halter (D) um 180° und
• drehen Sie die Klemmhebel (C) wieder
fest zu.
(1) Und/oder:
• Lösen Sie auf beiden Seiten die Klemm-
hebel (C),
• entfernen Sie die Kniepelotte,
• drehen Sie den Halter (E) vertikal um
180°,
• setzen ihn wieder auf die Traverse (F)
auf und
• drehen Sie den Klemmhebel (C) wieder
fest zu.
