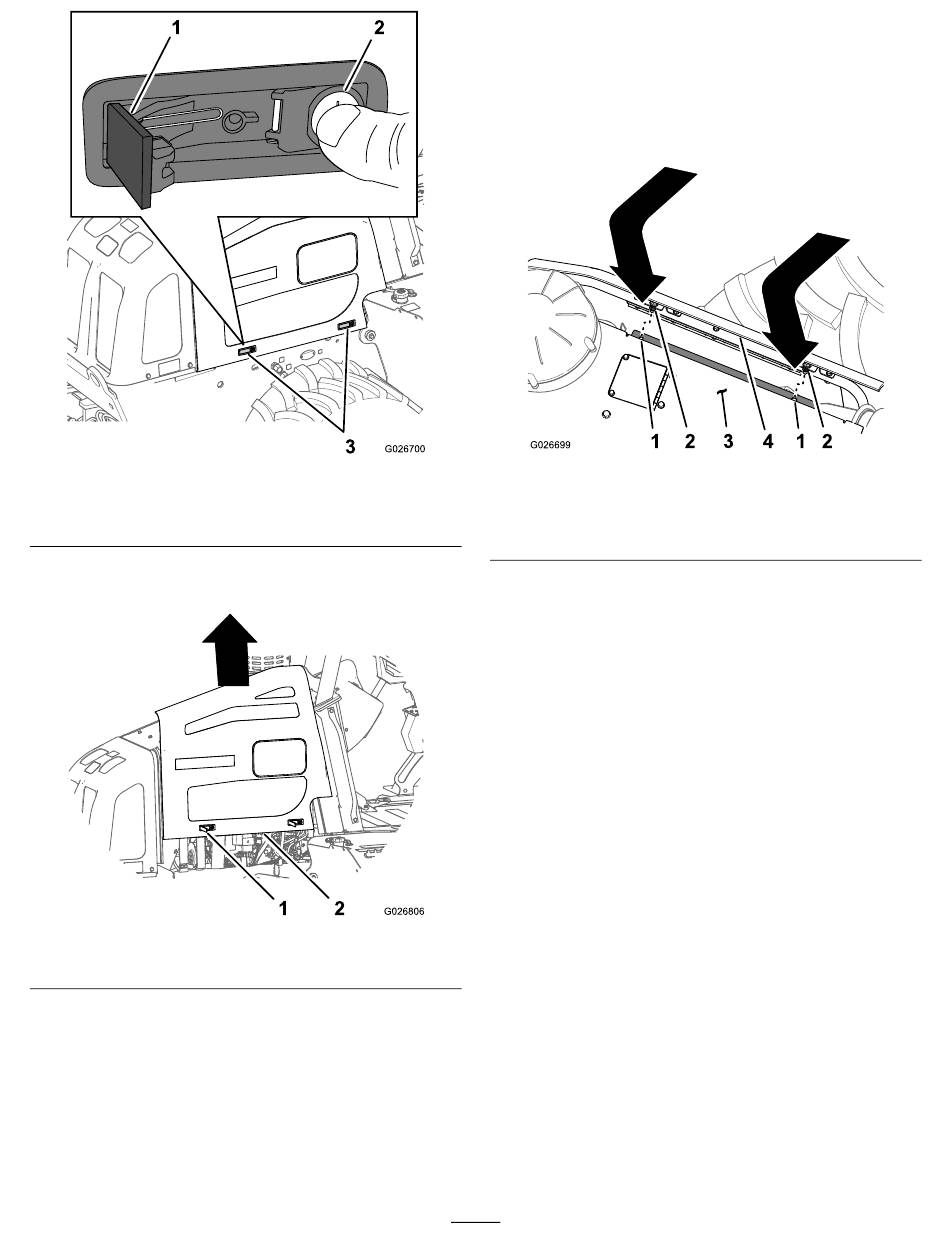

Bild 60
1. Hebelklinke
2. Hebeltaste
4. Heben Sie die Platte an und nehmen sie von der
Maschine ab
(Bild
61).
Bild 61
1. Riegel
3. Seitenplattenriegel
2. Motorhaubenplatte
Einbauen der Seitenplatten
1. Fluchten Sie die Seitenplatte mit dem Maschinenrahmen
aus.
2. Fluchten Sie die Befestigungsschraube oben an
der Seitenplatte mit dem Loch im Stützflansch der
Motorhaubenplatte aus
1. Loch (Stützflansch,
Motorhaubenplatte)
2. Befestigungsschraube
3. Drücken Sie die Platte an einem der Riegel etwas nach
innen.
4. Drücken Sie die Hebelklinke nach innen, um den
Riegel einzurasten
5. Wiederholen Sie die Schritte
6. Wenn der Bagger an der Maschine montiert ist, führen
Sie die folgenden Unterschritte aus:
A. Drehen Sie das vordere Ende des Durchgangs auf
die Ausgangsstellung
B. Fluchten Sie das Loch im Durchgang mit dem
Loch in der Stützhalterung für den Durchgang
aus
(Bild
59).
C. Stecken Sie den Haltering durch die Löcher.
47
(Bild
62).
Bild 62
3. Motorhaubenplatte
4. Seitenplatte
(Bild
60).
3
und
4
am anderen Riegel.
(Bild
59).
