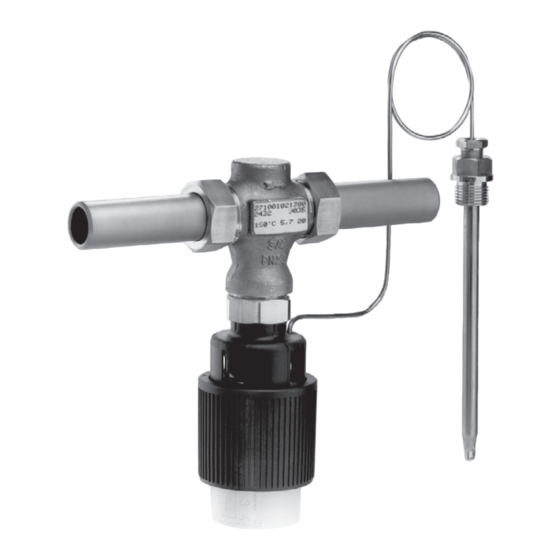

- Seite 1 Temperaturregler ohne Hilfsenergie Thermostate Typ 2430 K für Ventile der Bauart 43 Thermostat Typ 2430 K angebaut an ein Ventil Typ 2432 K – Temperaturregler Typ 43-2 – Einbau- und Bedienungsanleitung EB 2430 Ausgabe September 2014...
- Seite 2 Hinweise und ihre Bedeutung GEFAHR! ACHTUNG! Gefährliche Situationen, die zum Tod Sachschäden und Fehlfunktionen oder zu schweren Verletzungen führen Hinweis: WARNUNG! Informative Erläuterungen Situationen, die zum Tod oder zu schweren Verletzungen führen können Tipp: Praktische Empfehlungen EB 2430...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Seite Allgemeine Sicherheitshinweise ..............4 Regelmedium, Einsatzbereich .................5 Lagerung .......................5 Aufbau und Wirkungsweise ................6 Einbau ......................6 Einbau Temperatursensor ................7 4.1.1 Verbindungsrohr ....................7 Bedienung ....................9 Sollwerteinstellung ..................9 Technische Daten ..................11 EB 2430... -
Seite 4: Allgemeine Sicherheitshinweise
Teilen ausgehen können, sind durch geeignete Maßnahmen zu verhindern. − Sachgemäßer Transport und fachgerechte Lagerung des Thermostaten mit Montage und Einbau sowie sorgfältige Bedienung und Instandhaltung wer- den vorausgesetzt. − Für Schäden aus nicht bestimmungsgemäßem Gebrauch übernimmt SAMSON keine Haftung. EB 2430... -
Seite 5: Regelmedium, Einsatzbereich
Regelmedium, Einsatzbereich Regelmedium, Einsatzbereich Der Thermostat Typ 2430 K (Adsorptionsprinzip) wird in Verbindung mit einem Ventil der Bau- art 43 als Temperaturregler für flüssige, gas- und dampfförmige Medien bei Betriebsdrücken bis 40 bar eingesetzt. Er ist besonders geeignet für Fernwärmeversorgungsanlagen. Einzelheiten über die Temperaturregler sind den entsprechenden Einbau- und Bedienungsan- leitungen zu entnehmen: EB 2171 Regler Typ 43-1, 43-2... -
Seite 6: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise Aufbau und Wirkungsweise Einbau Der Thermostat arbeitet nach dem Adsorpti- Hinweis: onsprinzip. Der max. zul. Umgebungstemperatur- Die Temperatur des zu regelnden Mediums bereich von –20 bis +80 °C darf am erzeugt im Temperatursensor (11) einen dem Einbauort nicht überschritten werden. Istwert entsprechenden Druck. -
Seite 7: Einbau Temperatursensor
Einbau Zur Kontrolle des einzustellenden Sollwerts Für den Einbau in einen Plattenwärmeüber- ist in der Nähe des Sensors ein Thermome- trager den Sensor waagerecht in den Warm- ter, das in das zu regelnde Medium eintaucht, wasserkanal einschieben, dabei die Einbau- einzubauen. - Seite 8 Einbau Tabelle 1: Tensionsthermostate · Einbaulage und Werkstoffe Tensionsthermostate Typ 2430 K · 45 bis 65 °C Varianten-ID 1058730 1109125 waagerecht • Sensorlage Spitze nach unten – Plattenwärme- Spitze nach oben – übertrager Sensorwerkstoff CrNiMo-Stahl • Sensoranschluss, Stopfbuchse G½ ohne Kapillarrohrlänge Varianten-ID 1045853 1067861 1045883 1072710 waagerecht •...
-
Seite 9: Bedienung
Bedienung Bedienung 5.1 Sollwerteinstellung Drehen im Uhrzeigersinn (): − (Sollwert-) Temperatur wird niedriger. Den Sollwert mit dem schwarzen Kunststoff- ring (Sollwertsteller 8) unter Beachtung der Drehen entgegen Uhrzeigersinn (): Temperatur am Vergleichsthermometer ein- − (Sollwert-) Temperatur wird höher. stellen. Die nachfolgenden Einstelldiagram- Der eingestellte Wert kann jeweils durch die me dienen zum Ermitteln eines ersten An- Bohrung (14) plombiert werden. - Seite 10 Bedienung DN 15 bis 25 DN 32 bis 50 ˚ ˚ Sollwert Sollwert 70...150 70...150 50...120 50...120 40...100 40...100 Sollwertbereiche Sollwertbereiche 25...70 25...70 0...35 0...35 Umdrehungen (Skalenmarkierungen) Bild 3: Einstelldiagramme für Regler Typ 43-6 (Adsorptionsprinzip) Sollwert ˚ 55 bis 75 °C (Sonderausführung) mit Typ 43-8 45 bis 65 °C 3,5 4 Umdrehungen (Skalenmarkierungen)
-
Seite 11: Technische Daten
Kupfer PN 25 waagerecht oder Spitze Einbaulage beliebig nach oben/unten Sensor Ø12 x 170 mm bzw. Ø12 x 160 mm: Einbaulage waagerecht für Plattenwärmetauscher. Tabelle 4: Zubehör Das aufgeführte Zubehör kann unter der angegebenen Sach-Nr. bei SAMSON bezogen werden. G½ G¾ Sensoranschluss Kupfer, PN 40 1390-8984 1090-8465 Typ 2430 K Tauchhülse... - Seite 12 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 2430 samson@samson.de · www.samson.de...
