Darstellungselemente

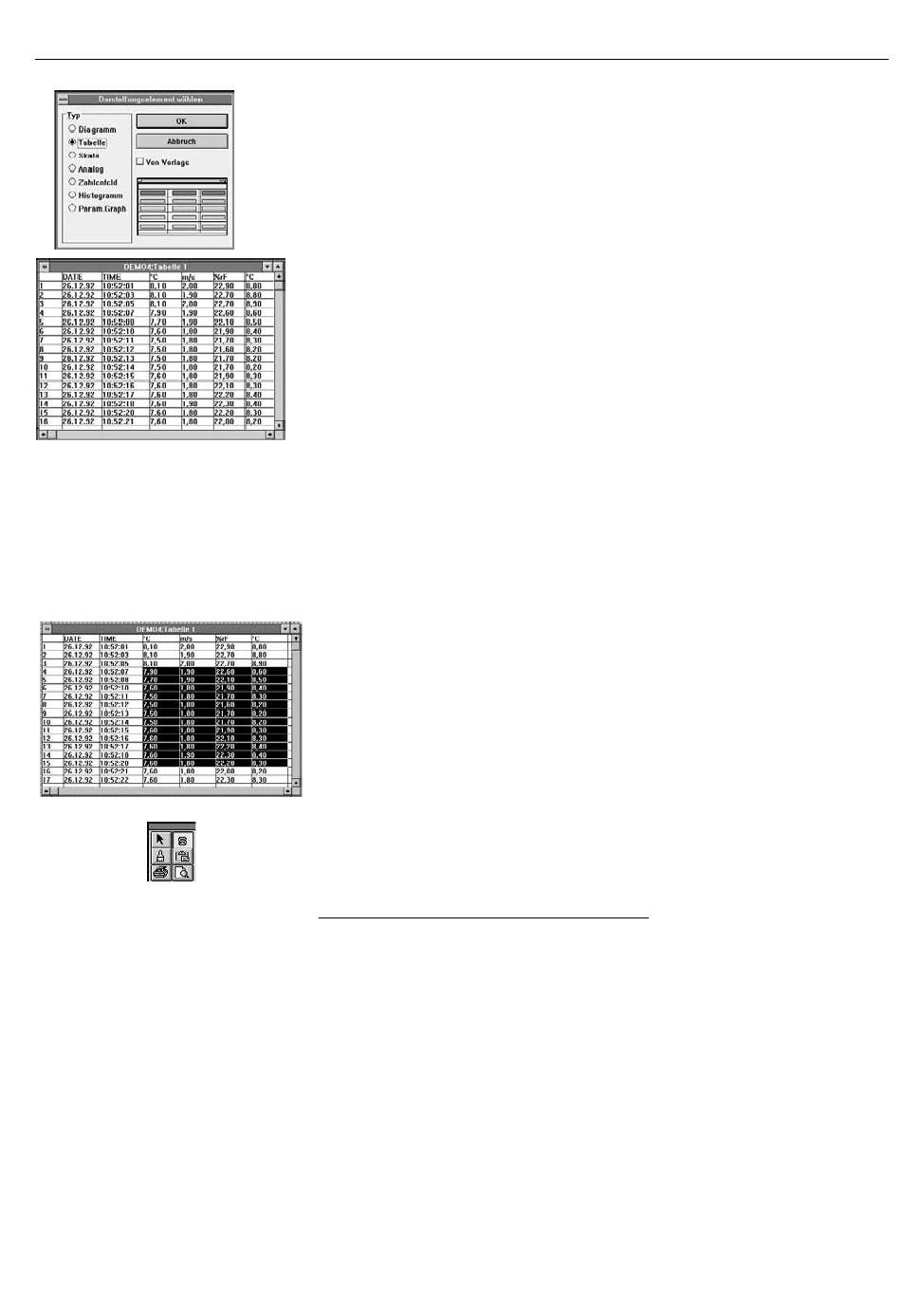

Darstellungselement Tabelle

Wird eine neue Tabelle geöffnet, gelangen Sie in das Auswahlfenster „Dargestell-
tes Meßprotokoll". Wählen Sie wie bei der Darstellungsart „Diagramm" die Spalte
aus, die in der Tabelle dargestellt werden sollen.
Wenn Sie in diesem Fenster nur bestimmte Tabellenspalten an-
Hinweis:
wählen, haben Sie die Möglichkeit, beim Ausdruck der Tabelle
einzelne Datenreihen zu unterdrücken. Das bedeutet, daß nur
die Tabellenspalten gedruckt werden, die auch unter „darge-
stellt werden" angewählt worden sind.
Funktionen
- Mit dem Pfeil-Symbol der Palette wählen Sie bestimmte Tabelleneinträge aus. In
der Statuszeile am unteren Bildrand erscheint die Zeilennummer und der Zeit-
punkt der Messung. Die Markierung kann durch Mausklick außerhalb des gefüll-
ten Zellenbereichs, z. B. im leeren Feld oben links entfernt werden.
- Statusinformation: Das Statussymbol „S" gibt Ihnen Informationen über geräte-
spezifische Fehler- und Statusmeldungen innerhalb von Tabellen
(z. B. Zellenausfall, Bereichsverletzung usw.)
- Datenauswahl mit der Maus: Wählen Sie das Pfeil-Symbol aus der Palette.
Setzen Sie den Maus-Cursor (Pfeil) auf eine Tabellenzeile. Drücken und halten
Sie die linke Maus-Taste. Wenn Sie jetzt die Maus in der Tabelle nach unten
bewegen, werden alle darunter liegenden Einträge schwarz markiert. Schwarz
markierte Tabelleneinträge gelten als angewählt. Die markierten Einträge können
entweder in die Zwischenablage übertragen oder im Menüpunkt Analyse statis-
tisch berechnet werden.
- Druckvorschau: Die druckfertige Seite wird am Bildschirm angezeigt, ohne die
se zum Drucker zu senden.
Die ganze Tabelle oder die von Ihnen markierten Zeilen wer-
- Drucken:
den ausgedruckt. Vor dem Druck kann eine entsprechender
Druckkopf ausgewählt werden.

Besondere Funktionen in der Tabellendarstellung

Schnelles Übertragen von Tabellendaten in ein Diagramm
Wenn Sie gleichzeitig ein Diagramm und eine Tabelle am Bildschirm geöffnet
haben, können Sie Daten in Tabellenspalten sehr schnell in Diagramme übertragen
durch die Funktion „Drag + Drop".
Vorgehen:
Laden Sie die Datei DEMO4 in den Speicher Ihres Rechners. Bei Darstellungsele-
ment wählen Sie „Diagramm". Stellen Sie den ersten Meßwertverlauf (°C) im Fen-
ster dar.
Erstellen Sie eine Tabellenansicht mit „Ansicht" „Neu", „Tabelle". Wählen Sie alle
4 Meßgrößen zur Darstellung in der Tabelle an und betätigen Sie den OK-Schalter.
Sie müßten nun auf dem Bildschirm 2 Fenster sehen: Eine Tabelle und ein Dia-
gramm. Fahren Sie mit dem Maus-Cursor auf die Spaltenbeschriftung „m/s" der
Tabelle. Drücken und halten Sie die Umschalt-Taste (Shift) der Tastatur. Drücken
und halten Sie gleichzeitig die linke Maus-Taste. Der Maus-Cursor wechselt vom
Pfeil-Symbol zu einem graphischen Symbol. Bewegen Sie dieses Symbol in denBe-
reich des Diagramms und lassen Sie die Maus-Taste los. Der ausgewählte Meßwert-
verlauf „m/s" wird als Kurve in Ihrem Diagramm dargestellt.
7.29
Auswerte-Software
