Elektrischer Anschluss 230 V und
Anschluss IR-Empfänger
Der elektrische Anschluss darf nur vom Fachmann
(in Deutschland nach VDE 0100, Teil 721 oder
prIEC 60364-7-721) durchgeführt werden! Die hier abge-
druckten Hinweise sind keine Aufforderung an Laien, den
elektrischen Anschluss herzustellen, sondern dienen dem von
Ihnen beauftragten Fachmann als zusätzliche Information!

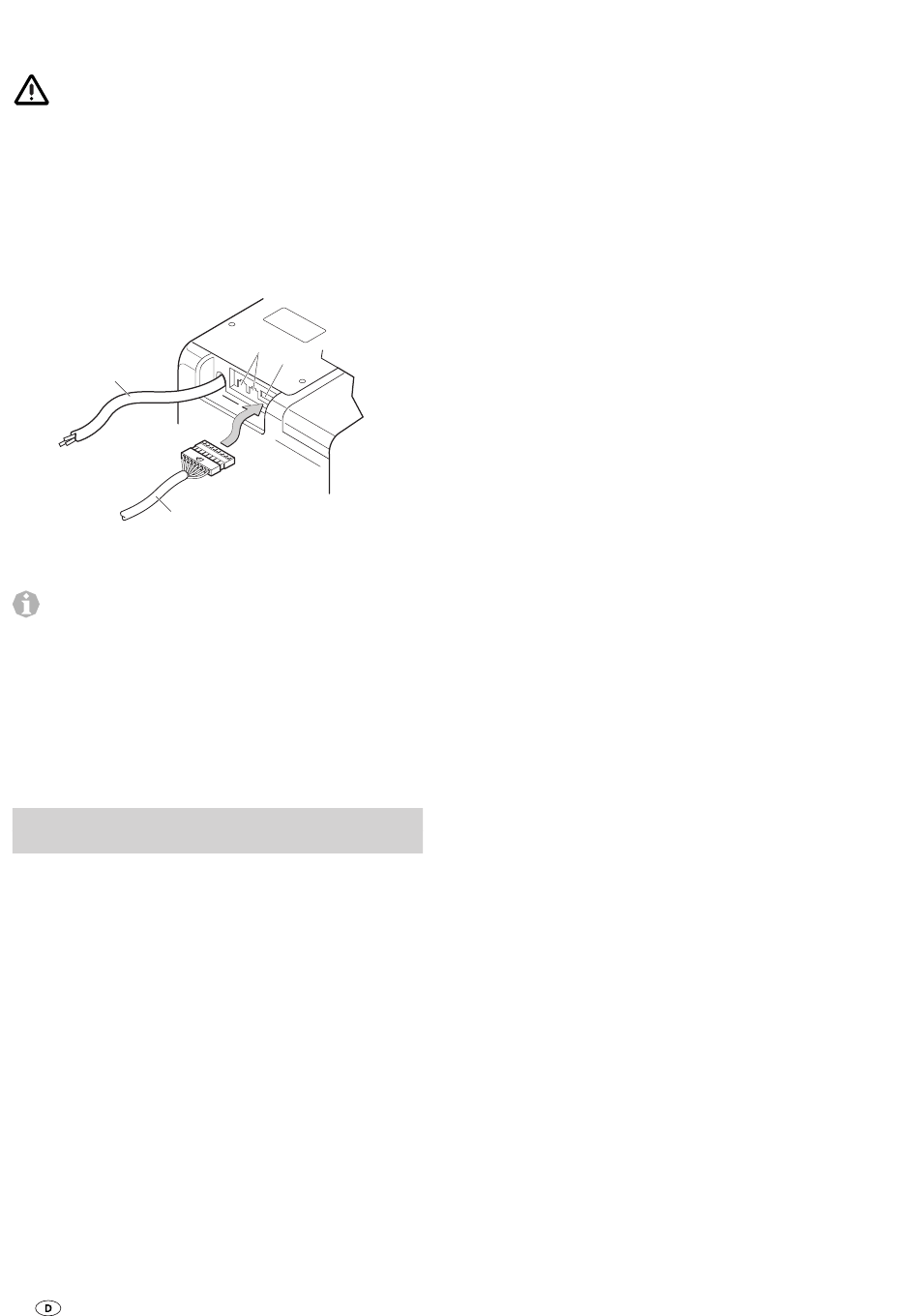

Die Verbindung zum Netz durch das 150 cm lange Anschluss-
kabel (20) an eine im Fahrzeug mit 10 A abgesicherte Leitung
herstellen.
Unbedingt auf sorgfältigen Anschluss mit den richtigen Kabel-
farben achten!
20
17
Stecker des IR-Empfängerkabels (17) in die Steckerbuchse (19)
einstecken.
Der Anschluss (18) wird benötigt, wenn das Klimagerät
Saphir compact über einen Wechselrichter Truma
TG 1000 sinus betrieben wird (Com-Anschluss/Kommunikation).
Die Kabel müssen so viel Spiel haben, dass das Gerät mit
angeschlossenen Kabeln aus dem Zwischenboden herausge-
zogen werden kann. Alle Kabel müssen mit Schellen gesichert
werden!
Für Wartungs- bzw. Reparaturarbeiten muss fahrzeugseitig
eine Trennvorrichtung zur allpoligen Trennung vom Netz mit
mindestens 3,5 mm Kontaktabstand vorhanden sein.
Funktionsprüfung /
Halterung für die IR-Fernbedienung
Die Halterung für die IR-Fernbedienung möglichst in der Nähe
des IR-Empfängers (12) positionieren, um den Betrieb des
Klimagerätes zu ermöglichen, ohne die Fernbedienung aus der
Halterung zu entnehmen.
Abschließend müssen gemäß der Ge brauchsanweisung
sämtliche Funktionen des Gerätes geprüft werden.
Die Gebrauchsanweisung mit ausgefüllter Garantiekarte ist
dem Fahrzeughalter auszuhändigen.
10
18
19
