Truma Saphir compact Gebrauchsanweisung, Einbauanweisung Seite 4

Gebrauchs anweisung
Vor Inbetriebnahme unbedingt Gebrauchsanweisung und
„Wichtige Hinweise" beachten! Der Fahrzeughalter ist da-
für verantwortlich, dass die Bedienung des Gerätes ordnungs-
gemäß erfolgen kann.

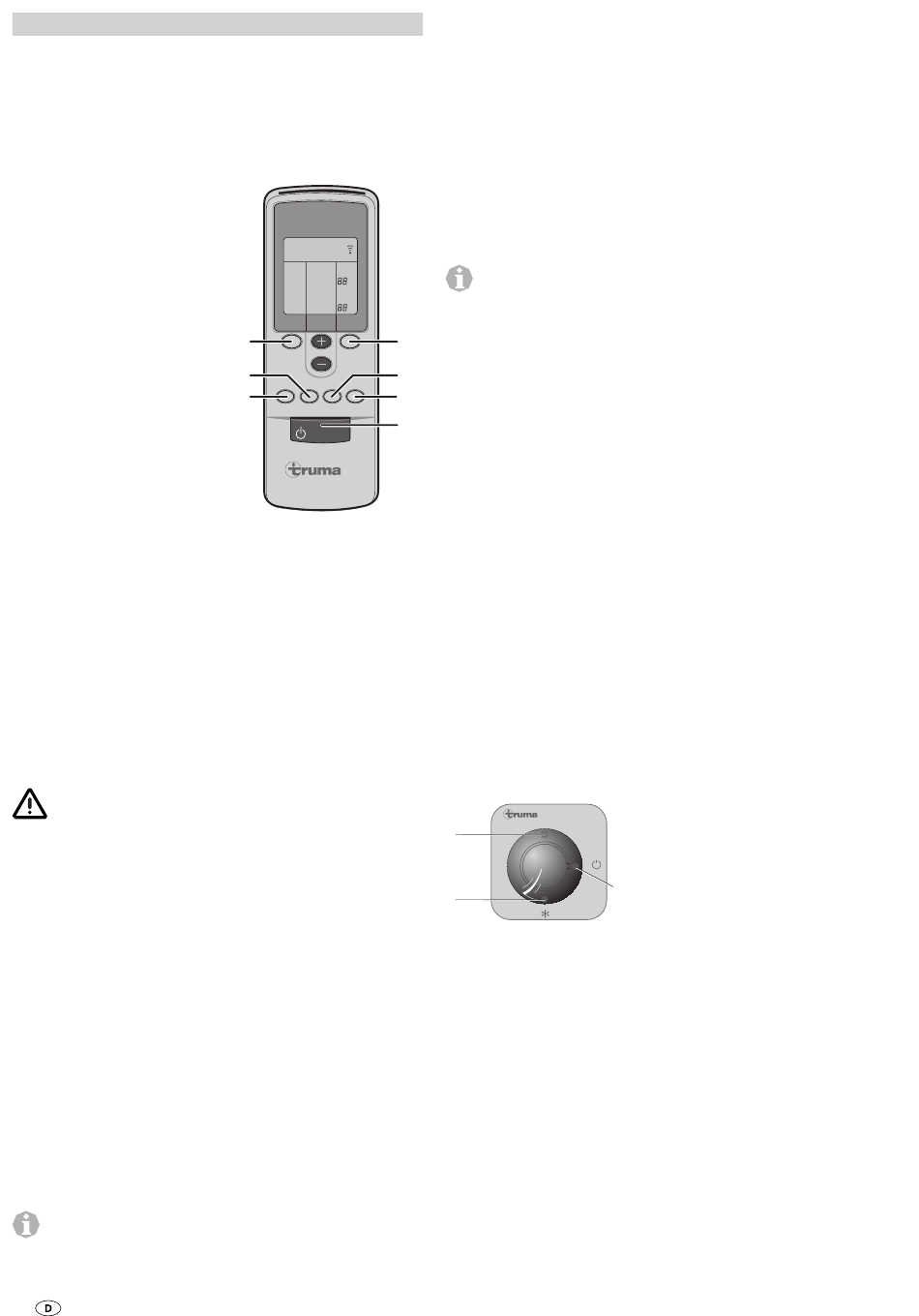

Infrarot (IR)-Fernbedienung
+/- = Einstellung
Betriebsstufe,
Timer, Temperatur,
Gebläsestufe
a = MODE
Betriebsart-Wahltaste
FAN MODE
Nur Ventilation
COOL MODE
Kühlung und Ventilation
b = Keine Funktion
c = TEMP.
Gewünschte
Raumtemperatur
16 bis 31°C
d = Keine Funktion
e = TIMER off
Vorwahlzeit
1 bis 15 Stunden einstellen
f = RESEND
Einstellungen der Fernbedienung wiederholt ans
Gerät senden
g = ON/OFF
Ein-/Aus Schalter
Inbetriebnahme
Vor dem Einschalten unbedingt darauf achten, dass die Ab-
sicherung der Stromversorgung des Camp ingplatzes für 700 W
(230 V) ausreicht (mindestens 3 A).
Um eine Überhitzung des Strom ein spei sungs kabels für
den Caravan (Mindestquerschnitt 3 x 2,5 mm²) zu
vermeiden, muss die Kabeltrommel vollständig abgewickelt
werden.
Zum Ausführen der einzelnen Schaltbefehle ist die Fernbedie-
nung immer auf den Infrarot (IR)-Empfänger zu richten.
1. Mit Taste „g" der Fernbedienung die Saphir compact ein-
schalten. Automatisch wird der zuletzt auf der Fernbedienung
eingestellte „COOL MODE" gewählt.
2. Die gewünschte Betriebsart mit der Taste „a" einstellen.
FAN MODE: Nur Ventilation (ohne Kühlung).
Mit den Tasten „+" und „–" die gewünschte Ge-
bläsestufe FAN LOW (niedrig) oder FAN HIGH (hoch)
einstellen.
COOL MODE: Küh lung in 3 Stufen.
Die Raumtemperatur kann individuell eingestellt
werden. Die grüne Kontrollleuchte im Empfänger
signalisiert den Betrieb des Kompressors. Mit den
Tasten „+" und „–" die gewünschte Kühlstufe
COOL LOW (niedrig), COOL oder COOL HIGH (hoch)
einstellen.
Die Kühlstufe COOL LOW entspricht einer Sleep- Funktion.
Das Innen- und Außengebläse läuft dabei zur Geräusch-
minimierung mit abgesenkter Drehzahl.
4
COOL
MODE
COOL LOW TIMER
Hr.
FAN LOW
COOL
FAN HIGH
COOL HIGH TEMP.
°C
a b
MODE
e
c
d
f
TEMP. TIMER RESEND
g
ON / OFF
Saphir compact
3. Mit den Tasten „c" sowie „+" und „–" die gewünschte
Raumtemperatur einstellen.
Ist im Kühlbetrieb die auf der Fernbedienung eingestellte
Raumtemperatur erreicht, schaltet der Kompressor ab, die
grüne Kontrollleuchte im Empfänger erlischt. Das Umluft-
gebläse läuft zur Ventilation weiter. Wird die eingestellte
Raumtemperatur überschritten, schaltet das Gerät automatisch
wieder in den Kühl mo dus.
Ausschalten
Zum Ausschalten die Taste „g" auf der Fernbedienung
nochmals drücken.
Wird das Klimagerät innerhalb von ca. 3 Minuten wieder
eingeschaltet, so blinkt die grüne Kontrollleuchte. Es läuft
das Umluftgebläse, der Kompressor schaltet sich nach
max. 3 Minuten zu.
Timer off
Mit der integrierten Schaltuhr kann die Ausschaltzeit für das
Klimagerät ab der aktuellen Uhrzeit bis zu 15 Stunden im
Voraus eingestellt werden.
Zum Programmieren zu nächst das Gerät mit der Taste „g" auf
der Fern bedienung einschalten.
Dann mit den Tasten „a", „c" sowie „+" und „–" die
gewünschte Betriebsart und Raumtemperatur einstellen.
Danach mit der Taste „e" (TIMER) die gewünschte Ausschalt-
zeit einstellen (1 – 15 Stunden).
Das Klimagerät muss eingeschaltet bleiben, damit
die Programmierung aktiv ist. Die Fernbedienung selbst
kann – unter Abdecken des Infrarot-Senders an der Stirnseite
der Fernbedienung – ausgeschaltet werden. Dies verhindert
ein unbeabsichtigtes Ausschalten des Klimagerätes oder
Umprogrammieren der Ausschaltzeit.
IR-Empfänger und Manuell Ein/Aus
Am Empfänger befindet sich ein zusätzlicher Tastschalter (m),
mit dem das Gerät (z.B. mit einem Kugelschreiber) auch ohne
Fernbedienung aus- oder eingeschaltet werden kann.
Saphir compact
LED 2
m
LED 1
Funktionsanzeige
LED 1 grün leuchtet – Kühlung
(COOL LOW, COOL oder COOL HIGH)
LED 1 grün blinkt – Umluftgebläse läuft, der Kompressor
schaltet sich nach max. 3 Minuten zu
LED 1 grün blinkt kurz – Nur bei Betrieb mit Wechselrichter:
Wartet auf Starten des Motors oder
Funktionsänderung durch
Fernbedienung
LED 2 rot blinkt – Daten werden übertragen oder
Versorgungsspannung wird angelegt
LED 2 rot leuchtet – Störung
Rote LED leuchtet
Das Gerät zeigt eine Störung an. Gerät ausschalten, kurze Zeit
warten und wieder einschalten. Leuchtet die rote LED weiter-
hin nehmen Sie Rücksprache mit dem Truma Service.
Wird das Gerät über diesen
Tastschalter eingeschaltet, wird
auto matisch auf die Werksein-
stellungen (COOL HIGH, TEMP. 21°C)
zurück gesetzt.
