Hudora Faltbares Tor Fold up Aufbau- Und Bedienungsanleitung

AUFBAU- UND BEDIENUNGSANLEITUNG
D
HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES PRODUKTES!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung
ist fester Bestandteil des Produktes. Bewahren Sie sie deshalb genauso wie die
Verpackung für spätere Fragen sorgfältig auf. Wenn Sie das Produkt an Dritte weiter-
geben, geben Sie bitte immer diese Bedienungsanleitung mit. Wenn das Produkt von
Kindern aufgebaut, benutzt oder repariert wird, sollte das nur unter Aufsicht von
Erwachsenen geschehen.
Technische Spezifikationen:

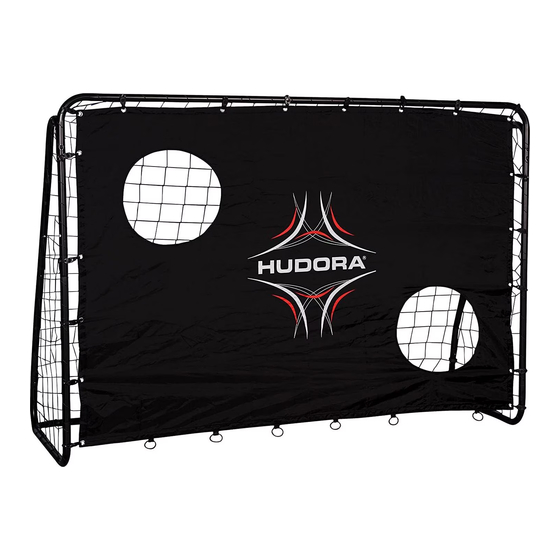

Artikel : Faltbares Tor Fold up
Artikelnummer: 76111
HINWEISE ZUM GEBRAUCH
• Bauen Sie das Tor ausschließlich auf einer ebenen Fläche auf
• Überprüfen Sie vor jeder Benutzung alle Teile des Tores auf Beschädigung und
richtige Montage. Wichtig dabei ist das Prüfen der Verbindungsteile und
Schraubverbindungen auf Festigkeit und Sitz. Evtl. entstandene scharfe Kanten sind
sofort zu entfernen!
• Bitte beachten Sie für das aufgebaute Tor einen Mindestabstand von 3 m zu
umliegenden Hindernissen.
• Sichern Sie das Tor immer gegen Umstürzen – auch bei Nichtbenutzung.
• Zur Reparatur bitte ausschließlich Original-Teile benutzen.
• Warnung: Auf keinen Fall auf den Torrahmen oder das Netz klettern oder sich an
die Torstangen hängen. Es besteht ernsthafte Verletzungsgefahr!
• Setzen Sie das Produkt nicht unnötig schlechten Wetterbedingungen aus.
Lagern Sie es trocken und kühl.
• Achten Sie auf Roststellen am Produkt und entfernen Sie sie umgehend.
Durch das Zusammenschieben der Metallteile ist es möglich, dass die
Schutzschicht zerkratzt wird und Rost entstehen kann.
MONTAGEANLEITUNG
Hinweis: Ölen Sie die Steckverbindungen an den schmalen Enden vor dem
Montieren ein wenig ein. Das vereinfacht den Zusammenbau und verlängert die
Haltbarkeit des Produktes!
1. Montage des Torrahmens
Montieren Sie den Torrahmen wie in Abb. 1 gezeigt. Achten Sie darauf, dass Sie die
entsprechend nummerierten Rohre verwenden.
2. Montage des Tornetzes
Die ins Netz eingenähten Fähnchen zeigen die oberen Torecken an. Befestigen Sie
das Tornetz am Torrahmen, indem Sie die ans Netz eingenähten Klettbänder
zunächst an den Rohrteilen 9 bis 12 befestigen. Danach fädeln Sie die Durchzugleine
wie in Abb. 2 gezeigt um die Rohre und verknoten die losen Enden.
3. Standsicherung des Tores
Fixieren Sie zuletzt den Torrahmen mit Hilfe der Heringe am Boden. Vergewissern
Sie sich, dass der Boden zur Verwendung von Heringen geeignet ist (z. B. keine
Wasserleitung für Rasensprenkleranlagen!). Stellen Sie dabei sicher, dass die
Heringe ganz in den Boden eingeschlagen sind und fest sitzen. Vermeiden Sie her-
ausragende Haken (Stolpergefahr). Auf zu festen Böden muss das Tor durch geeig-
nete Maßnahmen anders vor dem Umstürzen gesichert werden, um Verletzungs-
gefahren vorzubeugen. Nie mit einem ungesicherten Tor spielen bzw. Tor nie ungesi-
chert stehen lassen.
4. Zusammenlegen des Tores
Nach dem Gebrauch des Tores können Sie es einfach und bequem zusammenfalten
und an einem trockenen Platz lagern. Das Netz und sämtliche Stangen müssen nicht
entnommen werden. (Die Abb.3 zeigt das Tor zum leichteren Verständnis ohne
Netz). Folgen Sie dazu lediglich den hier beschriebenen 3 Schritten (Tipp: zu zweit
geht es bei den ersten Malen besser):
1. Schieben Sie die Gelenkschützer (13) von den Gelenken der hinteren, unteren
Stange nach außen.
2. Heben Sie dann diese Stange in der Mitte (8) so an, dass die Gelenke sich wie auf
dem Bild von der geraden in die 90 Grad Stellung bewegen. Gleichzeitig werden sich
die Seitenverstrebungen einwärts drehen (unterstützen Sie diesen Vorgang, indem
Sie insbesondere wenn Sie zu zweit sind, die Seiten Aktiv nach innen ziehen). Ihr Tor
ist jetzt zusammengeklappt.
3. Schließlich schieben Sie die Gelenkschützer (13) in die Position, in der sie die
hochgebogene Mittelstange mit den eingeklappten Seitenverstrebungen fixieren kön-
nen (siehe Abbildung). Die Haken in den entsprechenden Rohren ermöglichen das.
Sie sollten Ihr Tor nach dem Zusammenfalten unter ein Dach an eine Wand lehnen
oder noch besser an einer Wand aufhängen. Um die Heringe nicht zu verlieren, emp-
fehlen wir, sie über die Torlatte zu hängen.
Für Schäden aus falscher Anwendung der Gebrauchsanleitung wird
keine Haftung übernommen. Die Tore dürfen nur von Erwachsenen
aufgebaut werden.
WARTUNG UND PFLEGE:
Reinigen Sie das Produkt nur mit einem Tuch oder feuchten Lappen und nicht mit
speziellen Reinigungsmitteln! Überprüfen Sie das Produkt vor und nach Gebrauch
auf Schäden und Verschleissspuren. Lagern Sie das Produkt an einem sicheren, wit-
terungsgeschützten Ort, so dass es nicht beschädigt werden kann oder Personen
verletzen kann.
Verwenden Sie zu Ihrer eigenen Sicherheit nur original Ersatzteile. Diese können Sie
bei HUDORA beziehen. Nehmen Sie keine baulichen Veränderungen vor. Sollten Teile
beschädigt sein oder scharfe Ecken und Kanten entstanden sein, darf das Produkt
nicht mehr verwendet werden. Nehmen Sie im Zweifel mit unserem Service Kontakt
auf (http://www.hudora.de).
ENTSORGUNGSHINWEIS:
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehen-
den Rückgabe- und Sammelsystemen zu. Fragen beantworten die
Entsorgungsunternehmen vor Ort.
SERVICE:
Wir sind bemüht einwandfreie Produkte auszuliefern. Sollten trotzdem Fehler auftreten,
sind wir genauso bemüht, diese zu beheben.
Deswegen erhalten Sie zahlreiche Informationen zum Produkt, zu Ersatzteilen,
Problemlösungen und verloren gegangene Aufbauanleitungen unter
http://www.hudora.de.
Sie haben außerdem die Möglichkeit, telefonisch mit uns in Kontakt zu treten.
Auch hier können wir Ihre Anfrage garantiert zufrieden stellen: 0700/483672-48.
Häufig gestellte Fragen und Lösung vieler technischer Probleme erhalten Sie unter
http://www.hudora.de.
