5.17.3 Hebesensor
1.
Lösen Sie das Kabel vom Hebesensor.
2.
Lösen Sie die Schraube (Torx 20) und heben Sie
den Sensor von seiner Halterung ab.
3.
Bringen Sie den neuen Sensor an.
4.
Prüfen Sie, ob der Hebesensor funktioniert.
Überprüfen Sie die Funktionsweise des Sensors über
Werkzeuge - Test - Sensoren (Schnellbefehl 5-2-5).
Wird der Mäher angehoben und damit der Hebesen-
sor aktiviert, muss im Mäherdisplay die Anzeige JA
erscheinen.
Wenn der Hebesensor auch nach einem Wechsel
nicht funktioniert, kontrollieren Sie, ob Strebe und
Magnet korrekt montiert sind. Der Magnet muss an
der rechten Strebe angebracht und im rechten Winkel
zum Fahrgestell ausgerichtet sein. Zwei Striche am
Fahrgestell kennzeichnen die Montageposition für den
Magneten.

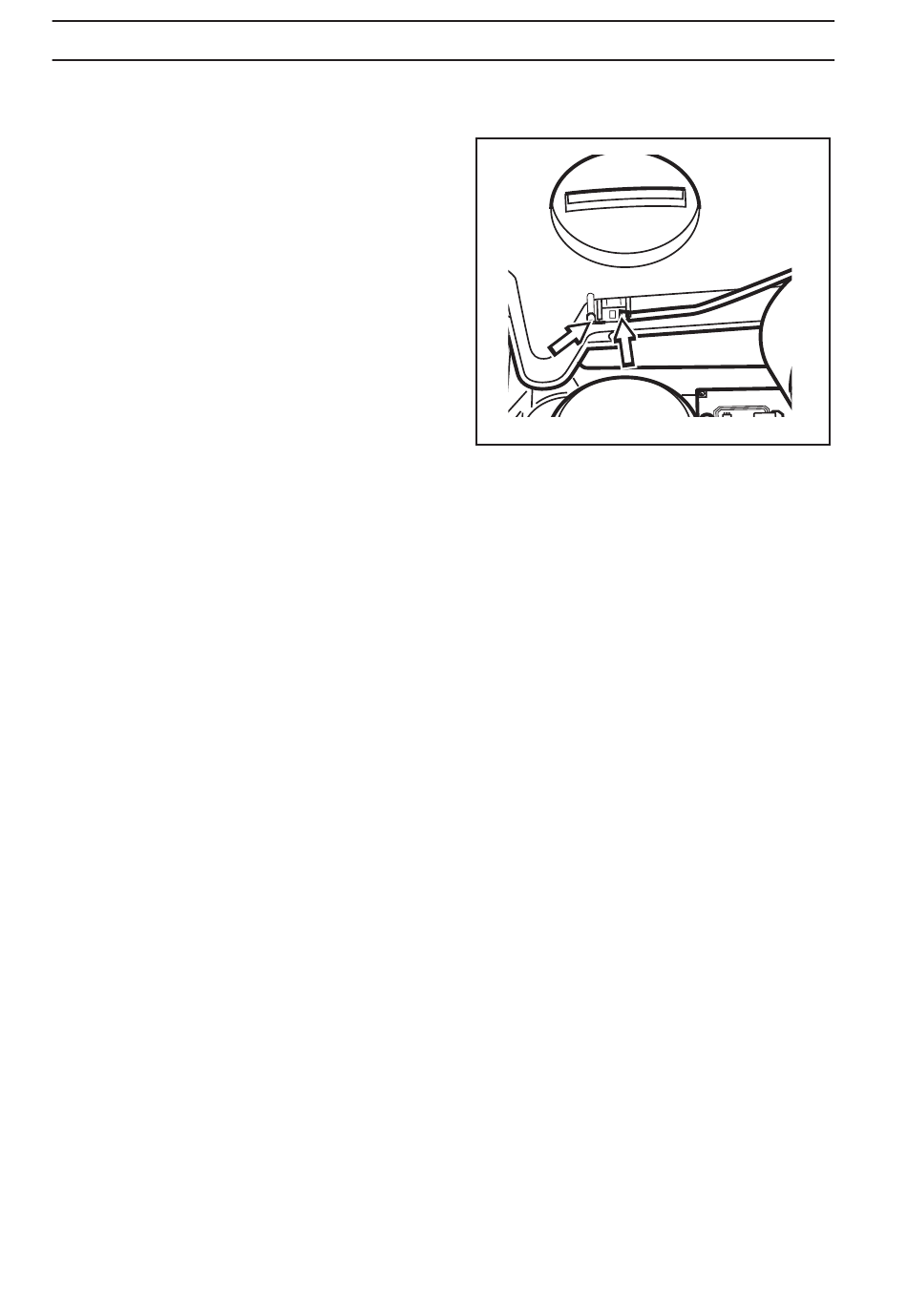

5.17.4 Ultraschallsensor
1.
Die Schnitthöhenverstellungsklappe öffnen.
2.
Das Kabel durch Öffnen des Bajonettverschlusses
vom Ultraschallsensor lösen. Außerdem die
Kabelhalterung lösen.
3.
Den Mäher umdrehen und die beiden Schrauben
der Kunststoffhalterung lösen, mit denen der
Ultraschallsensor befestigt ist.
4.
Den Ultraschallsensor von der Halterung
abnehmen.
5.
Den neuen Ultraschallsensor vorsichtig in der
Mitte der Chassis-Komponente installieren.
6.
Die Funktion des Ultraschallsensors prüfen.
5.18 Austauschen des Mähmotors
1.
Automower
®
umdrehen.
2.
Entfernen Sie die Gleitplatte (4 Schrauben, Torx
20), den Messerteller (3 Schrauben, Torx 20) und
die Nabe (Sperrschraube, Inbus 2).
3.
Entfernen Sie die vier Schrauben (Torx 20), die
den Mähmotor halten.
4.
Wenden Sie den Automower
Klappe zur Schnitthöheneinstellung.
5.
Stecken Sie die Finger unter die Kante des Rades
der Schnitthöheneinstellung und heben Sie das
Rad heraus.
6.
Ziehen Sie den Kontakt zum Mähmotor ab.
7.
Setzen Sie einen neuen Mähmotor ein, und schlie-
ßen Sie den Kontakt an.
104 - German
5. REPARATURANWEISUNGEN
