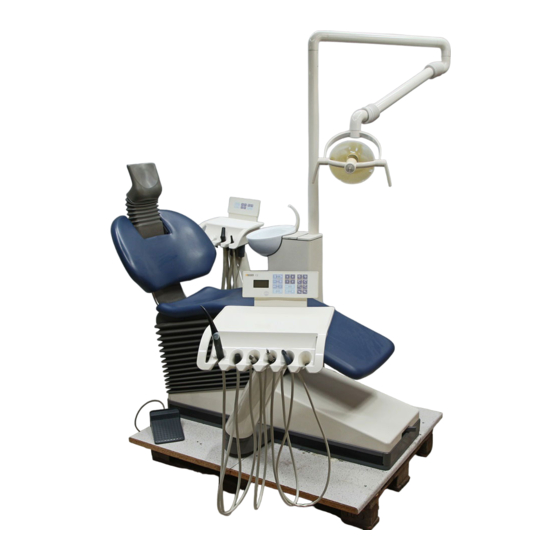

Sirona C2+ Installationsvoraussetzungen
Vorschau ausblenden Andere Handbücher für C2+:

Werbung

MVKOMMV
kÉì=~ÄW=
H
H
`O
I=jN
=
fåëí~ää~íáçåëîçê~ìëëÉíòìåÖÉå=====
aÉìíëÅÜ

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sirona C2+

  • Seite 1 MVKOMMV kÉì=~ÄW= I=jN fåëí~ää~íáçåëîçê~ìëëÉíòìåÖÉå===== aÉìíëÅÜ...
  • Seite 2: Allgemeine Hinweise

    Allgemeine Hinweise Sirona Dental Systems GmbH Installationsvoraussetzungen Allgemeine Hinweise Über diese Dokument Diese Unterlage beschreibt die Installationsvorausset- zungen des Dentalarbeitsplatzes C2 , M1 Die anschließende Installation wird in den Installationsan- leitungen REF 59 58 462 (C2 ) und REF 59 91 042 (M1 beschrieben.
  • Seite 3: Inhaltsverzeichnis

    Sirona Dental Systems GmbH Inhaltsverzeichnis Installationsvoraussetzungen C2 , M1 Inhaltsverzeichnis Vorbereitungen ........................Sicherheit..................... Medienqualität ..................... Versorgungsleitungen im Anschlussfeld............Unterflurmontage der SIVISION Anschlüsse..........Montageplatten .................... Maße, technische Daten....................... Maße C2 1:20..................... Maße M1 1:20 .................... Technische Daten..................Elektromagnetische Verträglichkeit ................... Zubehör .......................
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 58 71 665 D3370 D3370.021.02.07.01...
  • Seite 5: Vorbereitungen

    Vorbereitungen I=jN 1.1 Sicherheit ..........................1.2 Medienqualität ........................1.3 Versorgungsleitungen im Anschlussfeld ................1.4 Unterflurmontage der SIVISION Anschlüsse ................. 1.5 Montageplatten ........................58 71 665 D3370 D3370.021.02.07.01...
  • Seite 6: Sicherheit

    Geräte ist der Betrieb mobiler Funktelefone im Praxis- oder Klinikbereich zu untersagen. ACHTUNG Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original-Zubehör von Sirona oder von Sirona ACHTUNG freigegebenem Zubehör Dritter betrieben werden. Der Elektromagnetische Verträglichkeit: Das Gerät sollte Benutzer trägt das Risiko bei Verwendung von nicht...
  • Seite 7: Medienqualität

    Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C2 , M1 1.2 Medienqualität Saugmaschine ölfrei Luft >80 µm Kaltwasser (Trinkwasserqualität) Verschnitthärte Wasserqualität Luftqualität Kalkablagerungen und Korrosionsrückstände im Zum Antrieb der Turbine, zur Kühlung der Bohrantriebe Leitungswasser können zu folgenden Betriebsstörungen sowie für Kühlspray wird ölfreie, trockene und hygienisch führen:...
  • Seite 8: Versorgungsleitungen Im Anschlussfeld

    1 Vorbereitungen Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 1.3 Versorgungsleitungen im Anschlussfeld Mitte Basisplatten- durchbruch zum Fußboden Fußende 7, 6 3/8” min. 500 mm max. max. max. 20” 5 mm 60 mm 5 mm 3/16” 2 3/8” 3/16”...
  • Seite 9 Zum Fixieren der Rohrenden im Installationsfeld Wasserabfluss DN40 HT-PP DIN 19560 empfehlen wir eine Installationsschablone. Diese (Polypropylen, Innendurchmesser 36,5mm!) können Sie unter REF 33 15 830 bei Sirona bestellen. Installationsrohr, DN40 HT-PP DIN 19560 Mit Hilfe obiger Skizze (nicht maßstäblich!) kann im (Polypropylen 40mm!) Bedarfsfall die Schablone auch selbst angefertigt werden.
  • Seite 10 1 Vorbereitungen Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 Versorgungsleitungen im Anschlussfeld 3 / 8 “ , 5 m Ø 3 6 < 6 < 2 8 “ Ø < 5 m 6 “ < 3 / 1 “...
  • Seite 11: Unterflurmontage Der Sivision Anschlüsse

    Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C2 , M1 1.4 Unterflurmontage der SIVISION Anschlüsse SIVISION , M1 L15, L37, L38, Audio Schutzleiter Wichtige Information für den Installateur Ziehen Sie die Leitungen L15, L37, L38, die Leitung Audio und den Schutzleiter von der Behandlungsein- Je nach örtlichen Gegebenheiten kann der vorliegende...
  • Seite 12: Montageplatten

    1 Vorbereitungen Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 1.5 Montageplatten Stuhlplatte REF 58 71 913 Für besonders unebene Bodenverhältnisse ist eine Stuhlplatte aus Stahl erhältlich, die die Unebenheiten des Bodens ausgleicht (REF 58 71 913). Demonstrations-Stuhlplatte REF 58 66 301 Für Böden, die eine feste Verbindung des Gerätes...
  • Seite 13 Sirona Dental Systems GmbH 1 Vorbereitungen Installationsvoraussetzungen C2 , M1 Montageplatten Adapterplatte REF 58 70 493 Erfolgt die Montage des C2 bzw. M1 als Ersatz für einen zuvor an dieser Stelle befindlichen M1, so ist eine Adapterplatte unter REF 58 70 493 erhältlich, mit deren Hilfe die vorhandenen Befestigungsbohrungen weiter verwendet werden können.
  • Seite 14 1 Vorbereitungen Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 58 71 665 D3370 D3370.021.02.07.01...
  • Seite 15: Maße, Technische Daten

    Maße, technische Daten I=jN 2.1 Maße C2 1:20 ........................2.2 Maße M1 1:20 ........................2.3 Technische Daten ........................58 71 665 D3370 D3370.021.02.07.01...
  • Seite 16 2 Maße, technische Daten Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 2.1 Maße C2 1:20 1700 1300 67” 51 3/16” Empfohlene Abstände zu Schrank oder Wand. 2500 98 7/16” Mitte Fußbodendurchbruch Gefahrenhinweis: Die hier montierte Leuchte und das Tray haben einen größeren Schwenkbereich als die angegebe- nen Abstände!
  • Seite 17 Sirona Dental Systems GmbH 2 Maße, technische Daten Installationsvoraussetzungen C2 , M1 Maße C2 1:20 LEDview SIROLUX 10° Höhe der Leuchte mit SIVISION an Schwenkarm bzw. Leuchtenaufbaustange 1950 76 3/4” 10 3/4” 65° Höhe der Leuchte ohne 45° SIVISION oder...
  • Seite 18 2 Maße, technische Daten Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 Maße C2 1:20 9 7/8” 30 3/8” 29 1/2” 90° 60° 7” 90° 90° 2070 +50*** 81 1/2” +2“ *** 430 +15 17“ +5/8” max. 850 - 1100** 33 1/2"...
  • Seite 19: Maße M1 + 1:20

    Sirona Dental Systems GmbH 2 Maße, technische Daten Installationsvoraussetzungen C2 , M1 2.2 Maße M1 1:20 * 1150 **1250 1450 45 1/4” 49 1/4“ 57” Empfohlene Abstände zu Schrank oder Wand. 2500 98 7/16” Gefahrenhinweis: Die hier montierte Leuchte und das Tray haben einen größeren...
  • Seite 20 2 Maße, technische Daten Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 Maße M1 1:20 LEDview SIROLUX 10° Höhe der Leuchte mit SIVISION an Schwenkarm bzw. Leuchtenaufbaustange 1950 76 3/4” 10 3/4” 65° Höhe der Leuchte ohne 45° SIVISION oder...
  • Seite 21 Sirona Dental Systems GmbH 2 Maße, technische Daten Installationsvoraussetzungen C2 , M1 Maße M1 1:20 9 7/8” 30 3/8” 29 1/2” 90° 60° 7” 90° 90° 2070 +50** 81 1/2“ +2“ ** 430 +15 17“ +5/8” max. 1060 *** 41 3/4”...
  • Seite 22: Technische Daten

    2 Maße, technische Daten Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 2.3 Technische Daten , M1 Gewicht einschl. / ohne Verpackung Arztelement, Helferinelement, Wassereinheit 90,5kg / 50,5kg 85,5kg / 64,5kg Stuhl 142kg / 112kg 142kg / 112kg Polster 13kg / 10kg...
  • Seite 23: Elektromagnetische Verträglichkeit

    Elektromagnetische Verträglichkeit I=jN 3.1 Zubehör ..........................3.2 Elektromagnetische Aussendung ..................3.3 Störfestigkeit .......................... 3.4 Schutzabstände ........................HINWEIS Der C2 , M1 erfüllt die Anforderungen an die elektromagnetische Verträglichkeit (EMV) gemäß IEC 60601-1-2. Der C2 , M1 wird im Folgenden „GERÄT“ genannt. Die Beachtung der nachstehenden Angaben gewährleisten den sicheren Betrieb unter EMV-Gesichtspunkten.
  • Seite 24: Zubehör

    Zweiter Schutzleiter 1,5 mm , 10m Sirona • Das GERÄT darf nur mit dem von Sirona freigege- benen Zubehör und Ersatzteilen betrieben werden. Nicht freigegebenes Zubehör und Ersatzteile können zu einer erhöhten Aussendung oder zu einer redu- zierten Störfestigkeit führen.
  • Seite 25: Elektromagnetische Aussendung

    Sirona Dental Systems GmbH 3 Elektromagnetische Verträglichkeit Installationsvoraussetzungen C2 , M1 3.2 Elektromagnetische Aussendung Das GERÄT ist für den Betrieb in der unten angegebenen Der Kunde oder der Anwender des GERÄTS sollte sicher- elektromagnetischen Umgebung bestimmt. stellen, dass es in einer solchen Umgebung benutzt wird.
  • Seite 26: Störfestigkeit

    3 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 3.3 Störfestigkeit Das GERÄT ist für den Betrieb in der unten angegebenen Der Kunde oder der Anwender des GERÄTS sollte sicher- elektromagnetischen Umgebung bestimmt. stellen, dass es in einer solchen Umgebung benutzt wird.
  • Seite 27 Sirona Dental Systems GmbH 3 Elektromagnetische Verträglichkeit Installationsvoraussetzungen C2 , M1 Störfestigkeits-Prü- IEC 60601-1-2 Prüfpegel Übereinstimmungspegel Elekromagnetische Umge- fungen bung-Leitlinien Tragbare und mobile Funkgeräte wer- den in keinem geringeren Abstand zum GERÄT einschließlich der Lei- tungen als dem empfohlenen Schutz- abstand verwendet, der nach der für...
  • Seite 28: Schutzabstände

    3 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH Installationsvoraussetzungen C2 , M1 3.4 Schutzabstände Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem GERÄT GERÄT ist für den Betrieb in einer elektromagne- tischen Umgebung bestimmt, in der gestrahlte HF-Störgrö- ßen kontrolliert werden. Der Kunde oder der Anwender des Gerätes kann helfen elektromagnetische Störungen...
  • Seite 30 ûåÇÉêìåÖÉå=áã=wìÖÉ=íÉÅÜåáëÅÜÉê=tÉáíÉêÉåíïáÅâäìåÖ=îçêÄÉÜ~äíÉåK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMMNJOMMQ péê~ÅÜÉW=ÇÉìíëÅÜ= mêáåíÉÇ=áå=dÉêã~åó aPPTMKMONKMOKMTKMN===MVKOMMV ûKJkêKW=NNN=UTP fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe RU=TN=SSR=aPPTM c~Äêáâëíê~≈É=PN _ÉëíÉääJkêK SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
