ZAKRES ODPOWIEDZIALNOŚCI
Producent nie ponosi odpowiedzialności za prawidłowe
działanie pomp elektrycznych lub za ewentualne spowodo-
wane przez nie szkody w przypadku dokonywania w ich ob-
rębie nieuprawnionych ingerencji, modyfikacji i/lub użycia
niezgodnego z przeznaczeniem, jak też użycia wbrew zale-
ceniom podanym w niniejszej instrukcji.
Producent nie ponosi również odpowiedzialności z tytułu ewen-
tualnych niedokładności zawartych w niniejszej instrukcji, spo-
wodowanych błędami w druku lub w przepisywaniu. Producent
zastrzega sobie prawo do wprowadzania wszelkich zmian, jakie
uzna za niezbędne lub użyteczne, nie naruszając podstawowych
charakterystyk produktu.
1 - INFORMACJE OGÓLNE
Produkt stanowi zintegrowany system, składający się z elektrycznej pom-
py odśrodkowej, wielofazowej, samozalewowej, elektronicznego obwodu
sterowania oraz zbiornika wyrównawczego.
Zastosowanie
Instalacje wodne zaopatrujące w wodę i zwiększające ciśnienie, do użytku
domowego i przemysłowego.

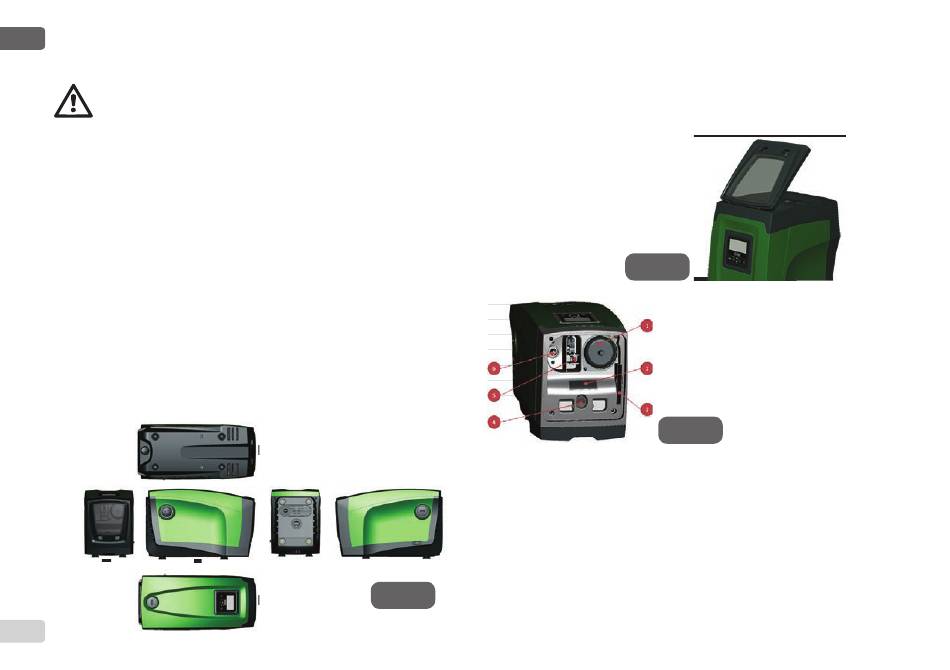

Produkt z zewnątrz ma postać równoległościanu o 6 ścianach, tak jak to
zostało przedstawione na rys. 1.
A A B B
671
E E
C D
Rysunek 1
F F
Ściana A: pokrywa dostępowa do wnęki technicznej. Pokrywa może zo-
stać zdemontowana poprzez wsunięcie 2 palców w gumowe uchwyty, za-
ciśniecie i obrócenie pokrywy wokół zawiasów po stronie przeciwnej do
uchwytów (patrz rys. 2). Aby powtórnie zamontować pokrywę należy wpro-
wadzić zawiasy w ich gniazda i zamknąć pokrywę do usłyszenia kliknięcia. ich gniazda i zamknąć pokrywę do usłyszenia kliknięcia.
Rysunek 2
Wewnątrz wnęki technicznej znajduje się (patrz rys. 3): Wewnątrz wnęki technicznej znajduje się (patrz rys. 3):
1. Zawór zbiornika wyrównawczego;
2. Tabliczka znamionowa;
3. Krótka instrukcja;
4. Wał silnika;
5. Podręczne narzędzie;
6. Korek napełniania (tylko dla konfiguracji
pionowej).
Rysunek 3
Ściana B: korek mocowany wkrętami umożliwia uzyskanie dostępu do
zaworu zwrotnego (patrz par. 10.3). Demontaż możliwy wyłącznie w przy-
padku konserwacji wykonywanej przez wyspecjalizowany personel.
Ściana C: 4 mosiężne gwinty tworzą gniazda dla 4 nóg wsporczych, wyko-
rzystywanych w przypadku montażu w układzie pionowym. 2 korki mocowane
wkrętami 1" mogą być demontowane w celu wykonania podłączeń do instalacji,
w zależności od konfiguracji wybranego sposobu montażu. Do złącza oznaczo-
nego „IN" podłączyć instalację, z której będzie pobierana woda (studnia, cyster-
na itp.), a do złącza oznaczonego „OUT" podłączyć instalację odprowadzającą.
Ponadto zamontowana została w tym miejscu krata wentylacyjna.
Ściana D: po zdemontowaniu korka 1" uzyskuje się dostęp do drugiego
