10. DAS ANSAUGGITTER UND DIE ZIERBLENDE ANBRINGEN

• Nach Abschluss der Elektroinstallationsarbeiten bringen Sie an den Seiten die Zierblenden fest an. Sie gehen
dazu vor wie beim Entfernen, aber umgekehrt.

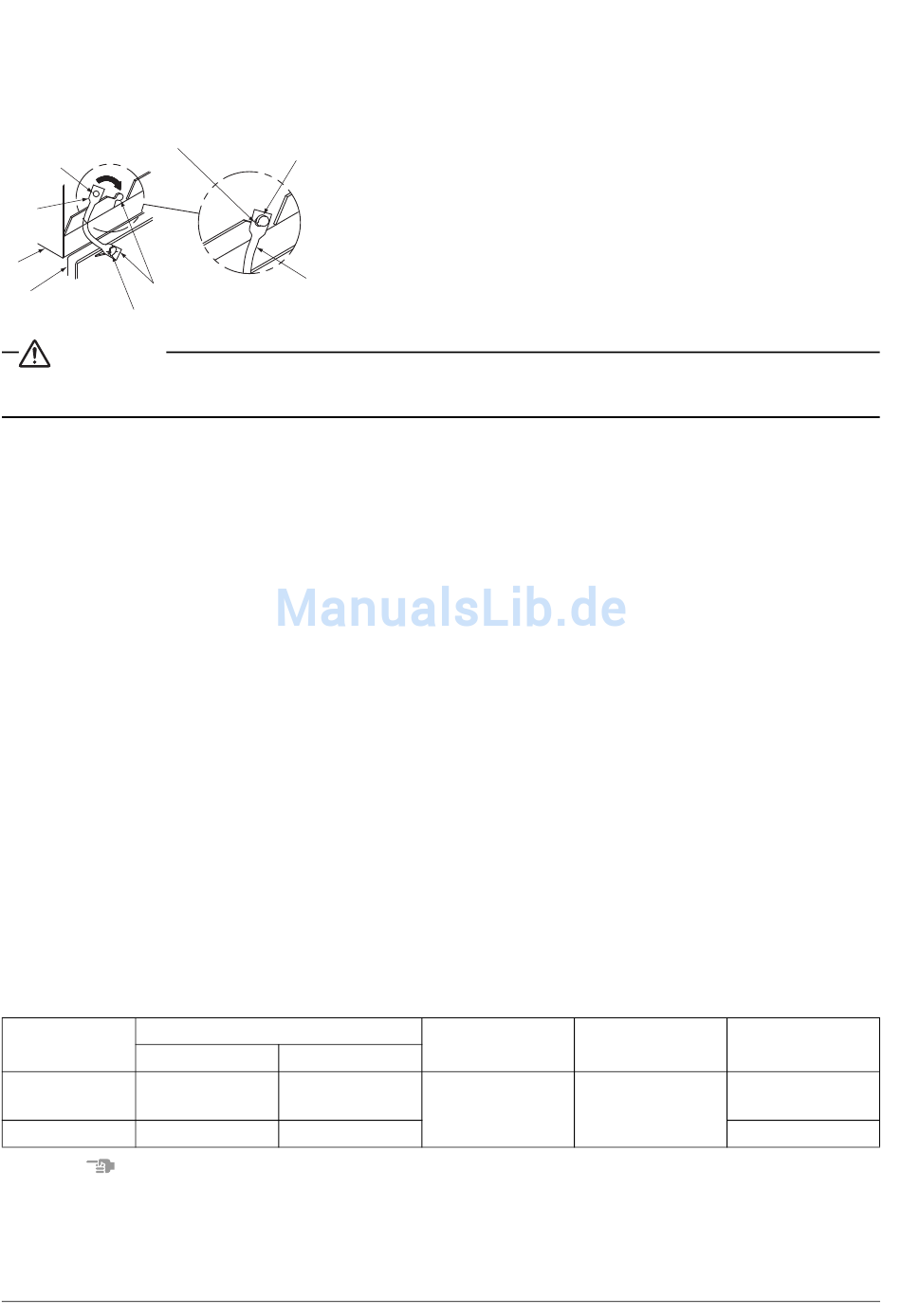

• Sie installieren das Ansauggitter, indem Sie die Kordel des Ansauggitters an den Haken der Inneneinheit
hängen - siehe Abbildung unten.
1
1
2
4
3
5
6
VORSICHT
Ist das Ansauggitter geschlossen, kann sich die Kordel verfangen. Überzeugen Sie sich vor Schließen
des Ansauggitters davon, dass die Kordel an der Seite des Ansauggitters nicht hervorsteht.

11. BAUSEITIGE EINSTELLUNGEN

(1) Überprüfen Sie, ob die Deckel der Steuerkästen an der Innen- und Außeneinheit geschlossen sind.
(2) Nehmen Sie nach Einschalten unter Benutzung der Fernbedienung die bauseitigen Einstellungen
für die am Installationsort vorliegenden Bedingungen vor.
• Für Informationen zur drahtgebundenen Fernbedienung siehe das Kapitel "Bauseitige Einstellungen
vornehmen" in der Installationsanleitung der Fernbedienung.
• Bei der drahtlosen Fernbedienung muss die Adresse eingestellt werden.
Siehe dazu die Installationsanleitung zur drahtlosen Fernbedienung.
(3) Die Einstellungen können durch Ändern der Werte für "Betriebsart-Nr.", "ERSTE CODE-NR." und
"ZWEITE CODE-NR." geändert werden.
• Bei einer Gruppe gilt die Einstellung für die gesamte Gruppe. Wollen Sie jede Inneneinheit einzeln einstellen
und danach überprüfen, geben Sie die Betriebsart-Nummer in runden Klammern an.
(4) Führen Sie nur Einstellungen aus, sofern sie in der Tabelle aufgeführt sind.
11-1 Angabe der Deckenhöhe (Typ 100 oder darunter)
• Bei Installation von Einheit Typ 71 oder 100 geben Sie die ZWEITE CODE-NR. in Übereinstimmung mit der
Deckenhöhe an - siehe Tabelle 4.
(Die ZWEITE CODE-NR ist werksseitig voreingestellt auf "01" (Standard).)
Tabelle 4
Weniger als
Standard
Hohe Decke 2,7 bis 3,5
HINWEIS
• Führen Sie nur Einstellungen aus, sofern sie in der Tabelle aufgeführt sind.
Deutsch
3
2
Deckenhöhe (m)
Typ 71 Typ 100
Weniger als
2,7 m 3,8 m
3,8 bis 4,3
1 Rundes Loch
2 Kordel
3 Haken
4 Inneneinheit
5 Ansauggitter
6 Kreuzförmiger Einschnitt
Betriebsart-Nr.
13 (23)
ERSTE ZWEITE
CODE-NR. CODE-NR.
0
01
02
26
