5. INNENEINHEIT INSTALLIEREN

Möglicherweise ist es einfacher, vor dem Installieren der Inneneinheit die Zubehörteile anzubringen.
Lesen Sie deshalb bitte auch die Anleitungen zu den Zubehörteilen.
Hinsichtlich der Teile, die beim Installieren verwendet werden, nur die gelieferten Zubehörteile und solche
Teile verwenden, die den angegebenen Spezifikationen entsprechen.
(1) Die Aufhängungen sicher an den Tragbolzen anbringen. (Siehe Abb. 7)
HINWEIS
• Für eine sichere Montage verwenden Sie die mitgelieferten Unterlegscheiben, und verwenden Sie Doppel-
muttern, damit die Anbringung gesichert wird.
(2) Den Hauptkörper der Inneneinheit anheben, die Bolzen (M8) für die Aufhängungen in den
Befestigungsteil der Aufhängungen einsetzen, dabei den Hauptkörper von der Frontseite her
in Position schieben. (Siehe Abb. 8)
(3) Die Schrauben für die Aufhängungen, die entfernt worden waren (M5), sicher an 2 Stellen links und
rechts neu einsetzen. Das ist notwendig, damit der Hauptkörper der Inneneinheit nicht nach vorne
oder hinten rutschen kann. (Siehe Abb. 8)
(4) Die Schrauben für die Aufhängungen (M8) an 4 Stellen links und rechts sicher befestigen.
(Siehe Abb. 8)

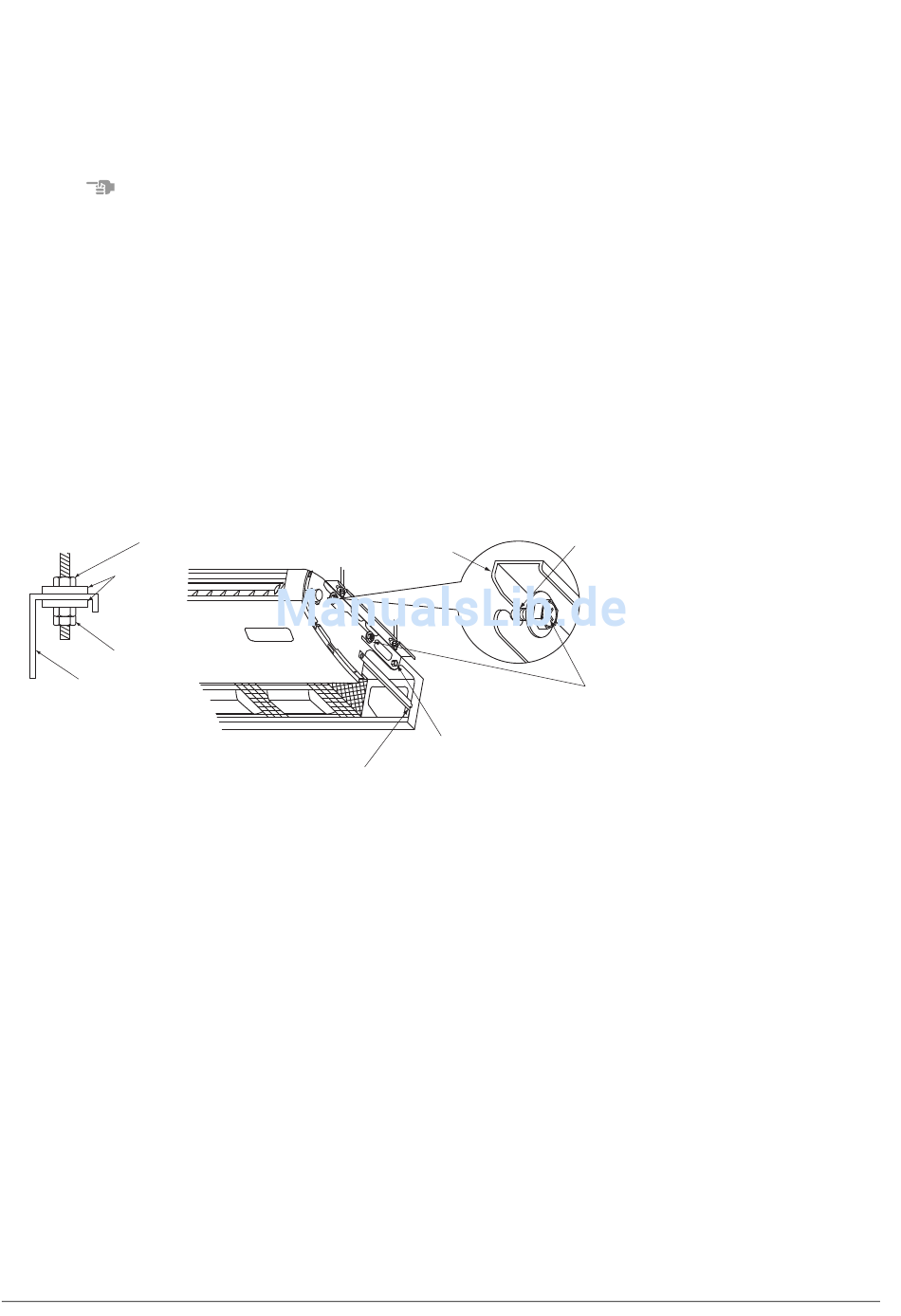

Abbildung 7
1
2
3
4
1 Mutter (bauseitig zur Verfügung zu stellen)
2 Unterlegscheibe (3) (Zubehör)
3 Doppelmuttern (bauseitig zur Verfügung zu stellen)
4 Aufhängung
5 Befestigungsteil
6 Einstellbolzen (M8) von Aufhängung
7 Befestigungsschraube (M8) von Aufhängung
8 Verstärkungsplatte (links/rechts)
Nicht die Verstärkungsplatten fassen, wenn Sie die Einheit tragen.
Deutsch
Abbildung 8
8
5
4
6
7
10
