Daikin SPLIT-SYSTEM Installationsanleitung Seite 19

• Den Abflussschlauch (1) und die Metallschelle (2) verwenden, die zum Lieferumfang gehören.
Den Abflussschlauch vollständig in den Ablaufstutzen einführen, und die Klemmhalterung im Inneren auf
der eingeführten Spitze des Abflussschlauches sicher befestigen. (Siehe Abb. 21, 22)
(Die Metallschelle (2) wie in der Abbildung gezeigt installieren, damit sich der Befestigungsabschnitt
in einem Winkel von ungefähr 45 Grad befindet.) (Der Ablaufstutzen sollte nicht in Kontakt mit dem
Abflussschlauch kommen. Wenn sie miteinander in Kontakt sind, können keine Wartungsarbeiten
für den Wärmetauscher usw. durchgeführt werden.)
• Das Ende der Metallschelle (2) zur Seite biegen, damit das Dichtungskissen nicht ausgebeult wird.
(Siehe Abb. 22)
• Beim Isolieren das mitgelieferte große Dichtungskissen (8) ausgehend vom Sockel der Metallschelle (2)
und vom Abflussschlauch (1) in Pfeilrichtung herumwickeln. (Siehe Abb. 21, 22)

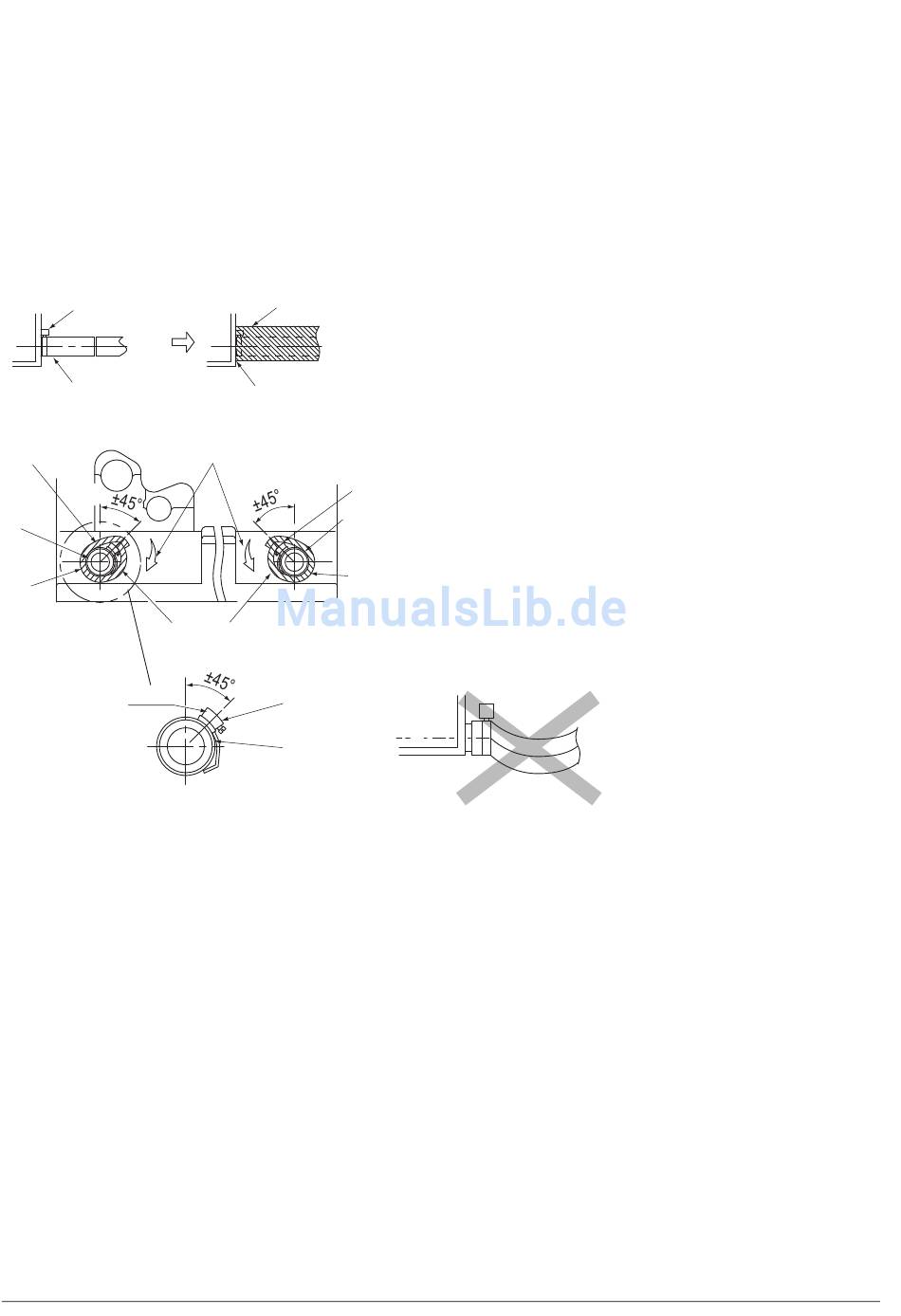

Abbildung 21
1
2
Abbildung 22
1
2
3
<A>
6
• Alle Abflussrohre im Innenbereich gut isolieren.
• Darauf achten, dass der Abflussschlauch in der Inneneinheit nicht durchhängt, so dass sich Wasser
ansammeln könnte. (Siehe Abb. 23)
(Ist der Abflussschlauch locker, kann das Ansauggitter brechen.) (Ist der Abflussschlauch locker,
kann das zu einer Geräuschentwicklung wie Plätschern führen.)
• In Abständen von 1 bis 1,5 m Stützteile installieren, damit das Rohr nicht durchhängen kann.
(Siehe Abb. 20)
Zwischenräume im Umfeld der Kondenswasser-Abflussrohre mit Kitt und Isoliermaterial
(bauseitig zu liefern) füllen, damit kein Staub in die Inneneinheit gelangen kann.
Jedoch sollten Sie erst die in "ELEKTROINSTALLATION" beschriebenen Arbeiten fertig stellen
und daraufhin die Arbeiten für den Anschluss der Fernbedienung durchführen, bevor Sie die
Zwischenräume um die Rohre herum abdichten.
Deutsch
3
4
4
<B>
5 5
1
2
1 Metallschelle (2) (Zubehör)
2 Abflussschlauch (1) (Zubehör)
3 Dichtungskissen (8) (Zubehör)
4 Keine Lücke lassen, damit keine Feuchtigkeit kondensieren kann.
1 Metallschelle (2) (Zubehör)
1 2 Abflussschlauch (1) (Zubehör)
3 Dichtungskissen (8) (Zubehör)
2
4 Wickelrichtung des Dichtungskissens
5 Steckgriff-Einführungsrichtung
6 Schellen-Bereich
3
<A> Nach hinten rechts oder rechts
<B> Nach hinten links oder links
Abbildung 23
18
