Elsner Suntracer KNX basic Bedienungsanleitung

D
Suntracer KNX basic
Wetterstation
Technische Daten und Installationshinweise
Artikelnummern
3095 (230 V AC),
3096 (12...40 V DC, 12...28 V AC)

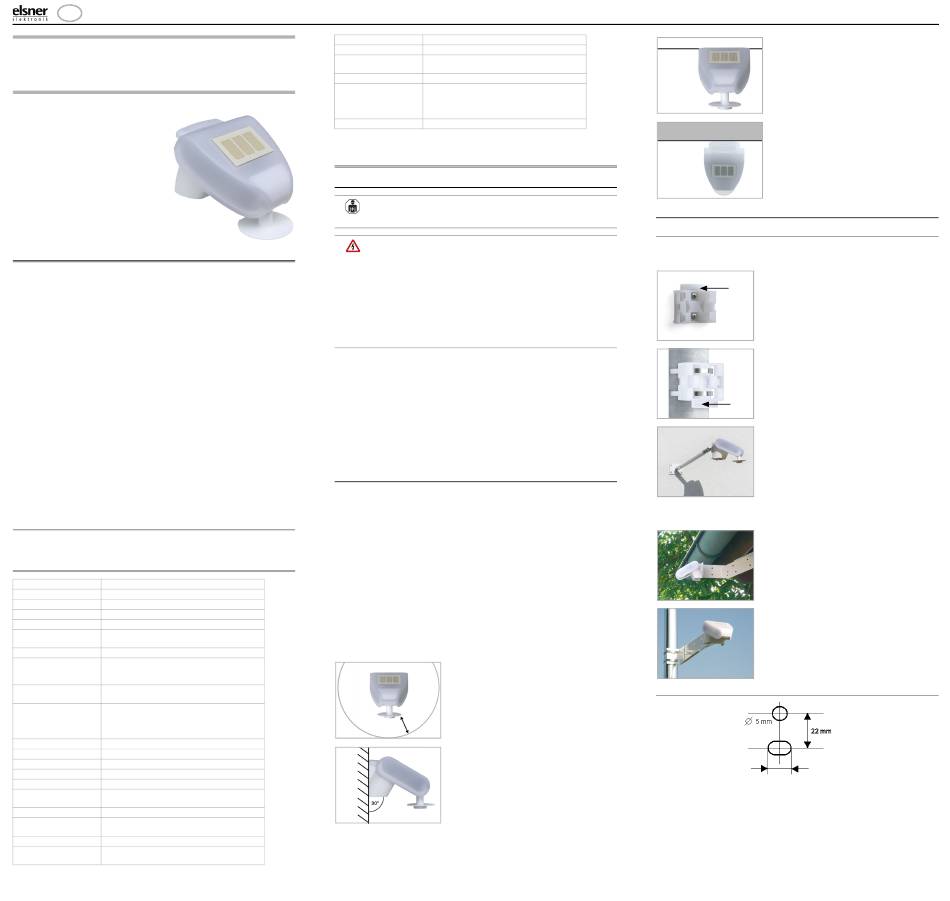

1. Beschreibung

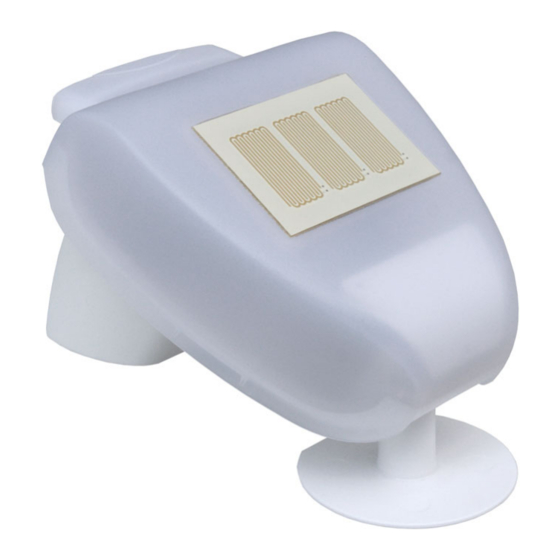

Die Wetterstation Suntracer KNX basic erfasst Temperatur, Windgeschwin-
digkeit, Helligkeit und Niederschlag. Alle Werte können zur Steuerung grenzwert-
abhängiger Schaltausgänge verwendet werden. Über UND- und ODER-Logik-Gat-
ter lassen sich die Zustände verknüpfen.
Im kompakten Gehäuse des Suntracer KNX basic sind Sensorik, Auswerteelek-
tronik und die Elektronik der Bus-Ankopplung untergebracht.
Funktionen:
• Helligkeitsmessung: Die aktuelle Lichtstärke wird durch einen Sensor
gemessen
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Niederschlagserkennung: Die Sensorfläche ist beheizt, so dass nur
Tropfen und Flocken als Niederschlag erkannt werden, nicht aber Nebel
oder Tau. Hört es auf zu regnen oder zu schneien, ist der Sensor schnell
wieder trocken und die Niederschlagsmeldung endet
• Temperaturmessung
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für
die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge
(in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden.
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Men-
übereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Wetterstation
• 2x Edelstahl-Montageband für Mastmontage
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzart IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht 230 V AC-Modell ca. 240 g,
12...40 V DC, 12...28 V AC-Modell ca. 170 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung Erhältlich für 230 V AC oder für 12...40 V DC
(12...28 V AC). Ein passendes Netzgerät kann
bei Elsner Elektronik bezogen werden.
Leitungsquerschnitt Massivleiter bis 1,5 mm² oder feindrahtige Lei-
ter
Strom 230 V AC-Modell max. 20 mA,
12...40 V DC, 12...28 V AC-Modell max. 100
mA,
Restwelligkeit 10%
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 254
Zuordnungen max. 255
Kommunikationsob- 109
jekte
Heizung Regensensor ca. 1,2 W
Messbereich Tempera- -40...+80°C
tur
Auflösung (Temperatur) 0,1°C
Genauigkeit (Tempera- ±1°C bei -10...+85°C
tur) ±1,5°C bei -25...+150°C
Wetterstation Suntracer KNX basic
Messbereich Wind
Auflösung (Wind)
Genauigkeit (Wind)
Messbereich Helligkeit
Auflösung (Helligkeit)
Genauigkeit (Helligkeit)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigun-
gen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lie-
ferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über der Wetterstation angebracht sein, von denen noch Wasser auf den Nie-
derschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder
zu schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel
Bäume abgeschattet werden.
Um die Wetterstation herum muss mindestens 60 cm Freiraum belassen werden.
Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht.
Zugleich verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen)
oder Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vor-
gebeugt.
Beachten Sie bitte auch, dass eine ausgefahrene Markise keinen Schatten auf das
Gerät wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre). Temperaturabwei-
chungen durch solche Störquellen müssen in der ETS korrigiert werden, um die
angegebene Genauigkeit des Sensors zu erreichen (Temperatur-Offset).
Wand
oder
Mast
