Parameterkürzel
Im Flussdiagramm auf der nächsten Seite finden Sie die Abkürzungen der einzelnen
Parameter. Die Tabelle mit den Bedienerparameter finden Sie in einem späteren Kapitel mit
Parametername und Bedeutung erklärt.
Das Navigationsdiagramm zeigt alle Parameter die potentiell im Regler vorhanden sein
können. Die tatsächliche Anzahl der Parameter ist abhängig von der Konfiguration Ihres
Gerätes.
Die grau hinterlegten Kürzel sind in der normalen Bedienebene für Sie nicht sichtbar. Alle
vorhandenen Parameter können Sie nur in der Full-Ebene sehen (siehe Kapitel 3,
Zugriffsebene).

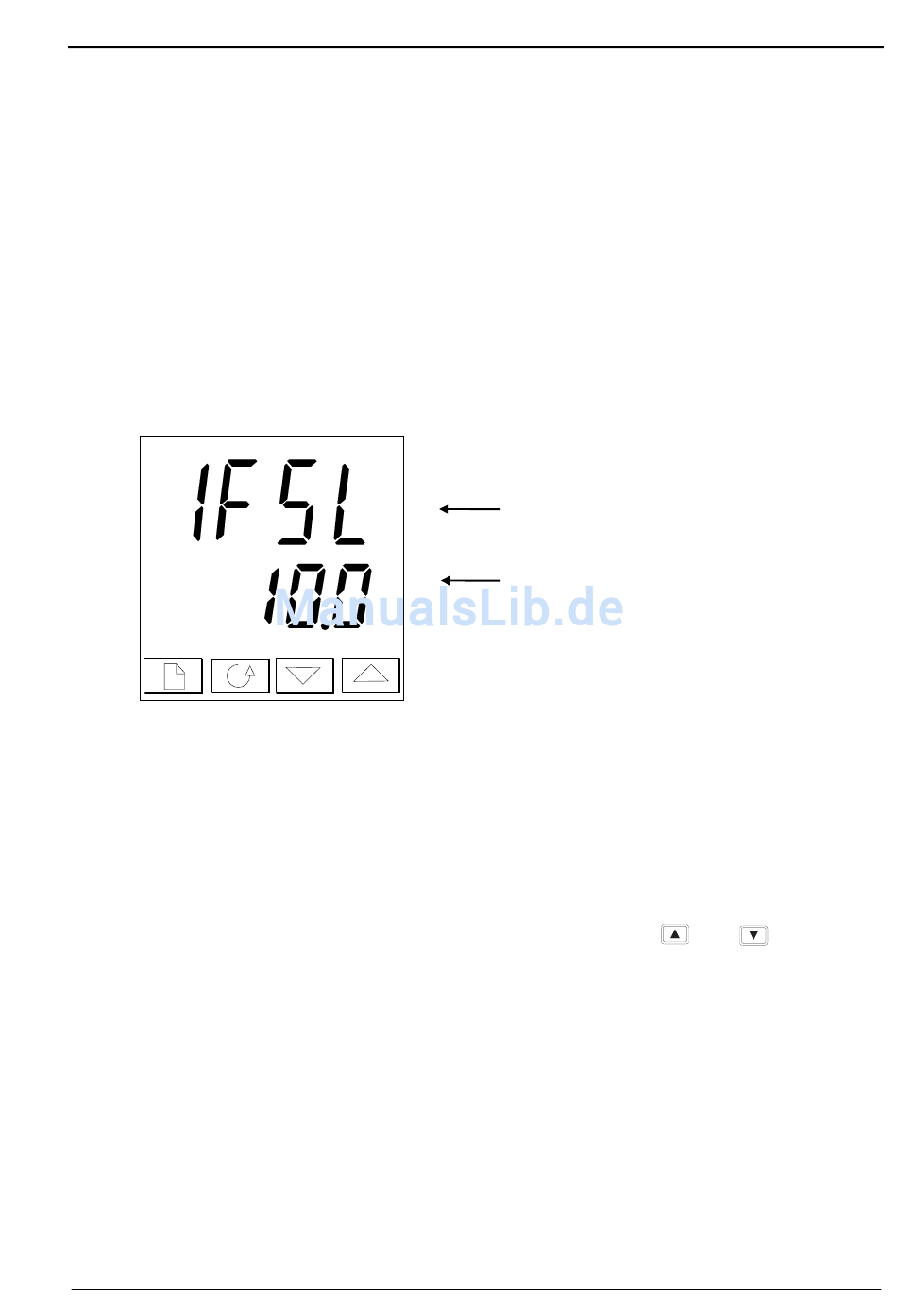

Parameter Anzeige
Parameter Name
Parameter Wert
Abbildung 2-6 Beispiel Parameter Anzeige
Die Parameter Anzeige zeigt die aktuellen Reglereinstellungen. Das Layout der
Parameteranzeige ist immer gleich: Die obere Anzeige zeigt den Parameter Namen und die
untere Anzeige den eingestellten Wert. Im obigen Beispiel ist der Parametername 1FSL
(Anzeige Alarm 1,Vollbereichsminimalalarm), und der Parameterwert ist 10.0.
Ändern eines Parameterwertes
Wählen sie zuerst den gewünschten Parameter. Mit Hilfe der Tasten
oder
können Sie
den Wert des Parameters ändern. Während der Einstellung ändern Sie durch Drücken der
Taste jeweils den Wert um eine Stelle. Halten Sie eine der Tasten gedrückt, beschleunigt sich
die Änderung des Wertes.
Zwei Sekunden nach der letzten Änderung blinkt die Anzeige kurz auf und der Wert wird
übernommen.
Regler 2408 und 2404
2-9
