3.2 Optionsbaugruppen

Pos : 200 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Optionen [SK 1xxE, SK 2xxE]/Interne Kundensc hnittstellen SK CU 4 ... [SK 1xxE, SK 2xxE] @ 1\mod_1342688682552_6.doc x @ 35131 @ 3 @ 1
3.2.1 Interne Kundenschnittstellen SK CU4-... (Einbau Baugruppen)
Interne Kundenschnittstellen ermöglichen es, den Funktionsumfang der Geräte zu erweitern, ohne die
Baugröße zu verändern. Das Gerät bietet genau einen Einbauplatz zur Montage einer
entsprechenden Option. Werden weitere Optionsbaugruppen benötigt, sind hierfür die externen
Technologieboxen zu verwenden ( Abschnitt 3.2.2 "Externe Technologieboxen SK TU4-... (Anbau
Baugruppen)").

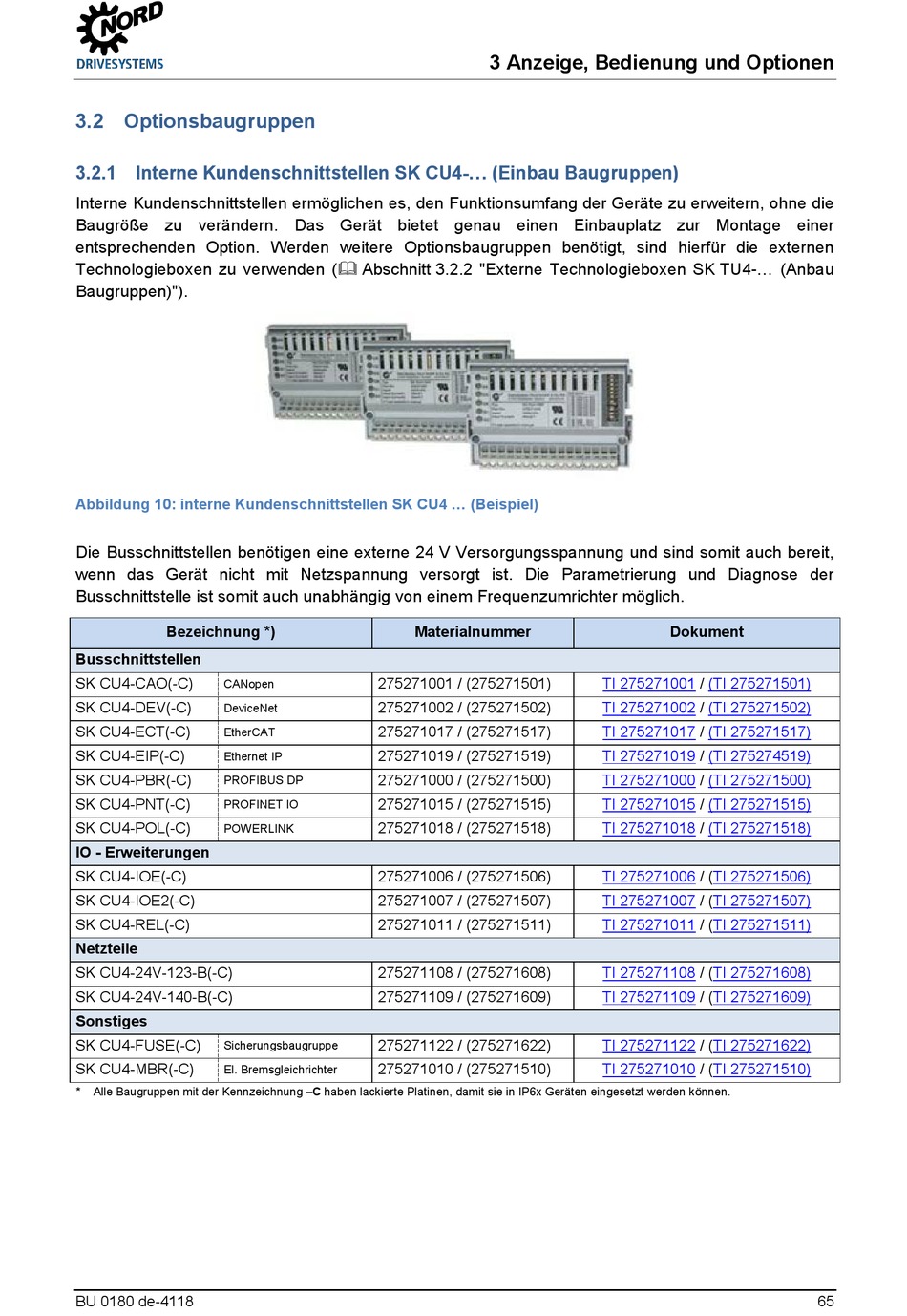

Abbildung 10: interne Kundenschnittstellen SK CU4 ... (Beispiel)
Pos : 201 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Optionen [SK 1xxE, SK 2xxE]/Interne Kundensc hnittstellen SK CU 4 ... _01[SK 1x0E, SK 2xxE] @ 19\mod_1505397968382_6.doc x @ 2365146 @ @ 1
Die Busschnittstellen benötigen eine externe 24 V Versorgungsspannung und sind somit auch bereit,
wenn das Gerät nicht mit Netzspannung versorgt ist. Die Parametrierung und Diagnose der
Busschnittstelle ist somit auch unabhängig von einem Frequenzumrichter möglich.
Pos : 202 /Anleitungen/El ektr oni k/FU und Starter/3. Anz eige, Bedienung und Optionen/Optionen [SK 1xxE, SK 2xxE]/Interne Kundensc hnittstellen SK CU 4 ... _02[SK 1x0E, SK 2xxE] @ 4\mod_1395129978897_6.doc x @ 122184 @ @ 1
Bezeichnung *)
Busschnittstellen
SK CU4-CAO(-C)
CANopen
SK CU4-DEV(-C)
DeviceNet
SK CU4-ECT(-C)
EtherCAT
SK CU4-EIP(-C)
Ethernet IP
SK CU4-PBR(-C)
PROFIBUS DP
SK CU4-PNT(-C)
PROFINET IO
SK CU4-POL(-C)
POWERLINK
IO - Erweiterungen
SK CU4-IOE(-C)
SK CU4-IOE2(-C)
SK CU4-REL(-C)
Netzteile
SK CU4-24V-123-B(-C)
SK CU4-24V-140-B(-C)
Sonstiges
SK CU4-FUSE(-C)
Sicherungsbaugruppe
SK CU4-MBR(-C)
El. Bremsgleichrichter
* Alle Baugruppen mit der Kennzeichnung –C haben lackierte Platinen, damit sie in IP6x Geräten eingesetzt werden können.
Pos : 204 /Allgemein/Allgemeingültig e Module/---------Seitenumbr uc h kompakt --------- @ 13\mod_1476369695906_0.doc x @ 2265493 @ @ 1
BU 0180 de-4118
3 Anzeige, Bedienung und Optionen
Materialnummer
275271001 / (275271501)
275271002 / (275271502)
275271017 / (275271517)
275271019 / (275271519)
275271000 / (275271500)
275271015 / (275271515)
275271018 / (275271518)
275271006 / (275271506)
275271007 / (275271507)
275271011 / (275271511)
275271108 / (275271608)
275271109 / (275271609)
275271122 / (275271622)
275271010 / (275271510)
Dokument
TI 275271001 / (TI 275271501)
TI 275271002 / (TI 275271502)
TI 275271017 / (TI 275271517)
TI 275271019 / (TI 275274519)
TI 275271000 / (TI 275271500)
TI 275271015 / (TI 275271515)
TI 275271018 / (TI 275271518)
TI 275271006 / (TI 275271506)
TI 275271007 / (TI 275271507)
TI 275271011 / (TI 275271511)
TI 275271108 / (TI 275271608)
TI 275271109 / (TI 275271609)
TI 275271122 / (TI 275271622)
TI 275271010 / (TI 275271510)
65
