MI2192 M2292
2. Programmierung des Instrumentes
Durch Doppelklick auf das Settings-Symbol gelangen Sie zur Settings-Maske; Das
Programm wird unmittelbar mit dem Herunterladen der aktuellen Einstellung vom
Instrument beginnen und, sobald vollständig, auf dem Bildschirm anzeigen..

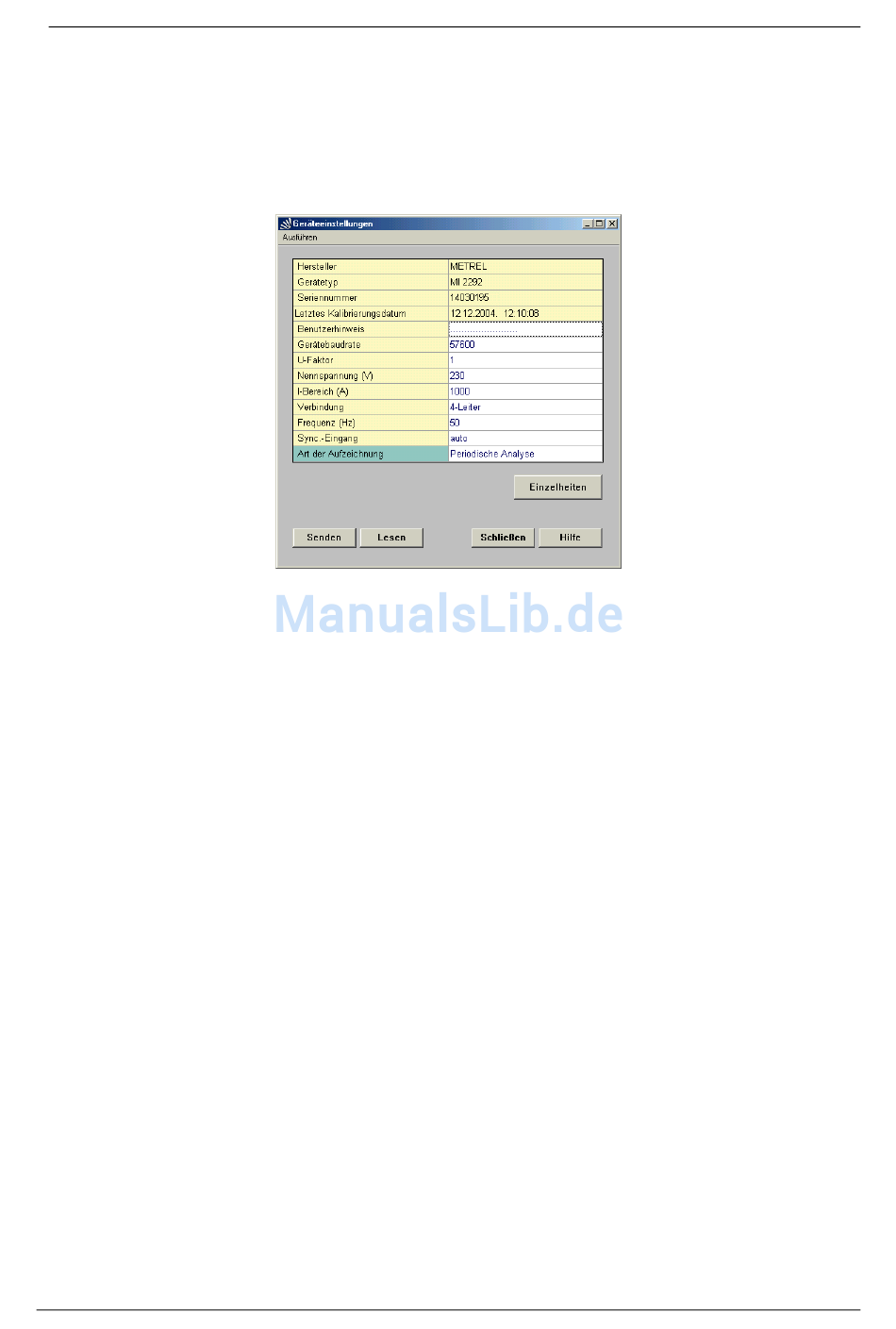

Bild 25: Instrument Settings Maske, Einstellung des Instrumentes
Hier sind die schon bekannten Gerätedaten und Parameter zugänglich. Zusätzlich gibt
es einige Befehlstasten:
Details
Send
Read
Close
Help
Änderungen eines Parameters werden durch Doppelklick auf das entsprechende Feld
eingeleitet. Dann wählt man einfach zwischen den angebotenen Alternativen.
User note
Instrument
Baud Rate
U factor
I range (A)
Connection
Frequency (Hz)
Sync. Input
Type of
recording
Editiert Parameter einer gewählten Aufzeichnungsart
Schickt Set-up Parameter zurück zum Messgerät
Erzwungener Download des Set-up vom Messgerät
Schließt dieses Formular
Help-Funktion
Dies Feld ist frei verwendbar für Notizen, Namen, Bezug auf
Vorschriften oder Auftrag etc.
Erhöhen / Verringern mit Hilfe der PgUp / PgDown Taste oder mit
Doppelklick zum folgenden Bild, siehe Bild 26.
Korrekturfaktor für Spannungswandler
Erhöhen / Verringern mit Hilfe der PgUp / PgDown Taste
Scale Factor for the Current Transformers
Erhöhen / Verringern mit Hilfe der PgUp / PgDown Taste
Wähle die Anschlussart
Merke:
Aaron ist eine 3-Leiter-Messung mit 2 Stromzangen
Doppelklick verändert Nennfrequenz von 50Hz auf 60 Hz und
umgekehrt.
Synchronisationseingang auswählen
Mit Hilfe von PgUp / PgDown.
Wähle die Betriebsart
52
Teil V PC Software
