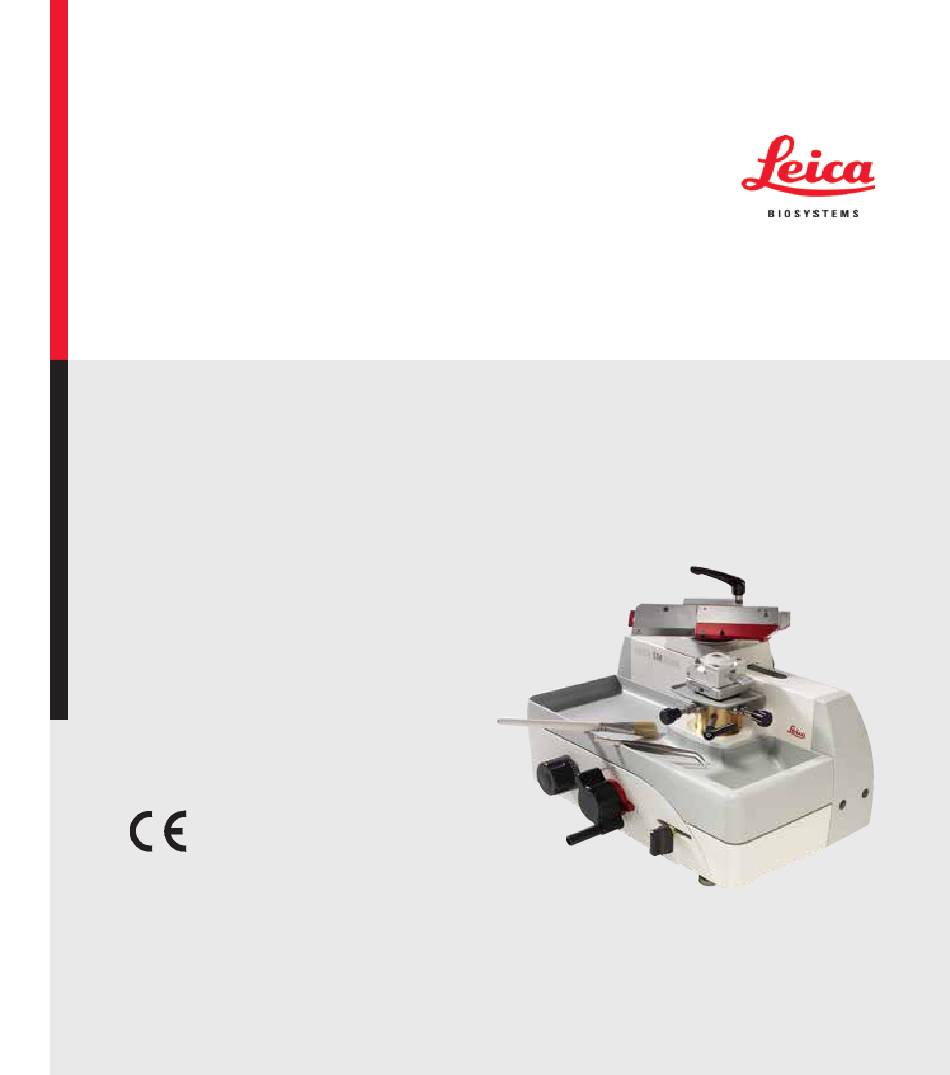

- Seite 1 Gebrauchsanweisung Leica SM2010 R Schlittenmikrotom Gebrauchsanweisung Leica SM2010 R, V1.6 Deutsch – 10/2018 Bestell-Nummer: 14 0508 80100 RevG Stets in Gerätenähe aufbewahren. Vor Inbetriebnahme sorgfältig lesen.
- Seite 3 © Leica Biosystems Nussloch GmbH Leica Biosystems Nussloch GmbH Heidelberger Str. 17 - 19 D-69226 Nussloch Deutschland Telefon: +49 62 24 143-0 Telefax: +49 6224 143-268 Internet : http://www.LeicaBiosystems.com Im Auftrag gefertigt von Leica Microsystems Ltd. Shanghai. Leica SM2010 R...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise ..........................3 Sicherheit ..............................4 Sicherheitshinweise ............................ 4 Gefahrenhinweise ............................4 Gerätekomponenten und Spezifikationen ................... 7 Gesamtübersicht - Geräteteile ........................7 Technische Daten ............................8 Inbetriebnahme ............................10 Lieferumfang ............................... 10 Standortbedingungen ..........................10 Auspacken ..............................11 Aufstellen des Gerätes .......................... -
Seite 5: Wichtige Hinweise
In-vitro-Diagnostik (IVD)-Medizingeräte. angegeben ist. Ein Typenschild mit der Serien-Nr. ist an der Rückseite des Gerätes befestigt. In-vitro-Diagnostik (IVD)-Medizingerät Beachten Sie die Gebrauchsanweisung Bestell-Nummer Serien-Nummer Benutzergruppe • Das Leica SM2010 R darf nur von ausgebilde- tem Fachpersonal bedient werden. Leica SM2010 R... -
Seite 6: Sicherheit
Umweltschutz im Land des Betrei- bers notwendig ist. Die Schutzeinrichtungen an Gerät und Zubehör dürfen weder entfernt noch verändert werden. Das Gerät darf nur durch von Leica autorisierte Service-Techniker geöffnet und repariert werden. Gefahrenhinweise Die Sicherheitseinrichtungen, die vom Hersteller an diesem Gerät angebracht wurden, sind nur die Grundlage des Unfallschutzes. - Seite 7 • Vor jeder Reinigung Messer bzw. Einwegklinge entfernen! • Zum Reinigen keine aceton- und xylol-haltigen Lösungsmittel verwenden! • Bei der Reinigung darf keine Flüssigkeit ins Innere des Gerätes gelangen! • Beim Umgang mit Reinigungsmitteln die Sicherheitsvorschriften des Herstellers und die La- borvorschriften beachten! Leica SM2010 R...
-
Seite 8: Eingebaute Sicherheitssysteme
Sicherheit Eingebaute Sicherheitssysteme Das Gerät ist mit folgenden Sicher- heitseinrichtungen ausgestattet: • Fingerschutz (14) am Klingen-/ Messerschlitten Messerhalter. arretiert • Messerschlittenarretierung (23) für den Messerschlitten. Messerschlittenarretierung Die Arretierung des Messeschlittens Messerschlitten erfolgt mit dem Drehraster (23), der beweglich in die Rastpunkte auf der Leiste (24) einrastet und so den Messerschlitten sicher hält. -
Seite 9: Gerätekomponenten Und Spezifikationen
Hebel für manuelle Zustellung Freiwinkelskala Messerhalter SN Messerschlitten- arretierung Fingerschutz am Messerhalter Ergo-Griff zur Bewegung des Messerschlittens HN40- Spannklammer Stellschraube zur Orientierung Einstellknopf der quer zur Zustellautomatik Schneiderichtung Messerschlitten abnehmbare Schnittabfallwanne Magnethalterung für den Messerschlitten Abb. 4 Leica SM2010 R... -
Seite 10: Technische Daten
Gerätekomponenten und Spezifikationen Technische Daten Allgemeine Angaben zum Gerät Zulassungen: Die gerätespezifischen Zulassungszeichen befinden sich auf dem Typenschild. Betriebstemperaturbereich: 10 °C bis +40 °C Relative Luftfeuchtigkeit: max. 80 % nicht kondensierend Betriebstemperaturbereich bei Lagerung: + 5 °C bis +55 °C Luftfeuchtigkeit bei Lagerung: <... -
Seite 11: Gerätespezifikationen

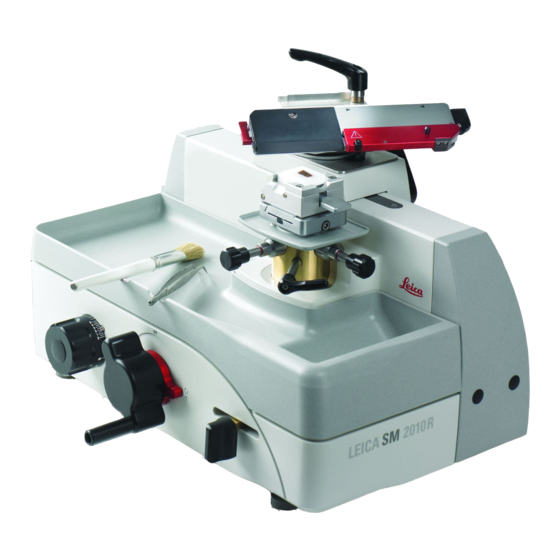

Gerätekomponenten und Spezifikationen Gerätespezifikationen • Das Leica SM2010 R ist ein handbetriebenes Schlittenmikrotom, ausge- führt als wartungsarmes Tischgerät mit rollengeführtem Messerschlitten und automatischer Schnittdickenzustellung. • Stabile, verwindungsfreie Grundkonstruktion mit Mikrometerwerk in geschlossenem Gehäuse, gegen eindringende Paraffinabfälle geschützt. • Die vertikalen Kreuzrollenführungen besitzen eine Abdeckung und sind so sicher gegen eindringende Schnittabfälle geschützt. -
Seite 12: Inbetriebnahme
Inbetriebnahme Lieferumfang Die Grundausstattung des Leica SM2010 R beinhaltet folgende Teile: 1 Leica SM2010 R Grundgerät ............14 0508 42258 1 Schnittabfallwanne ..............14 0508 42328 1 Werkzeugsatz bestehend aus ............ 14 0508 42983 1 Innensechskant-Stiftschlüssel SW 6 ........14 0194 43634 1 Innensechskant-Stiftschlüssel mit Griff SW 4 ...... -
Seite 13: Auspacken
• Alle Klebestreifen, die als Transportsicherung dienen, entfernen. Abb. 5 Lösen der Transportsicherung des Messerschlittens Der Drehraster (23) dient als Transport- sicherung für den Messerschlitten. Im täglichen Betrieb wird er zur Arretie- rung des Messerschlittens eingesetzt. Abb. 6 Leica SM2010 R... - Seite 14 Inbetriebnahme Horizontale Ausrichtung des Gerätes Zum sicheren Arbeiten ist es wichtig, dass alle Gerätefüße gleichmäßigen Kontakt zur Stellflä- chen haben. Das Mikrotom ist ab Werk horizontal ausgerichtet. Falls die Stellfläche am Aufstellungsort jedoch nicht vollkommen eben bzw. waagrecht ist, muss das Gerät neu ausgerichtet werden.
-
Seite 15: Montage Des Messerhalters Sn
• Die fünf Senkschrauben (61. -61. ) in die Boh- rungen einsetzen und mit einem Sechskant- Schlüssel T25 (63) über Kreuz (Reihenfolge in Abb. 10) festziehen. 61.1 61.3 61.5 61.4 61.2 Abb. 10 Leica SM2010 R... - Seite 16 Inbetriebnahme Montage des Messerhalters SN (Fortsetzung) Befestigen des Messerhalters Für Messerhal- ter SN (67) stehen zwei Bohrungen (64) und so- mit zwei verschiedene Montagepositionen für unterschiedliche Schnei- deanforderungen zur Verfü- 64.1 66.1 gung. 64.2 • Klemmhebel (66) des Messerhal- ters (67) nach unten drücken und mit dem unteren Gewindeteil (66.
- Seite 17 Schneiderichtung) einstellen. • Auf der Zwischenplatte (60) befindet sich ein Indexstrich (68.2) als Bezugspunkt für die Skalenteilung zur Einstellung der Deklina-tion. • Zum Fixieren den Klemmhebel (66) in der ge- 68.1 wünschten Position festziehen. Abb. 14 68.2 Leica SM2010 R...
-
Seite 18: Montage Des Klingenhalters Se
Inbetriebnahme Montage des Klingenhalters SE Der Klingenhalter SE ist für konventionelle Ein- wegklingen aller gängigen Fabrikate geeignet. Es gibt ihn in zwei Ausführungen, für Schmalband- klingen und für Breitbandklingen. Der Klingenhalter SE besitzt eine Lateralverschie- bung um die gesamte Breite der Klinge nutzen zu können. - Seite 19 (56) verschließt, einsetzen und mit dem Sechskant-Stiftschlüssel T25 (63) festschrauben. • Zum Klemmen des Klingenhalters auf der Nu- tenplatte die Schraube (52) auf der Rückseite der Klingenhalterbasis (17) mit einem Inbus- schlüssel SW 6 festziehen (Abb. 19) . Abb. 18 Leica SM2010 R...
- Seite 20 Inbetriebnahme Montage des Klingenhalters SE Schrägstellung (Deklination) (Fortsetzung) des Klingenhalters SE • Inbusschraube (52) auf der Rückseite der Klingenhalterbasis mit einem Inbusschlüssel SW 6 lösen. 55.1 • Den Klingenhalter in die gewünschte Position drehen. • Auf der Skala (55.1) an der Rückseite des Klingenhalters (67) die gewünschte Deklina- tion (Schrägstellung des Klingenhalters zur 55.2...
- Seite 21 Detail-Abb. zeigt einen Freiwinkel von 4°. 43.2 Die empfohlene Einstellung des Frei- winkels für den Klingenhalter liegt im Bereich von etwa 4°. 43.1 • Klingenhalter in dieser Position festhalten und die Schraube (15) zum Klemmen wieder festziehen. Abb. 21 Leica SM2010 R...
-
Seite 22: Einsetzen Der Universal-Kassettenklammer
Inbetriebnahme Einsetzen der Universal-Kassettenklammer Die Objektorientierung ermöglicht eine einfache Lagekorrektur der Probenoberfläche bei einge- spannter Probe. In das Schnellspannsystem (29) können alle als Zubehör erhältlichen Objektklammern einge- setzt werden (siehe hierzu Kapitel 7 "Optionales Zubehör"). Dazu wie folgt vorgehen: • Objektkopf (40) durch Drehen des Grobtrieb- rades (36) in die untere Endlage fahren. -
Seite 23: Bedienung
Drehen in Uhr- Drehen entgegen zeigerrichtung Uhrzeigerrichtung bewegt die Pro- bewegt die Probe be zum Messer. zum Messer. Neutral: Drehen des Grobtriebrades bewirkt keine Zustellung. Das Grobtriebrad dreht sich beim Schnei- den nicht mit. Abb. 23 Leica SM2010 R... -
Seite 24: Manuelle Zustellung
Bedienung 5.1.3 Manuelle Zustellung Der Hebel (35) für die manuelle Zustellung befin- det sich vorn rechts am Gerät. • Jedes Drücken oder Ziehen des Hebels bewirkt eine Zustellung zum Trimmen oder Schneiden um den am Skalenrad (33) einge- stellten Wert. 5.1.4 Automatische Zustellung Die Position des Stellknopfes (22) bestimmt den Punkt der Messerschlittenbewegung, an dem die... -
Seite 25: Orientierbare Probenhalteraufnahme
Anzeige der Nullstellung Zur besseren Anzeige der Nullstellung besitzt jede Stellschraube (30, 31) eine rote Markierung (32). Wenn beide Markierungen sichtbar und gleich- zeitig beide Stellschrauben in Nullstellung sind, (Rastpunkt!) befindet sich die Objektorientierung Abb. 26 in Nullstellung (0°). Leica SM2010 R... -
Seite 26: Einspannen Der Probe In Die Universal-Kassettenklammer (Ukk)
Bedienung Einspannen der Probe in die Universal-Kassettenklammer (UKK) Achtung! Immer zuerst die Probe und DANACH das Messer oder die Klinge einspannen. Vor jeder Manipulation an Messer/Klin- ge und Probe, sowie vor jedem Proben- wechsel und in den Arbeitspausen muss der Messerschlitten arretiert und die Messerschneide/Klingenschneide dem Fingerschutz abgedeckt werden! •... -
Seite 27: Einspannen Einer Einwegklinge
• Klemmhebel (46) der Andruckplatte (48) lösen. • Fingerschutz (14) nach links schieben und da- bei den schwarzen Druckknopf (51) gedrückt halten. Die Klinge wird dadurch so weit seit- lich herausgeschoben, dass sie problemlos entnommen werden kann. Abb. 29 Leica SM2010 R... -
Seite 28: Austausch Der Andruckplatte
Bedienung Austausch der Andruckplatte Der Klingenhalter SE kann von Schmalbandklingen auf die Verwen- dung von Breitbandklingen - und umgekehrt - umgerüstet werden. Dazu müssen jeweils die Andruckplat- te (48) und die die dazu passende Ein- führhilfe (57) ausgetauscht werden. Zum Austausch wie folgt vorgehen: •... -
Seite 29: Messer Einsetzen
• Messer aus dem Messerkasten ent- nehmen und vorsichtig einsetzen. • Beide Klemmschrauben (72) abwech- selnd anziehen bis beide fest sind und das Messer mit dem Fingerschutz abdecken. Zum Einspannen einer Klin- genschiene in gleicher Weise verfahren. Abb. 34 Leica SM2010 R... -
Seite 30: Schneiden
Bedienung Schneiden Anschneiden der Probe (Trimmen) Beim Anschneiden kann die Zustellung der Probe entweder durch Drehen des Grobtriebrades (36) oder über den manuellen Zustellhebel (35) aus- gelöst werden. • Messerschlitten (11) mit dem Griff (12) hinter die Probe stellen. • Fingerschutz (14) des Klingen-/Messerhalters nach rechts ziehen. -
Seite 31: Probenwechsel Bzw. Unterbrechung Der Arbeit
Boden des Dispensers schieben, bzw. Messer aus dem Messerhalter nehmen und in den Messerkasten legen. • Probe aus der Objektklammer entnehmen. • Herumliegende Schnittabfälle in die Schnittabfallwanne befördern und Schnittabfallwanne entleeren. • Gerät reinigen (siehe hierzu Kapitel 8.1). Leica SM2010 R... -
Seite 32: Reinigung Und Wartung
Reinigung und Wartung Reinigen des Gerätes • Vor dem Ausbau eines Messer/Klingenhalters immer erst Messer bzw. Klinge entfernen! • Nicht benutzte Messer stets im Messerkasten aufbewahren! • Messer nie mit der Schneide nach oben abstellen und niemals versuchen, ein fallendes Messer aufzufangen! •... - Seite 33 Zeit zu Zeit (z.B. nach einer Reinigung im Wärmeofen oder mit Lösungsmitteln) mit dem Öl Nr. 405 zu ölen. • Das Gerät mindestens 1 x jährlich von einem durch Leica autorisierten Kundendiensttechniker überprüfen zu lassen. Der Zeitraum richtet sich danach, wie stark das Gerät beansprucht wird.
-
Seite 34: Optionales Zubehör
Optionales Zubehör Bestellinformationen Supermega-Kassettenklammer mit Adapter, silber ..............14 0508 42634 Universal-Kassettenklammer mit Adapter, silber ..............14 0508 42635 HN40-Klammer mit Adapter, silber ..................... 14 0508 42637 Standard-Objektklammer mit Adapter, silber ................14 0508 42632 Trockeneiswanne mit Adapter, silber ..................14 0508 42641 Messerhalter SN, komplett ...................... - Seite 35 Probengröße: 40 x 29 mm (L x B) Bestell-Nr..........14 0508 42635 Abb. 37 HN40-Spannklammer, mit Adapter, silber zur Aufnahme ins Schnellwechselsystem für Probenaufnahmen maximale Probengröße: 59 x 45 mm (L x B) Bestell-Nr.......... 14 0508 42637 Abb. 38 Leica SM2010 R...
- Seite 36 Optionales Zubehör Standard-Objektklammer, mit Adapter, silber zur Aufnahme ins Schnellwechselsystem für Probenaufnahmen maximale Probengröße: 79 x 60 mm (L x B) Bestell-Nr.......... 14 0508 42632 Abb. 39 Trockeneiswanne mit Adapter, silber Bestell-Nr........... 14 0508 42641 1 Paar Kältehandschuhe, Gr. 8 Bestell-Nr.
- Seite 37 - 1 Klingeneinführhilfe SB .... 14 0508 43686 Bestell-Nr.......... 14 0508 43693 Andruckplattenkit BB, komplett bestehend aus: - 1 Andruckplatte BB ..... 14 0508 43691 - 1 Klingeneinführhilfe BB .... 14 0508 43687 Abb. 43 Bestell-Nr.......... 14 0508 43694 Leica SM2010 R...
- Seite 38 Optionales Zubehör Messerhalter SN, komplett für nachschleifbare Messer oder Klingenschie- nen. Klingenhalterdeklination mit Skala für repro- duzierbare Einstellung bis 45°. 2 Klemmschrauben zum schnellen und stabilen Einspannen des Schneidwerkzeuges. Sicheres seitliches Verschieben des Schneid- werkzeuges zum Ausnutzen der gesamten Schneide. Platzsparender integrierter Finger- schutz in Signalfarbe.
- Seite 39 Bestell-Nr.......... 14 0216 07132 Abb. 49 Messer, 22 cm Profil C, Stahl für Paraffin- und Kryoschnitte; Hinweis: inklusive Messerkasten 14 0213 11141 Bestell-Nr.......... 14 0216 07116 Abb. 50 Kugelgriff, komplett Bestell-Nr.......... 14 0508 42565 Abb. 51 Leica SM2010 R...
- Seite 40 Optionales Zubehör Leica Schmalband-Einwegklingen - Typ 819 Länge 80 mm, Höhe 8 mm 1 Packung à 50 Stück Bestell-Nr.......... 14 0358 38925 Abb. 52 Leica Breitband-Einwegklingen - Typ 818 Länge 80 mm, Höhe 14 mm 1 Packung à 50 Stück Bestell-Nr.
-
Seite 41: Problemlösungen
• Probe durch Drehen des Grob- und damit kein Schnitt. reicht. triebrades nach unten fahren. 2. Starker Klingenverbrauch • Es wurde mit zu hohen Schneide- • Schneidegeschwindigkeit und/ kräften gearbeitet. oder Schnittdicke beim Trimmen anpassen. Kleinere Schnittdicke wählen, Messerschlitten langsa- mer bewegen. Leica SM2010 R... -
Seite 42: Gewährleistung Und Service
Leica-Verkaufsgesellschaft bzw. der Gesellschaft, von der Sie das Vertragsprodukt bezogen haben. Serviceinformation Wenn Sie den technischen Kundendienst oder Ersatzteile benötigen, wenden Sie sich bitte an Ihre Leica Vertretung oder den Leica Händler, von dem Sie das Gerät gekauft haben. Folgende Angaben zum Gerät sind erforderlich: •... -
Seite 43: Dekontaminationsbestätigung
Dekontaminationsbestätigung Jedes Produkt, das an Leica Biosystems zurückgegeben wird oder vor Ort gewartet werden muss, ist ordnungsgemäß zu reinigen und zu dekontaminieren. Sie finden die Vorlage für die Dekontamina- tionserklärung auf unserer Website, www.LeicaBiosystems.com, im Produktmenü. Diese Vorlage ist zum Zusammenstellen aller erforderlichen Daten zu verwenden. - Seite 44 Notizen Gebrauchsanweisung V 1.6 RevG – 10/2018...
