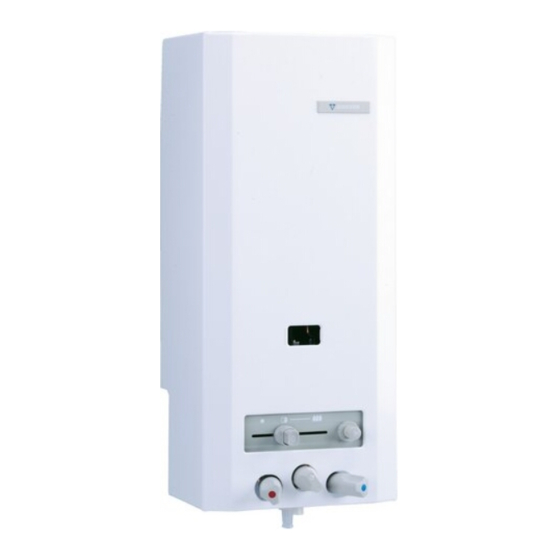

Installationsanleitung
Gas-Durchlauferhitzer
W 125...TZ1
W 125 K...TZ1
-
Nach Installation des Gerätes ist beiliegender Aufkleber entsprechend der eingestellten Leistung auszufüllen und am
Gerät anzubringen
-
DER EINBAU DARF NUR DURCH EINEN ZUGELASSENEN FACHBETRIEB ERFOLGEN.
-
Die einwandfreie Funktion ist nur gewährleistet, wenn diese Installationsanleitung und die Bedienungsanleitung eingehalten
werden.
-
Diese Installationsanleitung ist dem Kunden auszuhändigen.
-
Der Fachmann erklärt dem Kunden die Wirkungsweise und Bedienung des Gerätes.
-
Gemäss § 9 der Heizungsanlagenverordnung hat der Betreiber die Pflicht, die Anlage regelmässig warten zu lassen, um
eine zuverlässige und sichere Funktion des Gerätes sicherzustellen. Die Wartung darf nur von zugelassenen Fachbetrieben
ausgeführt werden.
Für IHRE SICHERHEIT
Bei Gasgeruch:
1. Gashahn schliessen
2. Fenster öffnen
3. Keine elektrischen Schalter betätigen
4. Offene Flammen löschen
5. Sofort Gasversorgungsunternehmen anrufen
Lagern und verwenden Sie keine entflammbaren
Materialien und Flüssigkeiten in der Nähe des Gerätes.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Junkers W125
Inhaltszusammenfassung für Junkers W125
- Seite 1 Installationsanleitung Gas-Durchlauferhitzer W 125...TZ1 W 125 K...TZ1 Für IHRE SICHERHEIT Bei Gasgeruch: 1. Gashahn schliessen 2. Fenster öffnen 3. Keine elektrischen Schalter betätigen 4. Offene Flammen löschen 5. Sofort Gasversorgungsunternehmen anrufen Lagern und verwenden Sie keine entflammbaren Materialien und Flüssigkeiten in der Nähe des Gerätes. Nach Installation des Gerätes ist beiliegender Aufkleber entsprechend der eingestellten Leistung auszufüllen und am Gerät anzubringen DER EINBAU DARF NUR DURCH EINEN ZUGELASSENEN FACHBETRIEB ERFOLGEN.
-
Seite 2: Inhaltsverzeichnis
INHALT Seite Angaben zum Gerät Gerätebeschreibung 2. 1 Ausstattung Anschlusszubehör Typenübersicht Aufbau Technische Daten Installation und Inbetriebnahme 4. 1 Vorschriften Aufstellung Geräte und Anschlussmasse Gas-Einstellung 5. 1 Düsendruck-Einstellmethode Volumetrische Einstellmethode Einstellen nach Temperaturerhöhung Einstellen der Zündflamme Reduzierte Leistung Flüssiggasgerät Gasart-Umstellung Bedienung Wartung Gas-Einstellwerte... -
Seite 3: Angaben Zum Gerät
W125 S… Strömungssicherung für den Schornsteinanschluss (W125K...). Mit Abgasabweiser für Schweiz und Österreich (W125...). Vorderschale weiss kunststoffbeschichtet. Für den Warmwasserbedarf in Küche und Bad. Universell verwendbarals Direktzapfer, Fernzapfer oder Direkt- und = Gas-Warmwassertherme Fernzapfer. = Leistungskennzahl 8,7 kW (125 kcal/min) -
Seite 4: Aufbau
Aufbau Schema der Gas-/Wasserarmatur für Stadtgas/Erdgas und für Flüssigas 14 Zündgasrohr 17 Grosses Gasventil 18 Kleines Gasventil 19 Überzündbolzen 20 Hauptgasventil 22 Zündgastaste 23 Leistungsschieber 24 Piezozünder 25 Wassersieb 26 Ventil (warm) 27 Ventil (kalt) 28 Warmwasser-Rohr 29 Kaltwasser-Rohr 30 Warmwasser-Auslauf 31 Wassermengenregler 32 Wählerschraube 35 Gaszuführungsrohr... -
Seite 5: Technische Daten
Technische Daten Gerätetyp Einheit W 125…T1/TZ1 Nennleistung Nennbelastung 10.5 Gas-Anschlussfliessdruck Statdtgas/Ferngas oder Gas/Luftgemische mbar 7.5 - 15 Erdgas mbar Flüssigas (Butan) mbar Flüssigas (Propan, Österreich) mbar Flüssigas (Butan, Schweiz) mbar Anschlusswert (bezogen auf HuB bei 15° C - 1013 mbar trocken) Stadtgas (HuB = 4,2 kWh/m Flüssiggas/Luft (HuB = 6,5 kWh/kg) Erdgas L (HuB = 8,5 kWh/m... -
Seite 6: Installation Und Inbetriebnahme
Installation und Inbetriebnahme wasserseitig eine metallische Rohrverbindung von 1,5 m vorzusehen. 4. 1 Vorschriften Vor der Installation der Therme ist die Stellungnahme des Gasversorgungsunternehmens und des Bezirks- Schornsteinfegermeisters einzuholen. Die Aufstellung, der gas- und abgasseitige Anschluss und die Inbetriebnahme dürfen nur von einem beim Gasversorgungsunternehmen eingetragenen Installations- unternehmen erfolgen. - Seite 7 Überputz-Installation Oxystop-Geräte für Österreich und Schweiz Gasanschluss Stadt - und Erdgas: - Gas-Absperrhahn R1/2" montieren Das Gerät ist mit einer Oxystop-Einrichtung ausgerüstet, die das Gerät bei einem erhöhten CO -Gehalt in der Raumluft abschaltet. Erlischt die Zündflamme oder schaltet das Gerät während des Betriebes ab, ohne dass das Gerät ausgeschaltet wurde, handelt es sich um eine Sicherheitsabschaltung.
-
Seite 8: Geräte Und Anschlussmasse
Geräte und Anschlussmasse Bild 6 W125 K... Bild 7 W125 ... Abgasabweiser Piezozünder Anzündöffnung Wasserarmatur Mantelschale Rändelschraube Zündgastaste Gasarmatur Auslauftulle Innenkörper Kaltwasser-Zapfventil Strömungssicherung Warmwasser-Zapfventil Schnorchel (bei Oxystop-Geräten) Wassermengenwähler Abgasüberwachung 6 720 606 878... -
Seite 9: Gas-Einstellung
Gas-Einstellung 1.4 Gas-Absperrhahn schliessen, U-Rohr-Manometer abnehmen und Dichtschraube D festziehen. 1.5 Dichtschraube A lösen und U-Rohr-Manometer anschliessen. 1.6 Gasabsperrhahn öffnen und Gerät in Betrieb nehmen 1.7 Erforderlicher Anschlussfließdruck: Erdgas: 18 - 25 mbar (180 - 250 mm WS) Flüssiggas: 30 mbar (300 mm WS) bzw. 50 mbar (500 mm WS) 1.8 Bei Drücken zwischen 15 und 18 mbar nur 85 % der Nennwärmebelastung einstellen. -
Seite 10: Einstellen Der Zündflamme
Einstellen des Gerätes über die Gasart-Umstellung Temperaturerhöhung Original Umbausatz für neue Gasart verwenden. Fabrikneue bzw. entkalkte und gereinigte Geräte lassen Gerätetyp und Gasart angeben. sich auch über die Temperaturerhöhung des Wassers einstellen. - Gerät in Betrieb nehmen, Leistungsschieber und Wassermengenwãhler muss rechts am Anschlag sein. Verschlusskappe über Einstellschraube E entfernen. -
Seite 11: Bedienung
Die Verwendung für Dusch- und Badezwecke ist gemäss ÖVGW-Richtlinie G 1 (ÖVGW- TR Gas) verboten. Oxystop-Geräte Das Gerät W125... ist mit einer Oxystop-Einrichtung augerüstet, die das Gerät bei einem erhöhten CO -Gehalt in der Raumluft abschaltet. Erlischt die Zündflamme oder schaltet das Gerät wahrend des Betriebes selbständig ab, handelt es sich um eine... -
Seite 12: Wartung
Wartung Jährliche Servicearbeiten (Bild 1, Pos. 55) - Innenkörper ausbauen. - Innenkörper mit starkem Wasserstrahl abspülen. Nach ein- bis zweijähriger Benutzung ist das Gerät zu - Wenn die Verschmutzungen sich nicht beseitigen lassen: überprüfen, gründlich zu reinigen und ggf. zu entkalken. Lamellen in heißes Wasser mit Spülmittel tauchen und Die Wartung darf nur von einem zugelassenen Installateur sorgfältig reinigen. - Seite 13 Abgasüberwachung Die Abgasüberwachung darf auf keinen Fall ausgeschaltet, verfälscht oder durch ein anderes Teil ersetzt werden. Betrieb und Vorsichtsmassnahmen Die Abgasüberwachung prüft, ob Abgas an der Strömungssicherung austritt. Falls diese nicht ausreichend sind, schaltet sich das Gerät selbstständig aus, so dass die Verbrennungsgase nicht in den Raum strömen können, in dem der Brenner installiert wurde.
-
Seite 14: Gas-Einstellwerte
Gas-Einstellwerte Wobbe- Düsentruck (mbar) Gasmenge (l/min)**) Düsen Heizwert Index bei Nennleistung bei Nennleistung Wo = Haupt- Zünd- 100% 100% brenner brenner kWh/m Stadtgas 2.40 Stadtgas 4.19 5.35 4.53 5.69 4.88 6.05 5.23 Stadtgas 6.40 5.52 schwarz 6.98 5.99 7.56 6.45 11.8 9.30 7.91... - Seite 15 6 720 606 878...
