Homarus

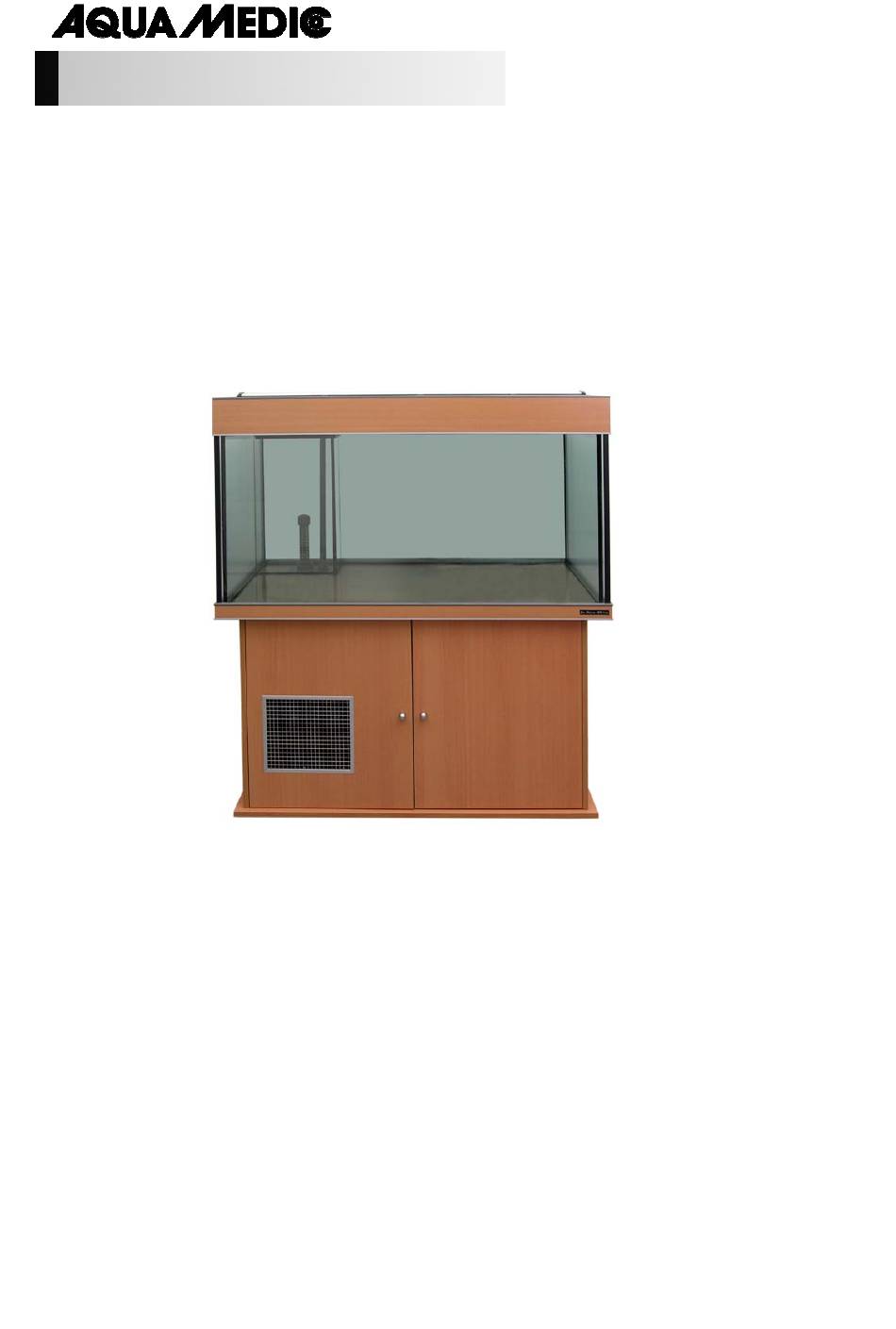

Bedienungsanleitung D

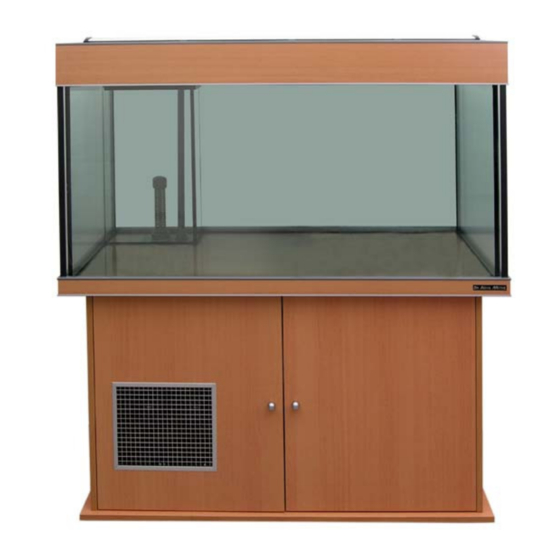

Das Meerwasseraquarium Homarus ist ein Komplettsystem, das alle wichtigen Teile eines
Kaltwasser-Meerwasseraquariums beinhaltet. Es wird mit einem modifizierten Filtersystem Marin
1000, einer sun cover 2 x 54 W, der Umwälzpumpe Ocean Runner OR 3500, einem Kühler und
Unterschrank mit tragendem Gestell aus Edelstahl geliefert.
Um die Kondensation innerhalb des Unterschranks zu verringern, sind alle Filterbestandteile in
einem Glasbehälter mit Schiebetüren untergebracht und das Aquarium aus Isolierglas hergestellt.
Der gesamte Inhalt beträgt ca. 525 Liter.
Abmessungen: 136 x 68 x 142,5 cm.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aqua Medic Homarus

Inhaltszusammenfassung für Aqua Medic Homarus

  • Seite 1 Homarus Bedienungsanleitung D Das Meerwasseraquarium Homarus ist ein Komplettsystem, das alle wichtigen Teile eines Kaltwasser-Meerwasseraquariums beinhaltet. Es wird mit einem modifizierten Filtersystem Marin 1000, einer sun cover 2 x 54 W, der Umwälzpumpe Ocean Runner OR 3500, einem Kühler und Unterschrank mit tragendem Gestell aus Edelstahl geliefert.

  • Seite 2: Lieferumfang

    Abb. 1: Die korrekte Einstellung der Rieselplatten, der BactoBalls und des 25 mm Rohres im Homarus Aquarium. Stellen Sie während des Betriebs sicher, dass das blaue Winkelstück sauber ist, da dieser Winkel einen Rücklauf des Aquariumwassers verhindert. Ein Rücklauf kann aufgrund von Stromausfällen auftreten oder wenn die Umlaufpumpe des Ocean-Runner 3500 abgestellt wird.

  • Seite 3: Technische Daten

    8. Werkzeug für Verschraubungen 9. Stützstrebe 10. Zulaufverrohrung Filter 11. Zulauf Kühler Jetzt kann das Homarus Aquarium mit Wasser befüllt werden. Nach dem Befüllen alle Verschraubungen und die gesamte Verrohrung auf Dichtigkeit prüfen. Ggfs. müssen die Verschraubungen nachgezogen werden. Strömung Bitte beachten Sie, dass die benötigte Durchflussmenge im Aquarium von der Art und Anzahl der...

  • Seite 4: Sicherheitshinweise

    Die Leuchten sind nur dann wasserdicht, wenn diese Ringe richtig montiert sind. Achten Sie auch auf den richtigen Sitz der Dichtung am Fassungsring. Schalten Sie die Leuchte erst ein, wenn die Leuchtstofflampen montiert und die Fassungsringe angezogen sind. Ersetzten Sie defekte Fassungsringe durch Original Ersatzteile von Aqua Medic. 2.6. Wartung und Pflege Die Standzeit der T5-Röhren beträgt ca.

  • Seite 5: Allgemeine Beschreibung Des Systems

    Filtersystem Marin 1000 mit Kohlefilter 3.1. Allgemeine Beschreibung des Systems Wasser fließt Aquarium über einen Überlaufschacht oder eine andere Überlaufeinrichtung in die drei Rieselfiltermodule. Hier wird es biologisch aufbereitet. Die Rieselfilter sind BactoBalls gefüllt. Durch große Oberfläche wird eine große Ansiedlungsfläche für Bakterien geschaffen.

  • Seite 6: Eiweißabschäumer

    Reaktionsrohr Luftansaugdüse) dem nachgeschalteten Rieselfilter mit Vorlaufkammer, darunterliegender Rieselkammer mit Verrieselungsplatte. Die Rieselplatte ist gefüllt mit Aqua Medic BactoBalls. einer Dispergatorpume inkl. Aqua Medic Nadelrad Turboflotor Marin 1000 Abb. 4: 1) Regulierstutzen 2) Luftansaugdüse 3) Wasserzulauf 5) Bajonettring 6) Schaumtopf...
  • Seite 7 Die Dispergatorpumpe des Turboflotors 1000 saugt das Wasser aus dem Abschäumer selbsttätig an, vermischt es im Kreiselgehäuse mit Luft, die durch den dort entstandenen Unterdruck angesogen und vom Aqua Medic Nadelrad in feinste Luftblasen zerschlagen wird. Dieses Wasser- Luft-Gemisch wird dann in das Reaktionsrohr des Eiweißabschäumers hineingepumpt, wo sich die organischen Inhaltstoffe an die Blasen anlagern und ein Schaum entsteht, der schließlich in den...
  • Seite 8 Der Abschäumer schäumt zu stark, Schaum zu nass: Wasserdurchfluss zu stark 3.3. Kohlefilter Kohlefilter Homarus Abb. 5: 1) Zulauf von PF 1000 2) Auslauf 3) Verschlussklammer 4) Dichtung (ohne Abb.) Zum Öffnen des Kohlefilters die Pumpe PF 1000 abstellen und die Klammern entfernen.
  • Seite 9 Garantie AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Auf die Dichtigkeit des Beckens gewähren wir eine Garantie von drei Jahren. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen (ausgenommen Frachtkosten).
  • Seite 10 Homarus Operation Manual ENG The saltwater aquarium Homarus is a system designed to provide all essential components for a marine aquarium. It is supplied with the Marin 1000 filtration system, sun cover 2 x 54 W, Ocean Runner 3500 circulation pump, cooling unit and stainless steel framed cabinet.

  • Seite 11: Unpacking And Set Up

    BactoBalls from getting into the drain pipe. • Fill chamber thoroughly with BactoBalls. Fig. 1: Proper adjustment of trickle plates, BactoBalls and 25 mm pipe in the Homarus aquarium. Make sure during operation that the blue elbow is clean since this elbow prevents a return of aquarium water.

  • Seite 12: Technical Data

    10. Flow pipework filter 11. Inflow cooling unit Now, the Homarus aquarium is ready to be filled with water. After filling, all screw connections and pipework has to be checked on tightness. If necessary, the screw connections have to be pulled tight.

  • Seite 13: Safety Advices

    Check the lamp thoroughly for damage that might have incurred through transportation. In case of any complaints, please contact your dealer directly. 2.4. Bulbs The lighting system is being delivered without any lamps. We do recommend to use Aqua Medic’s T5 fluorescent lamps Ocean White and Ocean Blue for saltwater aquaria. Model Fluorescent lamps Fluorescent lamps’...

  • Seite 14: General Description Of The System

    Filter system Marin 1000 incl. carbon filter 3.1. General description of the system The water is flowing from the aquarium via an overflow chamber or another overflow device into the three trickle filter modules. Here,the water is treated biologically. The trickle filter modules are filled with Bactoballs.
  • Seite 15 Original skimmer (foam cup and top cover, reaction-pipe, air injection nozzle). Post-switched trickle filter module including entrance chamber, trickling chamber (lying underneath) with trickle plate which is filled with Aqua Medic Bactoballs. Venturi pump including Aqua Medic needle wheel. Turboflotor Marin 1000 Fig.
  • Seite 16 The venturi pump of the Turboflotor 1000 sucks the water out of the filter chamber, mixes it in the pump housing with air which is sucked and cut into small bubbles by the Aqua Medic needle wheel. This water/air mixture is pumped into the reaction pipe of the protein skimmer where organic substances are taken up by bubbles.

  • Seite 17: Carbon Filter

    Water flow is too strong. 3.3. Carbon filter Carbon filter Homarus Fig. 5: 1) Inlet of PF 1000 2) Outlet 3) Sealing clamp 4) Sealing (no pict.) For opening the carbon filter, turn the pump PF 1000 off and remove clamps.
  • Seite 18 These statements do not affect your statutory rights as a customer. If your AB Aqua Medic GmbH product does not appear to be working correctly or appears to be defective please contact your dealer in the first instance.
