4.2

Hauptbestandteile

4.2.1

Pumpe

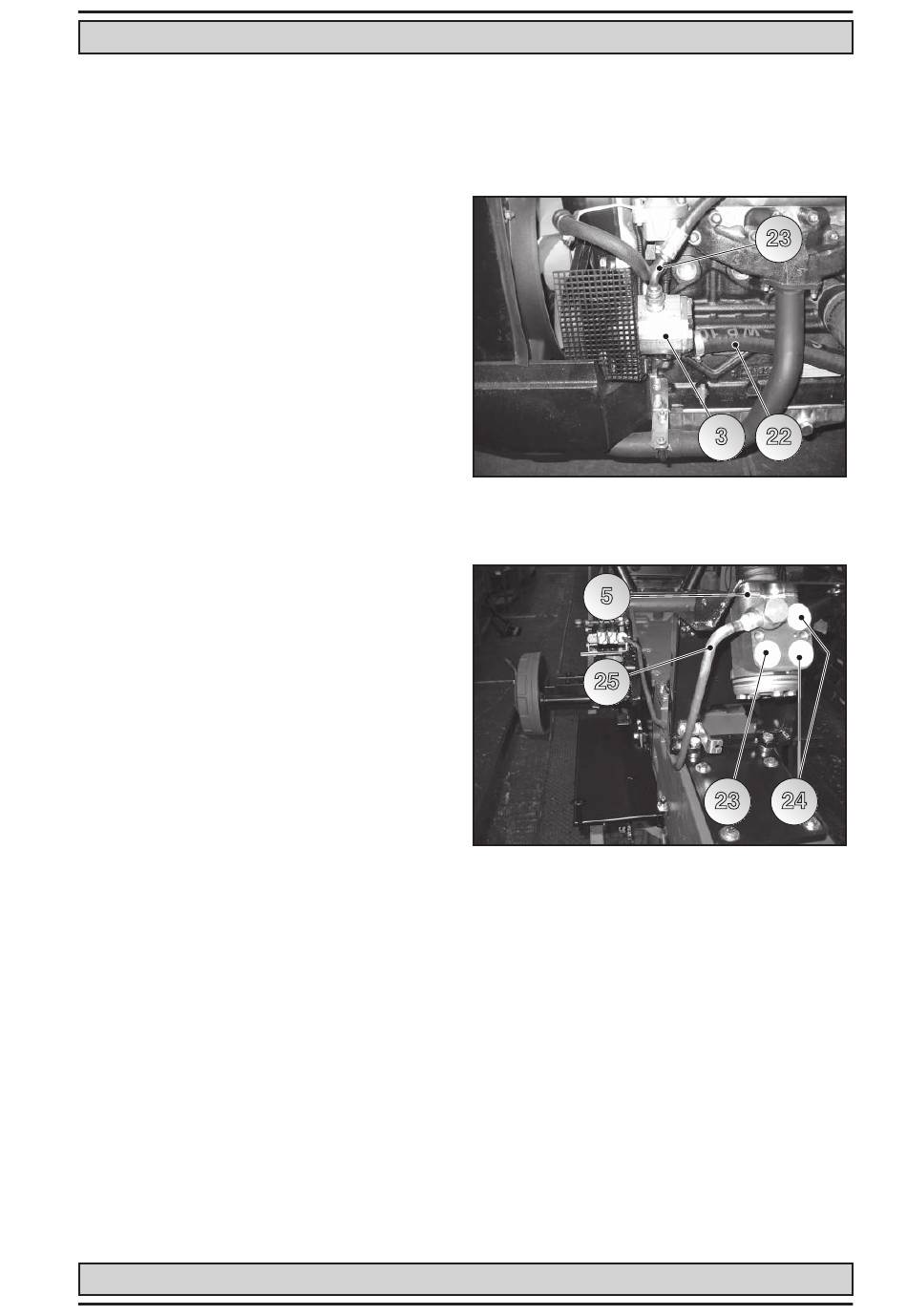

Die hydraulische Zahnradpumpe (3), die auf der
linken Seite des Traktors montiert ist, steuert den
hydraulischen Kreislauf in vollem Umfang.
Die Förderbohrung befindet sich im oberen Teil des
Pumpengehäuses, während die Saugbohrung sich
im unteren Teil befindet.
Die Fördermenge der Pumpe (3) beträgt 18,5 dm3/
min, und das geförderte Öl (23) läuft zur Hydrolenkung.
Die Saugbohrung nimmt das Öl durch den Filter (2)
(Abb.6.3) vom Schaltgetriebe auf.
4.2.2

Hydrostatische Lenkung

Das von der Pumpe durch die Leitung (23) kommende
Öl speist das Steuergerät der Hydrolenkung (5), um
dann durch die Leitungen (24) die Lenkzylinder zu
versorgen.
Das von der Hydrolenkung zurücklaufende Öl (25)
speist den Rest des hydraulischen Kreislaufs.
HYDRAULISCHE ANLAGE HECKKRAFTHEBER
UND
3
5
25
23
23
22
Abb. 6.4
24
Abb. 6.5
6-11
