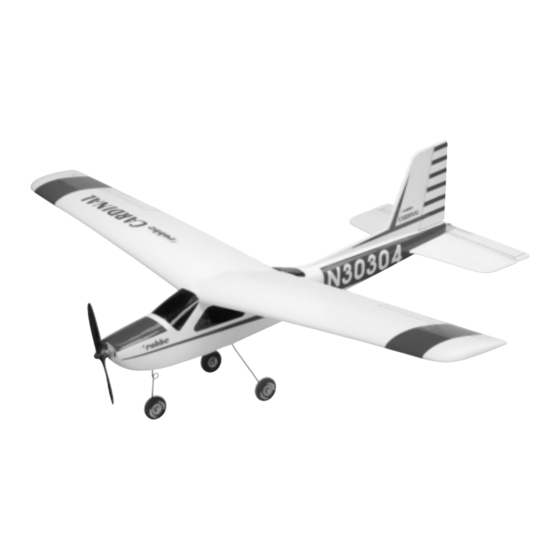

- Seite 1 Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et d´utilisation robbe Cardinal No. 3026...
- Seite 2 Arcel Die Cardinal ist aus dem schlagzähen Formschaum TheCardinal is moulded in a tough, resilient foam called Le modèle Cardinal. est réalisé en mousse moulée rési- Arcel gefertigt. Arcel. stant aux chocs Arcel. Dies bedeutet keine größeren Probleme beim Bau des This does not present any major problems when building Cela signifie que la construction du modèle elle-même ne...
- Seite 3 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Zum Verkleben von Metall- oder Kunststoffteilen mit Use epoxy for all joints where metal or plastic parts are to Pour coller les éléments en métal et en plastique avec la Formschaum ausschließlich Epoxy verwenden.
- Seite 4 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 1.1, 1.2...
- Seite 5 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Bild 1 Fig. 1 Fig. 1 Hinweis zu den Angüssen: Alle Angüsse an den Arcel- Note - moulding flash: remove all excess material atta- Recommandation concernant les bavures d’injection : Teilen mit einem scharfen Messer entfernen ched to the Arcel components using a sharp knife.
- Seite 6 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026...
- Seite 7 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Baustufe 2, der Antrieb Stage 2, the power system Stade 2, l‘entraînement Bezeichnung, Maße in mm Stück Description, size in mm No. off N° Désignation, cotes en mm Nbre de pièces Rumpf...
- Seite 8 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 (2.3)
- Seite 9 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Bild 11 Fig. 11 Fig. 11 - Die Einheit in den Rumpf 2.1 setzen und ausrichten. Bei - Place the motor assembly in the fuselage 2.1 and align - Installer l’unité dans le fuselage 2.1 et l’y centrer.
- Seite 10 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026...
- Seite 11 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Baustufe 3, RC-Einbau Stage 3, RC installation Stade 3, mise en place de l’ensemble de réception Bezeichnung, Maße in mm Stück Description, size in mm No. off N° Désignation, cotes en mm Nbre de pièces...
- Seite 12 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 4.1, 4.2 4.5, (4.6) 4.5, (4.6) 4.1, 4.2 90°...
- Seite 13 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Baustufe 4, die Leitwerke Stage 4, the tail panels Stade 4, les empennages Bezeichnung, Maße in mm Stück Description, size in mm No. off N° Désignation, cotes en mm Nbre de pièces...
- Seite 14 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026...
- Seite 15 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Bilder 24 und 25 Figs. 24 and 25 Fig. 24 et 25 - Löcher für die Scharniere im Höhenruder 4.3 und - Pierce holes for the hinges in the elevator 4.3 and rud- - Prépercer les trous des charnières dans la gouverne de...
- Seite 16 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Ø 2 mm...
- Seite 17 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Bild 28 Fig. 28 Fig. 28 - Das Seitenleitwerk 4.6 mit Formteil aufsetzen und kor- - Place the fin and strake 4.6 on the fuselage and check - Mettre la dérive 4.6 en place avec l’élément formé et en rekten, rechtwinkligen Sitz zum Höhenleitwerk prüfen.
- Seite 18 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 5.5, 5.6 5.5, 5.6 5.5, 5.6...
- Seite 19 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Baustufe 5, das Fahrwerk Stage 5, the undercarriage Stade 5, l’atterrisseur Bezeichnung, Maße in mm Stück Description, size in mm No. off N° Désignation, cotes en mm Nbre de pièces Bugfahrwerk Noseleg unit...
- Seite 20 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Ø 6,5 mm 6.1, 6.2...
- Seite 21 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Baustufe 6, Endarbeiten Stage 6, final work Stade 6, finition Bezeichnung, Maße in mm Stück Description, size in mm No. off N° Désignation, cotes en mm Nbre de pièces Haltebrettchen, 3 x 25 x 53...
- Seite 22 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 6.10 6.10 15 mm 40 mm 6.6 - 6.10...
- Seite 23 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Bild 41 Fig. 41 Fig. 41 - Die Dekorteile 6.6 und 6.7 für den zweiteiligen - Cut out the decals 6.6 and 6.7 for the two-part battery - Couper les éléments de décoration 6.6 et 6.7 du cou- Akkudeckel 6.8 / 6.9 ausschneiden.
- Seite 24 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 6.11 C.G. 75 mm 6.12 Seitenruder, Rudder, Gouvernail „S2“ 6.14 25 mm 25 mm Höhenruder, Elevator, Profondeur „S1“ 10 mm 6.12 10 mm...
- Seite 25 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Bild 45 Fig. 45 Fig. 45 - Zur Festlegung der Akkuposition muß das Modell jetzt - The model must now be balanced in order to determine - Pour déterminer la position de l’accu, il faut maintenant ausgewogen werden.
- Seite 26 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026...
- Seite 27 Cardinal mais son im Flugverhalten der robbe Cardinal, sodaß die a slightly different shape to the robbe Cardinal, but its fly- comportement en vol est exactement identique si bien que Beschreibung für die Cardinal zutrifft.
- Seite 28 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026...
- Seite 29 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Fluganleitung Flying Instructions Instructions de pilotage robbe Cardinal...
- Seite 30 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Flaches, turbulenzfreies Gebiet Aufwindgebiet Fallwindgebiet Schwaches Aufwindgebiet Flat, turbulence-free zone Lift area Downdraught area Weak lift area Zone d´ascendances Zone de vent rabattant Zone plane sans turbulences Ascendances faibles Nicht in Sektor "D" fliegen Do not fly in sector "D"...
- Seite 31 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Das Modell ist bereit zum Erstflug. Es ist einfach zu beherr- Your model should be ready for its first flight. The model is Votre modèle est prêt à entamer son premier vol. Cet avion schen, jedoch müssen, wie bei jedem Flugmodell einige...
- Seite 32 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Horizont Horizon Horizon Wind Vollgas Wind Full throttle Vent Plein gaz 5-10 schnelle Schritte gegen den Wind 5-10 quick paces into the wind 5 à 10 pas rapides face au vent...
- Seite 33 - Do not touch the elevator control at first. - Ne pas actionner la gouverne de profondeur au début. - Allow the Cardinal to gain height in this way. - De cette manière, le modèle Cardinal va prendre de l’alti- tude.
- Seite 34 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3028 Flugabweichung Flugabweichung Flight deviation Flight deviation Ecart de trajectoire Ecart de trajectoire Gewünschte Flugbahn Gewünschte Flugbahn Desired flight path Desired flight path Trajectoire souhaitée Trajectoire souhaitée Korrekturmaßnahmen Gewünschte Trimmstellung Korrekturmaßnahmen Corrective measures...
- Seite 35 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Trimmen auf Geradeausflug Trimming for straight flight Mise au point du vol en ligne droite Das Modell genau beobachten. Bei seitlichem Ausbrechen in Watch the model carefully. If it shows a tendency to veer to Observez le modèle exactement, s’il décroche latéralement,...
- Seite 36 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Windrichtung Wind direction Direction du vent...
- Seite 37 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Der Kurvenflug Turning Le virage Das Modell wird am Anfang zur Eingewöhnung an das Until you have become familiar with the model’s turning char- - Au début, pour s’habituer à son comportement, maintenez...
- Seite 38 Bauanleitung, Assembly instructions, Notice de montage Cardinal 3026 Sinkflug Glide Vol descendant Steigflug Climb Vol ascensionnel Start Launch Windrichtung Décollage Wind direction Direction du vent Landung Landing Atterrisage...
- Seite 39 Nous vous souhaitons beaucoup d’agrément et de suc- Viel Vergnügen und Erfolg mit Ihrem Modell flights with your model. cès avec votre modèle robbe Modellsport GmbH & Co. KG robbe Modellsport GmbH & Co. KG robbe Modellsport GmbH & Co. KG Technische Änderungen vorbehalten We reserve the right to alter technical specification Sous réserve de modification technique...
