Iveco F1CE3481 Reparaturhandbuch Seite 387

REIHE S EURO V

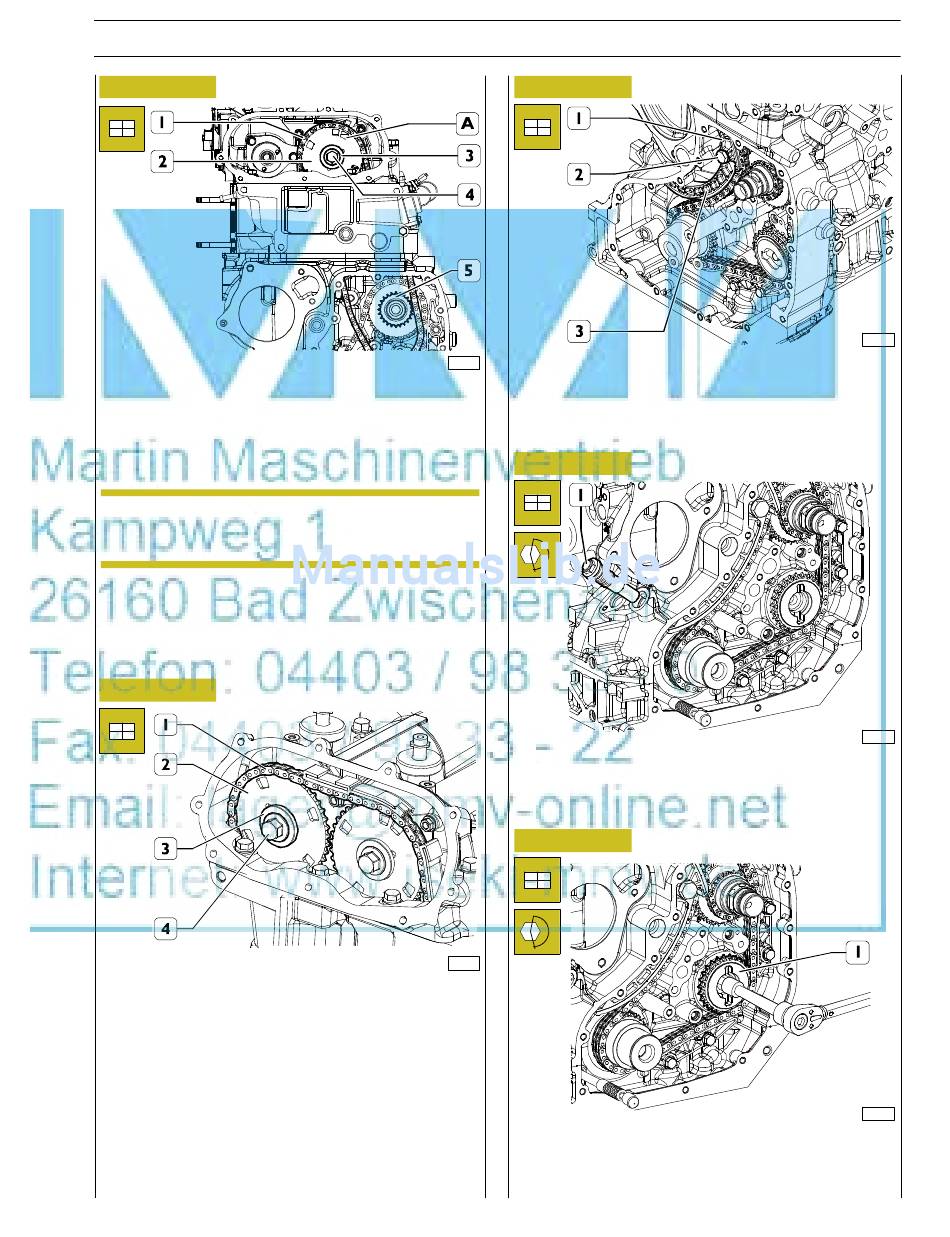

Abb. 170
Die Kette (1) auf dem Zahnrad (5) und dem Zahnrad (2)
positionieren. Das Räderpaar so montieren, dass die Ösen A
bei Einsatz auf den Zentrierstift der Ansaugventil-
Verteilerwelle die Position einnehmen, wie in der Abbildung
gezeigt.
ANM. Der Abschnitt der Kette (1), der zwischen den
beiden Zahnrädern enthalten ist, muss gespannt
sein.
Die Stellschrauben (4) mit der Unterlegscheibe (3)
eindrehen, ohne sie ganz anzuziehen.
Abb. 171
Die Kette (1) auf dem Zahnrad (2) positionieren und
letzteres auf der Steuerwelle der Ablassventile montieren.
Die Stellschrauben (4) mit der Unterlegscheibe (3)
eindrehen, ohne sie ganz anzuziehen.
Veröffentlichung P1D32S015 D
ABSCHNITT 7 - ALLGEMEINE MECHANISCHE ÜBERHOLUNG
Abb. 172
88358
Den Zustand der beweglichen Gleitbacken (1 und 3)
kontrollieren. Bei Verschleiß diese austauschen.
Die beweglichen Gleitbacken (1 und 3) positionieren und am
Gehäuse mit dem Bolzen (2) befestigen, diesen zum
vorgeschriebenen Drehmoment anziehen.
Abb. 173
Den hydraulischen Riemenspanner (1) eindrehen und zum
vorgeschriebenen Drehmoment anziehen.
Abb. 174
150718
Die Stellschraube des Zahnrades (1) an der Welle für die
Steuerung der Pumpe der hydrostatischen Lenkung zum
vorgeschriebenen Drehmoment anziehen.
