f) Montage du régulateur de vol
Attention !
Pour le bon fonctionnement du modèle réduit, nous vous recommandons d'utiliser un régulateur de vol
Brushless d'un courant permanent admissible d'au moins 35 A.

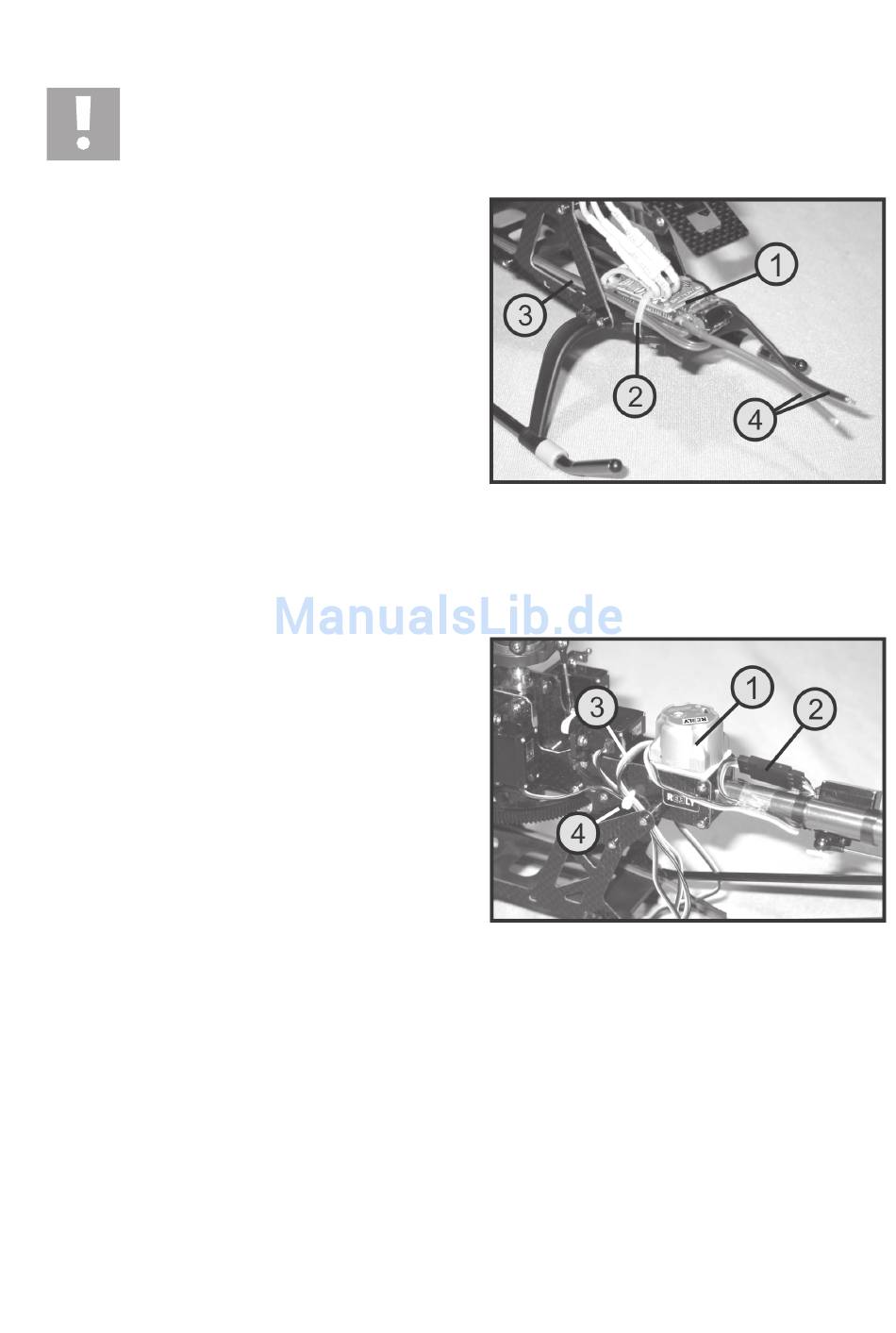

A l'aide du pad adhésif double-face en mousse, le
régulateur de vol (1) est collé sur la plaque de sol avant
comme indiqué dans la figure.
Ensuite, les câbles du moteur sont fixés additionnellement
par un serre-câbles (2).
Le câble de raccordement du récepteur (3) est passé
latéralement à travers le châssis vers l'arrière où le
récepteur sera monté plus tard.
Pour le raccordement de l'accumulateur de propulsion,
vous devez encore souder des connecteurs appropriés
de votre système de connexion préféré sur les câbles
d'alimentation du régulateur (4).
g) Montage du gyroscope piézoélectrique
Une plaque adhésive double face en mousse synthétique
fournie avec le gyroscope permet de coller le gyroscope
piézoélectrique (1) comme indiqué dans la figure sur le
support du tube arrière.
Une bande adhésive permet d´assurer l´assemblage au
servo du rotor arrière (2) et de fixer le câble enroulé sur le
tube arrière.
Le câble de raccordement (3) du gyroscope est fixé avec
les deux câbles de servo par un serre-câbles (4) sur le
côté gauche du châssis.
66
Figure 10
Figure 11
