3.

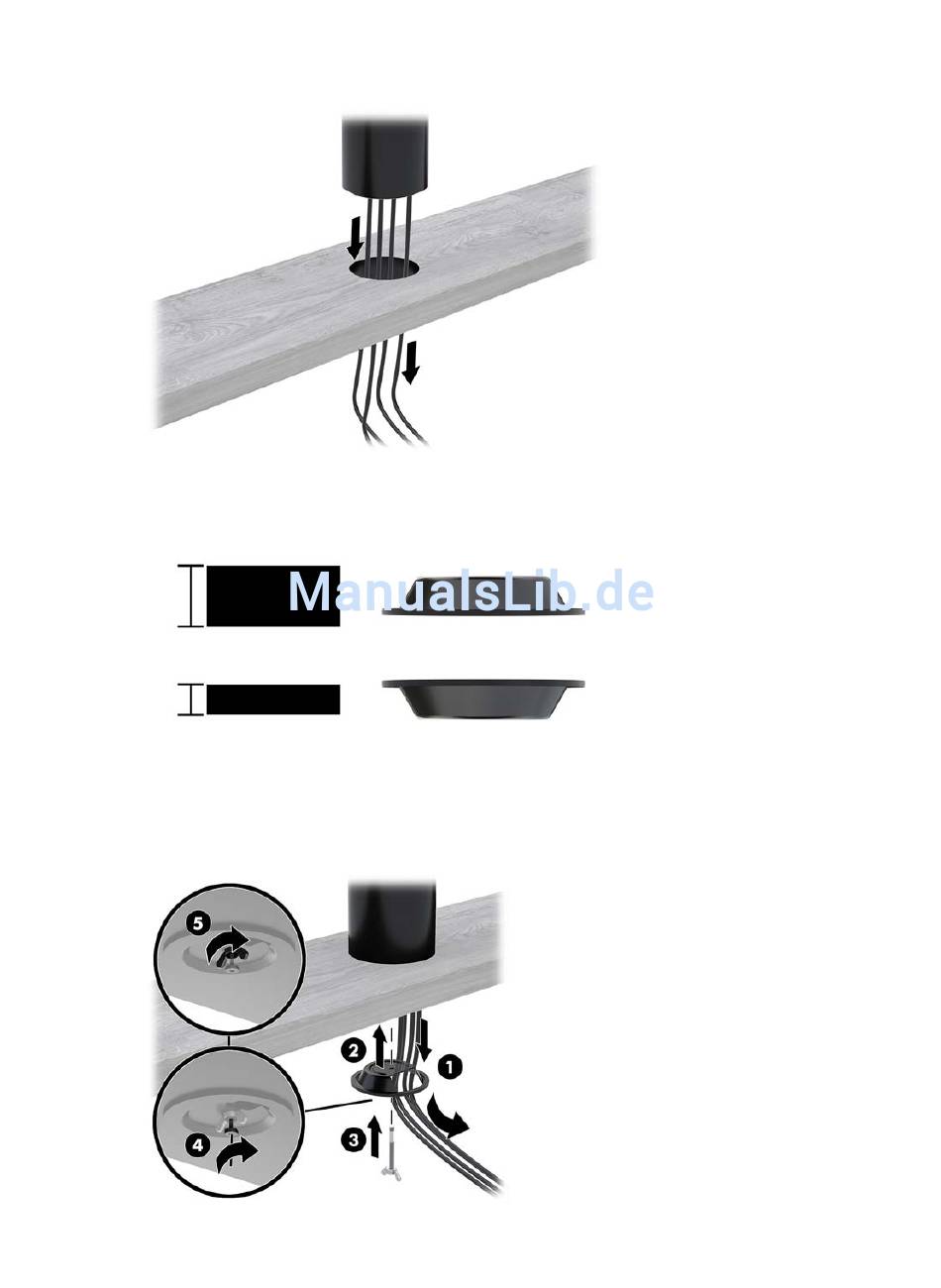

Halten Sie das Oberteil der Montagehalterung gegen den Boden der Säule, führen Sie die Kabel durch die
Öffnung in der Montagefläche und setzen Sie die Säule dann auf die Öffnung in der Montagefläche.
4.
Die Unterseite der Montagehalterung kann abhängig von der Stärke der Montagefläche in zwei
Richtungen ausgerichtet werden. Richten Sie die Halterung richtig aus, bevor Sie sie für Ihre Anwendung
befestigen.
5.
Führen Sie die Kabel durch die Öffnung am Boden der Montagehalterung (1). Drücken Sie die
Montagehalterung gegen die Unterseite der Montagefläche (2) und setzen Sie die Schraube (3) in die
Montagehalterung ein. Ziehen Sie dann die Schraube (4) so an, dass die Schraube vollständig in der
Säule versenkt ist. Ziehen Sie danach die Flügelmutter (5) an, um die Halterung an der Montagefläche zu
befestigen.
28
Kapitel 3 Hardwarekonfigurationen und -upgrades
