4 Buskonfigurationen
h) Anschlussbilder
Bitbus-Kontaktbelegung
1
8
3
2
5
Anschlussbeispiel mit Twisted Pair Kabel Typ A
Bitbus-Kontaktbelegung
4
6
7
5
1
Anschlussbeispiel mit Twisted Pair Kabel Typ B
Sub-D
Anschluss-
buchse
Kanal 1 (1+)
Kanal 1* (1–)
Kanal 2 (2+)
Kanal 2* (2–)
+ 5 V

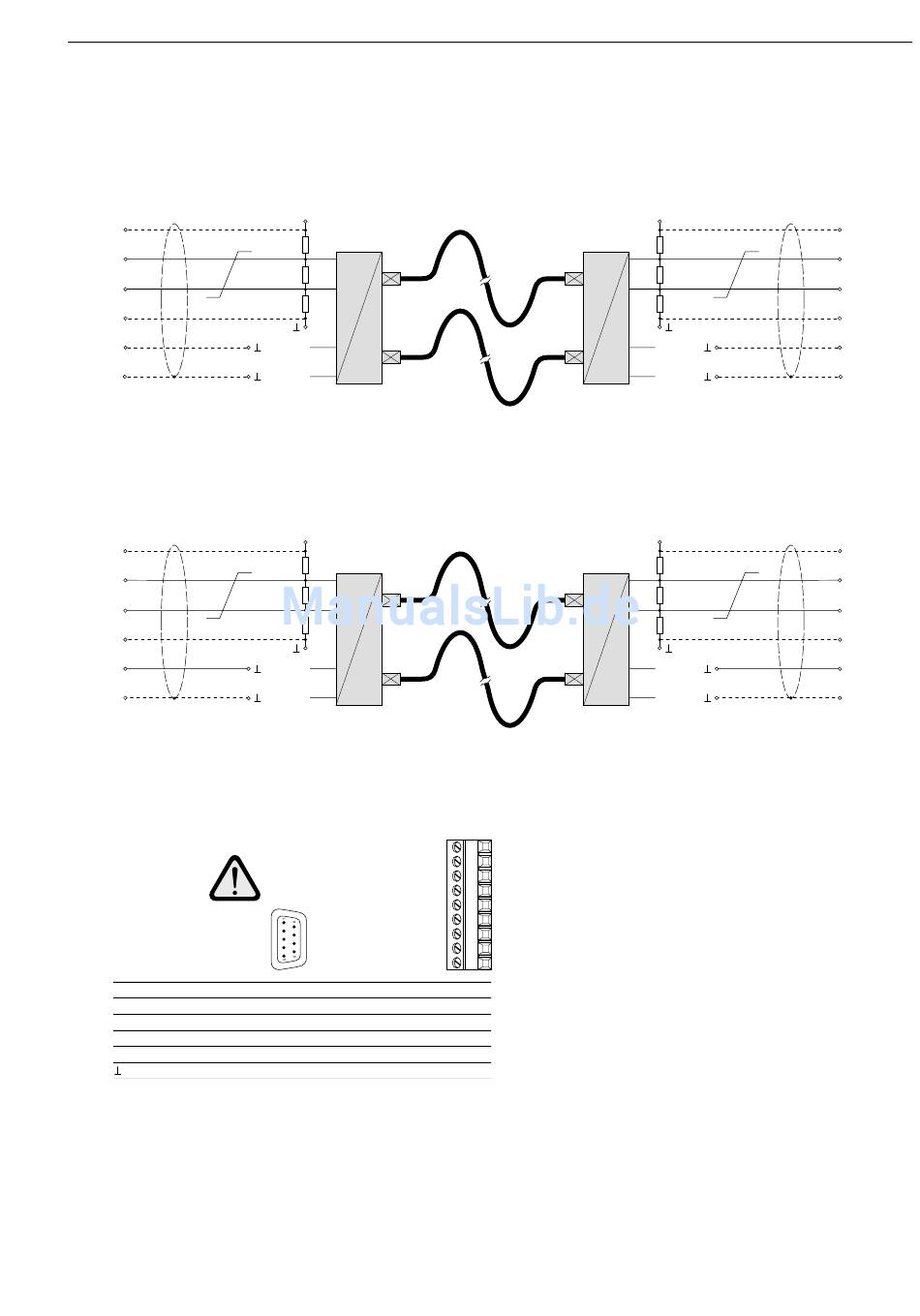

Abb. 20: Anschlussbeispiel OZD 485 ... an Bitbus mit Twisted Pair Kabel Typ A (oben) oder Typ B (unten).
Die Angaben der PIN-Nummern an den Leitungsenden beziehen sich auf den in der Norm vorgeschriebenen 9poligen Sub-D Steck-
verbinder. Sie stimmen im Anwendungsfall „Bitbus" nicht mit der PIN-Belegung der Feldbusrepeater OZD 485 ... überein.
Version 3.0 04/02
