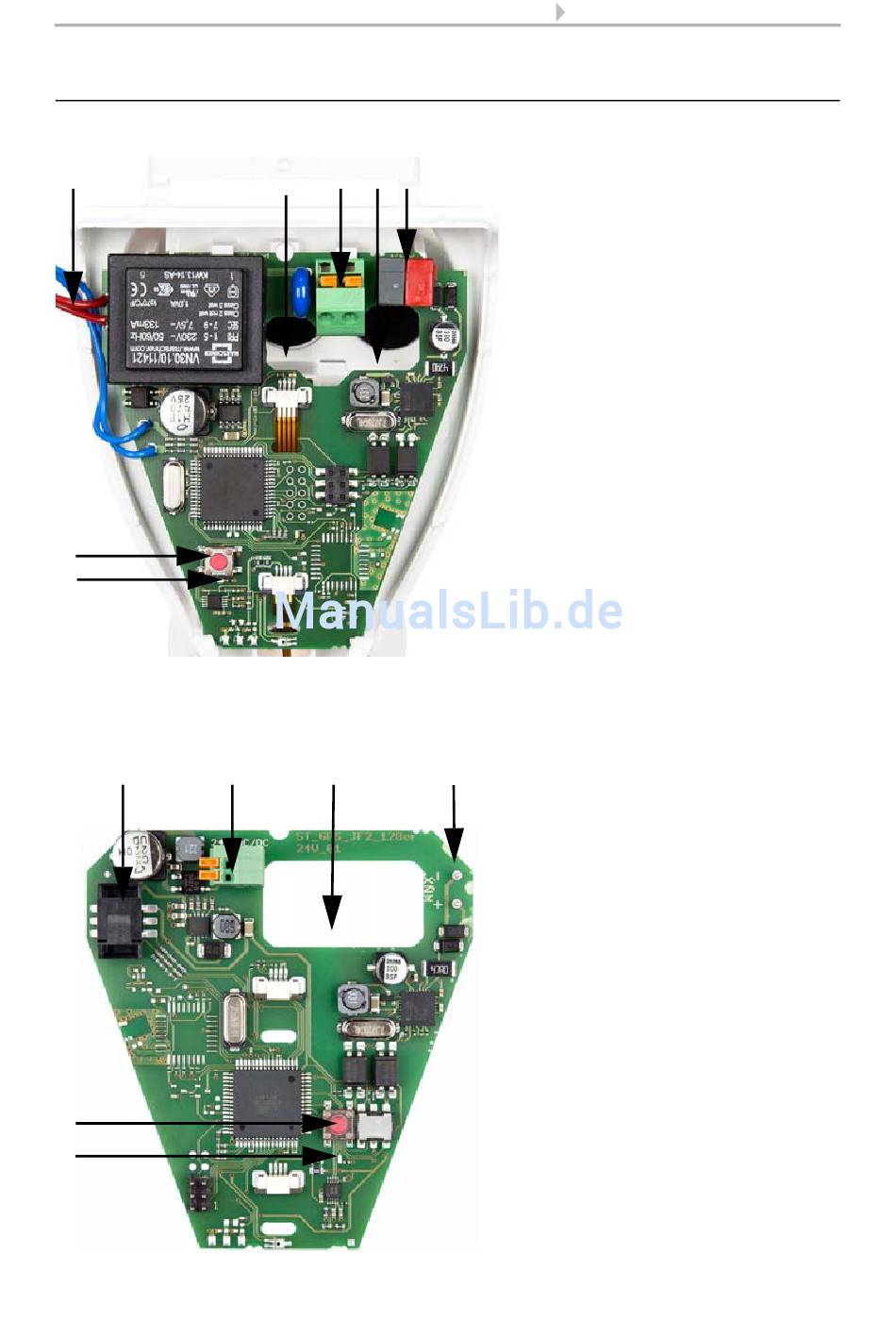

2.3.4. Aufbau der Platine
230 V AC-Modell
1
6
7
12...40 V DC, 12...28 V AC-Modell
1
5
6
Wetterstation Suntracer KNX basic • Stand: 15.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
3
4 5
2
2
3
10
Installation und Inbetriebnahme
Abb. 13
1
Kabelverbindung zum Nieder-
schlagssensor im Gehäusede-
ckel
2
Öffnung für Kabel Span-
nungsversorgung
3
Federkraftklemme Span-
nungsversorgung (230 V AC),
geeignet für Massivleiter bis
1,5 mm² oder feindrahtige Lei-
ter
4
Öffnung für Bus-Leitung
5
KNX-Klemme +/-
6
Programmier-Taster zum Ein-
lernen des Geräts
7
Programmier-LED
Abb. 14
4
1
Steckplatz für Kabelverbin-
dung zum Niederschlagssen-
sor im Gehäusedeckel
2
Federkraftklemme
Spannungsversorgung
(12...40 V DC, 12...28 V AC).
Für Massivleiter bis 1,5 mm²
oder feindrahtige Leiter.
Klemmenbelegung polungs-
unabhängig (+/- oder -/+)
3
Öffnung für Kabel Span-
nungsversorgung und Bus-
Leitung
4
Steckplatz KNX-Klemme +/-
5
Programmier-Taster zum Ein-
lernen des Geräts
6
Programmier-LED
