Betriebsanleitung - Deutsch

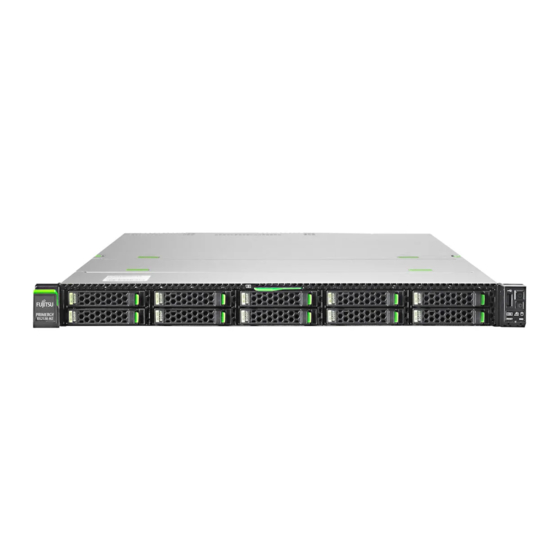

FUJITSU Server PRIMERGY RX2530 M2
Betriebsanleitung
Ausgabe Oktober 2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX2530 M2

Inhaltszusammenfassung für Fujitsu PRIMERGY RX2530 M2

  • Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY RX2530 M2 Betriebsanleitung Ausgabe Oktober 2016...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Die SATA-Version dieses Servers unterstützt Festplattenlaufwerke mit SATA- /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Betriebsanleitung RX2530 M2...
  • Seite 6 Betriebsanleitung RX2530 M2...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..12 Darstellungsmittel .
  • Seite 8 Inhalt 5.4.2 Server an eine Gleichstromquelle (optionales DC-Hot-Plug-Netzteil) anschließen ....57 5.4.3 Kabelzugentlastungsklemme verwenden (Hot-Plug-Netzteil) . . 58 Hinweise zum Anschließen/Lösen von Kabeln ..59 Inbetriebnahme und Bedienung .
  • Seite 9 Inhalt System fährt nicht hoch ....86 Laufwerke beim Systemstart "dead" ... . . 86 Hinzugefügtes Laufwerk wird als fehlerhaft gemeldet .
  • Seite 10 Inhalt Betriebsanleitung RX2530 M2...

  • Seite 11: Einleitung

    Einleitung Der PRIMERGY RX2530 M2 ist ein Rack-Server, der höchste Leistung, Erweiterbarkeit und Energieeffizienz in einem platzsparenden, nur 1 Höheneinheit (HE) belegenden Gehäuse bietet. Somit ist der PRIMERGY RX2530 M2 ideal für Virtualisierung, Cloud Computing, kleine Datenbanken und – dank seines neuen, extrem leistungsfähigen Intel® Xeon® E5 Prozessors –...

  • Seite 12: Konzept Und Zielgruppen Dieses Handbuchs

    Einleitung Konzept und Zielgruppen dieses Handbuchs Diese Betriebsanleitung zeigt Ihnen, wie Sie den Server aufstellen, in Betrieb nehmen und bedienen können. Die Betriebsanleitung richtet sich an den Verantwortlichen, der für die Installation der Hardware und den ordnungsgemäßen Betrieb des Systems zuständig ist.

  • Seite 13: Übersicht Über Die Dokumentation

    Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY RX2530 M2 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY RX2530 M2" – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –...
  • Seite 14 Einleitung Für die freigegebenen PRIMERGY Server können die ISO-Images unter folgender Adresse heruntergeladen werden: http://support.ts.fujitsu.com/Download/index.asp . Für Japan: Beachten Sie vor der Verwendung des Produkts weitere Informationen, die unter der folgenden URL möglicherweise zur Verfügung stehen: http://jp.fujitsu.com/platform/server/primergy/products/note/ Weitere Informationsquellen: – ServerView Suite Glossar –...

  • Seite 15: Funktionsübersicht

    Dieser Abschnitt enthält Informationen zu den Funktionen und technischen Daten des PRIMERGYRX2530 M2-Servers. Informationen zu den Hauptmerkmalen und dem Layout des System Boards finden Sie im Handbuch "PRIMERGY RX2530 M2 Server Upgrade und Maintenance Manual". Leistungsmerkmale Customer Self Service (CSS) Das PRIMERGY Customer Self Service (CSS)-Konzept ermöglicht es Ihnen, in...
  • Seite 16 System Board Die Leistungsmerkmale des System Boards sind im "FUJITSU Server PRIMERGY RX2530 M2 Upgrade und Maintenance Manual" beschrieben und die Setup-Möglichkeiten sind im "D3279 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2530 M2 Referenzhandbuch" beschrieben. Trusted-Platform-Modul (TPM) Ein neues Trusted-Platform-Modul (TPM) für das sichere Speichern von Schlüsseln ist optional erhältlich.
  • Seite 17 Funktionsübersicht Steckplätze für Erweiterungskarten Der Server kann über vier Steckplätze (2 x PCIe x16 und 2 x PCIe x8) flexibel erweitert werden. Für den Steckplatz 4 ist ein zweiter Prozessor erforderlich. Die FBU für die 3,5-Zoll-Basiseinheitsvariante belegt einen weiteren PCIe- Steckplatz.

  • Seite 18: Usb-Anschlüsse

    Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual- Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
  • Seite 19 Netzteilen mit 450 W und 800 W ist nicht erlaubt. Bei einer Mischkonfiguration blinkt die CSS-LED und ein SEL-Eintrag wird generiert (weitere Einzelheiten siehe "PRIMERGY RX2530 M2 Server Upgrade und Maintenance Manual"). Als Option kann der Server mit einem DC-Hot-Plug-Netzteil bestückt werden, das automatisch auf eine Netzspannung von -40.5 V bis -57 V...
  • Seite 20 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
  • Seite 21 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, so dass vorbeugend darauf reagiert werden kann.
  • Seite 22 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY RX2530 M2 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
  • Seite 23 Redirection, AVR) starten und virtuelle Laufwerke als Remote Storage einbinden. Weitere Informationen zum iRMC S4 finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual- Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management).

  • Seite 24: Technische Daten Des Servers

    Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei Daten für diesen Server bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3279 ® Chipsatz Intel C610 Prozessor...
  • Seite 25 Funktionsübersicht Schnittstellen USB-Anschlüsse USB-2.0-Anschlüsse: 1 (1 x Rückseite) USB-3.0-Anschlüsse: 4 (2 x Vorderseite, 2 x Rückseite) USB-Anschlüsse USB-2.0-Anschlüsse: 2 (1 x QRL, 1 x Rückseite) (10-HDD-Variante) USB-3.0-Anschlüsse: 2 (2 x Rückseite) Grafik (15 Pin) 2 x VGA (davon 1 x optional vorne) LAN / Ethernet DynamicLoM-Option (LAN on Motherboard): –...
  • Seite 26 Funktionsübersicht RAID-Controllers (Erweiterungskarten) RAID-Controllers RAID 5/6 Ctrl., HDD SAS bis zu 12 Git/s, LSI 8 Ports ext. RAID-Level: 0, 1, 10, 5, 50, 6, 60, 1 GB Cache, Optionale FBU (basierend auf LSI SAS2108). RAID-5/6-Controller, HDD-SAS bis zu 12 Gbit/s, 8 Ports int.
  • Seite 27 Funktionsübersicht Bedienfeld Bedientasten Ein-/Aus-Taste Reset-Taste NMI-Taste ID-Taste Status LEDs Global-Error-Anzeige (orange) ID-Anzeige (blau) HDD-/SSD-Aktivitätsanzeige (grün) Betriebsanzeige (grün) Anzeige für Netzkabel angeschlossen (grün) CSS-Anzeige (orange) Status-LED auf der Global-Error-/CSS-/ID-Anzeige (orange / orange / Rückseite des blau) Systems: LAN-Verbindungsanzeige (grün) LAN-Geschwindigkeitanzeige (grün/gelb) Maße / Gewicht Rack (B x T x H) 482,6 mm (Bezel) / 435,4 mm (Body) x 720,7 x...
  • Seite 28 Funktionsübersicht Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur: ® Betrieb (3K2) 5°C ... 40°C (mit Cool-safe ATD 40°C) ® 5°C ... 45°C (mit Cool-safe ATD 45°C) ® 10°C ...
  • Seite 29 Funktionsübersicht Elektrische Daten (AC-Hot-Plug-Netzteil) Nennspannungsbereich 100 V bis 240 V (Platinum) 200 V bis 240 V (Titanium) Nennfrequenz 50 Hz - 60 Hz Nennstrom bei Mindestkonfiguration 4.5 A / 2.0 A Nennstrom maximal 8.5 A / 3.5 A Wirkleistung 816 W Scheinleistung 825 VA Wärmeabgabe...
  • Seite 30 Funktionsübersicht Eingehaltene Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed; am1 + am2 Europa Sicherheit EN 60950-1 2ed; A1 + A2 + A11 + A12 EN 62479 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB2000 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed; am1 + am2 UL 60950-1 2ed;...

  • Seite 31: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Machen Sie sich bitte zuallererst mit den Sicherheitshinweisen im "Wichtige Hinweise"...
  • Seite 32 Installation ohne den ServerView Installation Manager" auf Seite 79). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung RX2530 M2...

  • Seite 33: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 34 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Technische Daten des Servers" auf Seite 24). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ●...
  • Seite 35 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass das Gerät an einer vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdose angeschlossen ist, die sich nahe am Gerät befindet. Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw.
  • Seite 36 Wichtige Hinweise ACHTUNG! Gefahr durch bewegliche Teile. Sicheren Abstand zu Lüfterflügeln einhalten. ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950-1/2 ● bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen und ●...
  • Seite 37 Bei unsachgemäßem Austausch einer Batterie im Gerät besteht ● Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe "FUJITSU Server PRIMERGY RX2530 M2 Upgrade und Maintenance Manual"). Entsorgen Sie Batterien nicht über den Hausmüll. ●...
  • Seite 38 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 39 Wichtige Hinweise Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ● nicht zu berühren. Verunreinigen Sie die CD/DVD/BD-Oberfläche nicht durch Finger- ● abdrücke, Öl, Staub usw. Entfernen Sie etwaige Verunreinigungen, indem Sie sie mit einem weichen, trockenen Tuch von der Mitte nach außen wischen.
  • Seite 40 Wichtige Hinweise Laserhinweis Das optische Laufwerk entspricht der Laser Klasse 1 nach IEC 60825-1. ACHTUNG! Das optische Laufwerk enthält eine Licht emittierende Diode (LED), die unter Umständen einen stärkeren Laserstrahl als Laser Klasse 1 erzeugt. Direkter Blick in diesen Strahl ist gefährlich. Entfernen Sie nie Gehäuseteile des optischen Laufwerks! Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch...
  • Seite 41 Wichtige Hinweise Berühren Sie keine Anschlussstifte oder Leiterbahnen auf einer Baugruppe. ● Legen Sie alle Bauteile auf eine Unterlage, die frei von statischen ● Aufladungen ist. Eine ausführliche Beschreibung für die Behandlung von EGB- Komponenten ist in den einschlägigen europäischen bzw. internationalen Normen (EN 61340-5-1, ANSI/ESD S20.20) zu finden.

  • Seite 42: Ce-Konformität

    Wichtige Hinweise CE-Konformität Das System erfüllt die Anforderungen der folgenden EG- Richtlinien: 2014/30/EU „Elektromagnetische Verträglichkeit“ 2014/35/EU „Niederspannungsrichtlinie“ 2009/125/EG „Ökodesign-Richtlinie“ 2011/65/EG „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“ Hierfür trägt die Baugruppe die CE-Kennzeichnung (CE = Communauté Européenne). ACHTUNG! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;...

  • Seite 43: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 44: Server Transportieren

    Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...

  • Seite 45: Hinweise Zum Einbau Des Servers Im Rack

    Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●...

  • Seite 46: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 47 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling. Betriebsanleitung RX2530 M2...
  • Seite 48 Wichtige Hinweise Betriebsanleitung RX2530 M2...

  • Seite 49: Hardware Einbauen

    Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 28). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 50: Server Auspacken

    Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê...

  • Seite 51: Server Ins Rack Ein-/Ausbauen

    Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –...
  • Seite 52 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Schienensysteme, die ohne Werkzeug montierbar sind – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.

  • Seite 53: Geräte An Server Anschließen

    2 x USB 3.0-Anschlüsse Ein Front-VGA-Anschluss ist als Option verfügbar. 10-HDD-Variante Für die Variante mit 10 HDDs von PRIMERGY RX2530 M2 gibt es einen zusätzlichen USB 2.0-Anschluss am Frontpanel am Montagewinkel anstelle des oben erwähnten USB 3.0-Anschlusses. Bild 3: Frontpanel am Montagewinkel 1 x USB 2.0-Anschluss...

  • Seite 54: Bildschirm Anschließen

    Hardware einbauen 5.3.1 Bildschirm anschließen Ê Schließen Sie das Datenkabel des Bildschirms an den Bildschirmanschluss des Servers an (Position4 in Abbildung4 auf Seite 54). ACHTUNG Die Höhe des VGA-Kabel-Anschlusses kann variieren. Achten Sie darauf, dass die VGA-Kabel-Anschlüsse sich mit dem unteren Server nicht gegenseitig behindern.
  • Seite 55 Hardware einbauen Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z. B. Treiber) installieren und einrichten (siehe Dokumentation für das angeschlossene Gerät). Ê Schließen Sie die gewünschten Geräte am Server an. Bildschirm, Tastatur und Maus anschließen Ê Schließen Sie die Tastatur und die Maus an die USB-Anschlüsse des Servers an.

  • Seite 56: Server An Die Stromquelle Anschließen

    Um eine redundante Stromversorgung zu erreichen, kann ein zweites Hot-Plug- Netzteil hinzugefügt werden. Bei Defekt eines Netzteils garantiert das andere Netzteil den uneingeschränkten Weiterbetrieb. Jedes Hot-Plug-Netzteil kann im Betrieb getauscht werden (siehe "PRIMERGY RX2530 M2 Server Upgrade und Maintenance Manual"). ACHTUNG! Das Netzteil wird automatisch auf eine Netzspannung im Bereich von 100 - 240 V (Netzteil "Platinum") oder 200–240 V (Netzteil "Titanium")

  • Seite 57: Server An Eine Gleichstromquelle (Optionales Dc-Hot-Plug-Netzteil) Anschließen

    Hardware einbauen 5.4.2 Server an eine Gleichstromquelle (optionales DC- Hot-Plug-Netzteil) anschließen Bild 5: Server an eine Gleichstromquelle anschließen Ê Stecken Sie den Stecker des Netzkabels in das Netzteil des Servers (1). Ê Befestigen Sie den Stecker mit den 2 Schrauben (2). Ê...

  • Seite 58: Kabelzugentlastungsklemme Verwenden (Hot-Plug-Netzteil)

    Hardware einbauen 5.4.3 Kabelzugentlastungsklemme verwenden (Hot- Plug-Netzteil) Sie können das Netzkabel mit einer Kabelzugentlastungsklemme befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Die Kabelzugentlastungsklemmen befinden sich bei Auslieferung des Servers im Beipack. Bild 6: Kabelzugentlastungsklemmen verwenden Ê Ziehen Sie die Kabelzugsentlastungsklemme auf (1). Ê...

  • Seite 59: Hinweise Zum Anschließen/Lösen Von Kabeln

    Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.
  • Seite 60 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.

  • Seite 61: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Bedienelemente und Anzeigen 6.1.1 Frontseite des Servers Bild 7: Tasten und Anzeigen am Frontpanel-Modul Bild 8: Tasten und Anzeigen am Frontpanel am Montagewinkel Reset-Taste Global-Error-Anzeige NMI-Taste Anzeige HDD-/SSD-Aktivität ID-Taste / ID-Anzeige Ein-/Aus-Taste / Betriebsanzeige...

  • Seite 62: Bedienelemente

    Inbetriebnahme und Bedienung 6.1.1.1 Bedienelemente Pos. Symbol Taste Funktion Mit dieser Taste kann das System neu gebootet werden. Verwenden Sie beispielsweise das Ende einer Reset- Büroklammer, um die Taste zu drücken. Taste ACHTUNG! Möglicher Datenverlust! Mit dieser Taste können Software- und Geräte- treiberfehler behoben werden.
  • Seite 63 Inbetriebnahme und Bedienung Pos. Symbol Anzeige Status Beschreibung Kein kritisches Ereignis (CSS- Komponente) CSS- orange Prefailure erkannt (CSS- [CSS] Anzeige Komponente) orange CSS-Komponentenfehler blinkend Kein kritisches Ereignis (Nicht-CSS- Komponente) orange Prefailure erkannt (Nicht-CSS- Komponente) Global- Nicht-CSS-Komponentenfehler Error- Mögliche Gründe für einen Ausfall: Anzeige orange –...
  • Seite 64 Inbetriebnahme und Bedienung Pos. Symbol Anzeige Status Beschreibung ist in den folgenden Fällen ein: – das System ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen) – das System ist eingeschaltet und befindet sich in der grün an Einschaltverzögerungszeit Betriebs- anzeige Nachdem der Server ans Netz (Netzkabel...

  • Seite 65: Anzeigen An Den Laufwerken

    Inbetriebnahme und Bedienung 6.1.1.3 Anzeigen an den Laufwerken Festplattenlaufwerk-Anzeigen Bild 9: Anzeigen am 3,5-Zoll HDD-Modul Pos. Anzeige Status Beschreibung HDD inaktiv (Laufwerk inaktiv) HDD BUSY grün an HDD aktiv kein HDD-Fehler HDD Faulty oder Rebuild Stopped (Laufwerk defekt/muss ausgetauscht orange an werden, ein Rebuild-Vorgang wurde HDD FAULT gestoppt oder das HDD-Modul ist nicht...
  • Seite 66 Inbetriebnahme und Bedienung SSD-Anzeigen Bild 10: Anzeigen auf den SSD-Laufwerken 1 LED BUSY grün – leuchtet: SSD in active phase (Laufwerk aktiv) – Leuchtet nicht: SSD inactive (Laufwerk nicht aktiv) 2 LED FAULT (orange) orange (in Verbindung mit einem RAID-Controller) –...
  • Seite 67 Inbetriebnahme und Bedienung Anzeigen am Hot-Plug-HDD/SSD-Modul Bild 11: Anzeigen am Hot-Plug-HDD/SSD-Modul Pos. Anzeige Status Beschreibung HDD/SSD inaktiv HDD/SSD HDD/SSD aktiv (Laufwerk aktiv, Zugriff BUSY grün an auf Laufwerk) kein HDD/SSD-Fehler HDD/SSD Faulty oder Rebuild Stopped (Laufwerk defekt/muss ausgetauscht orange an werden, ein Rebuild-Vorgang wurde HDD/SSD gestoppt oder das HDD/SSD-Modul ist...

  • Seite 68: Rückseite Des Servers

    Inbetriebnahme und Bedienung 6.1.2 Rückseite des Servers CSS-, Global-Error- und ID-Anzeige Bild 12: ID-/CSS-/Global-Error-Anzeige 1 Global-Error-/CSS-/ID-Anzeige Pos. Symbol Anzeige Status Beschreibung Kein kritisches Ereignis (Nicht-CSS- Komponente) orange Prefailure erkannt (Nicht-CSS- Komponente) Global- Nicht-CSS-Komponentenfehler Error- Mögliche Gründe für einen Ausfall: Anzeige orange –...
  • Seite 69 Inbetriebnahme und Bedienung Pos. Symbol Anzeige Status Beschreibung Server wurde mittels iRMC-Web- Frontend, ServerView Operations blau an Manager oder der ID-Taste am Frontpanel gekennzeichnet, um eine mühelose Identifizierung zu erlauben Anzeige Der Server wurde für eine mühelose blau Identifizierung mittels IRMC (AVR) bei blinkend ausgeschaltetem lokalem VGA gekennzeichnet.
  • Seite 70 Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. Abhängig von den Einstellungen im BIOS-Setup kann der Standard- LAN-Anschluss 1 auch als Service-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im "D3279 BIOS Setup Utility für PRIMERGY RX2530 M2 Referenzhandbuch". Betriebsanleitung RX2530 M2...
  • Seite 71 Inbetriebnahme und Bedienung Anzeige am Hot-Plug-Netzteil Bild 14: Anzeige am Hot-Plug-Netzteil (AC Netzteil) Bild 15: Anzeige am Hot-Plug-Netzteil (DC Netzteil) Betriebsanleitung RX2530 M2...

  • Seite 72: Anzeigen Der Hot-Plug-Systemlüfter

    Inbetriebnahme und Bedienung Anzeige des Hot-Plug-Netzteils (zweifarbig) Blinkt grün, wenn der Server ausgeschaltet ist, aber AC-/DC- Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn es zu einer Überlastung kommt, aber das Netzteil läuft noch.

  • Seite 73: Server Einschalten/Ausschalten

    Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet und Daten verloren gehen. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●...
  • Seite 74 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 78 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 79). – Bereits installiertes System: Ê...
  • Seite 75 Inbetriebnahme und Bedienung – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S4). – Power Button Override Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste "hart"...

  • Seite 76: Server Konfigurieren

    Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unterx86 Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers).

  • Seite 77: Sas-/Sata-Controller Konfigurieren

    Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch "SAS Software User’s Guide" (auf dem Fujitsu Manual-Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI Configuration Software). Weitere Informationen zu modulare RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide"...

  • Seite 78: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter: Für den Weltmarkt: http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch.

  • Seite 79: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Inbetriebnahme und Bedienung 6.3.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Onboard-SAS-/SATA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SATA-Controller konfigurieren" auf Seite 76 beschrieben. SAS-/SATA-RAID-Controller mit "MegaRAID-Funktionalität" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite 77 beschrieben.

  • Seite 80: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.

  • Seite 81: Eigentums- Und Datenschutz

    Möglichkeiten auch kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben finden Sie im "D3279 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2530 M2 Referenzhandbuch. Betriebsanleitung RX2530 M2...
  • Seite 82 Eigentums- und Datenschutz Betriebsanleitung RX2530 M2...

  • Seite 83: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 84: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 85: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Es besteht die Gefahr, dass der Server beschädigt wird. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.

  • Seite 86: Uhrzeit Und Datum Stimmen Nicht

    Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY RX2530 M2 Server Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. System fährt nicht hoch Nach dem Einbau eines neuen Festplattenlaufwerks wird das System nicht gestartet.

  • Seite 87: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet

    Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt.

  • Seite 88: Temperaturwarnung

    Problemlösungen und Tipps 8.12 Temperaturwarnung Eine Temperaturwarnung wird an das Hardware- und das Betriebssystem- Ereignisprotokoll ausgegeben, oder ServerView erteilt eine Benachrichtigung über eine Temperaturwarnung, beispielsweise in Form einer Popup-Meldung. Das oben erwähnte Protokoll wird ausgegeben oder die Benachrichtigung wird von ServerView erteilt, wenn die Umgebungstemperatur die Obergrenze des Temperaturbereichs überschreitet.
