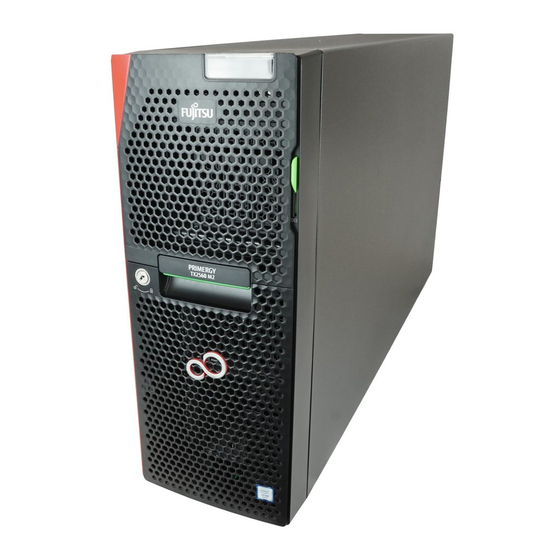

- Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Betriebsanleitung Dezember 2016...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Vorbereitende Hinweise
Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut. - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen zählen: – CSS (Customer Self Service)
- Seite 6 Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..12 Übersicht über die Dokumentation . - Seite 8 Inhalt Hinweise zum Anschließen/Lösen von Kabeln ..60 Inbetriebnahme und Bedienung ....63 Zugang zu den Laufwerken (Floorstand-Modell) ..63 6.1.1 Zugang zu den bedienbaren Laufwerken ermöglichen .
- Seite 9 Inhalt Kein Mauszeiger am Bildschirm ....89 System fährt nicht hoch ....90 Uhrzeit und Datum stimmen nicht .
- Seite 10 Inhalt Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 11: Einleitung
Einleitung PRIMERGY TX2560 M1 Der PRIMERGY TX2560 M1 ist ein Tower-Server ohne Kompromisse, der ein Maximum an Performance, Erweiterbarkeit und Verfügbarkeit bietet. Sein neues modulares Konzept bietet exzellente Erweiterbarkeit mit bis zu 32 2,5-Zoll Festplattenlaufwerken oder bis zu 12 3,5-Zoll Festplattenlaufwerken, bis zu 10 PCIe-Gen3-Karten und bis zu 1536 GB Arbeitsspeicher. -
Seite 12: Konzept Und Zielgruppen Dieses Handbuchs
Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY TX2560 M2 / RX2560 M2 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY TX2560 M1" Faltblatt – ServerView Quick Start Guide – Handbuch "Safety Notes and Regulations"... - Seite 13 Einleitung – Handbuch "LSI MegaRAID - SAS Software" – Installationshandbuch "Modular RAID Controller / Modular SAS HBA" Die gesamte Dokumentation zu PRIMERGY Hardware und ServerView Software ist online auf dem Fujitsu Manual-Server verfügbar: Für den Weltmarkt: http://manuals.ts.fujitsu.com Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/manual/ Sie können die komplette PRIMERGY-Dokumentation auch als DVD-...
-
Seite 14: Darstellungsmittel
Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos und Menüpunkte Kursive Schrift "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. kennzeichnet Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind. -
Seite 15: Funktionsübersicht
Dieser Abschnitt enthält Informationen zu den Funktionen und technischen Daten des PRIMERGYTX2560 M2 / RX2560 M2-Servers. Informationen zu den Hauptmerkmalen und dem Layout des System Boards finden Sie im Handbuch "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Server Upgrade und Maintenance Manual". Leistungsmerkmale Customer Self Service (CSS) Das PRIMERGY Customer Self Service (CSS)-Konzept ermöglicht es Ihnen, in... - Seite 16 Für den Japanischen Markt: http://www.fujitsu.com/jp/products/computing/servers/primergy/ System Board Die Leistungsmerkmale des System Boards sind im "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Upgrade und Maintenance Manual" beschrieben und die Setup-Möglichkeiten sind im "D3289 BIOS Setup Utility für FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Referenzhandbuch"...
- Seite 17 Funktionsübersicht – Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz über die TPM-Aktivierung und halten Sie die Backup-Kopien des TPM-Inhaltes bereit. Steckplätze für Erweiterungskarten Der Server kann über sechs Steckplätze mit voller Höhe (3 x PCIe x8 und 3 x PCIe x16, Low-Profile Gen3) flexibel erweitert werden.
- Seite 18 "SAS-/SATA-Controller-Karte konfigurieren (PCIe- Erweiterungskarte)" auf Seite Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual- Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
- Seite 19 Netzteil die Stromversorgung zu einer redundanten Stromversorgung erweitert werden. Bei Defekt eines Netzteils gewährleistet die redundante Konfiguration den Weiterbetrieb. Das defekte Netzteil kann im Betrieb getauscht werden (weitere Einzelheiten siehe "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Server Upgrade und Maintenance Manual").
- Seite 20 Funktionsübersicht Advanced Thermal Design Die Option Advanced Thermal Design erlaubt den Betrieb des Systems in einem breiteren Temperaturbereich von 5 bis 40 °C oder von 5 bis 45 °C, je nach System und Konfiguration. Diese Option kann nur werksseitig bestellt werden und wird durch das entsprechende Logo auf dem Typenleistungsschild gekennzeichnet.
- Seite 21 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Der SAS-/SATA-RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
- Seite 22 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu Technology Solutions realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann.
- Seite 23 Auf dem System Board angeordnete PRIMERGY Diagnostic-LEDs zeigen, welche Komponente (Speichermodul, Prozessor, Lüfter oder Erweiterungskarte) nicht richtig funktioniert. Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY TX2560 M2 / RX2560 M2 Server auch aus der Ferne (remote) gewartet werden.
- Seite 24 Redirection, AVR) starten und virtuelle Laufwerke als Remote Storage einbinden. Weitere Informationen zum iRMC S4 finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual- Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management).
-
Seite 25: Technische Daten Des Servers
Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei Daten für diesen Server bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3289 Chipsatz Intel C612 Prozessor ®... - Seite 26 Funktionsübersicht Schnittstellen 5 x USB 3.0 (2 x vorne, 2 x hinten, 1 x intern) 2 x USB 2.0 (hinten) Grafik (15 Pin) 2x VGA (davon 1x optional vorne) Seriell 1 (9 Pin) 1x seriell RS-232-C, nutzbar für iRMC S4 oder System oder Shared (optional) LAN / Ethernet Dynamic LoM-Option (LAN on Motherboard):...
- Seite 27 Funktionsübersicht Remote-Management- Integrated Remote-Management-Controller Controller (iRMC S4), 256 MB DDR3-800 SRAM Grafik- Speicher, IPMI 2.0-kompatibel Trusted-Platform- Infineon/separates Modul; TCG V1.2 compliant Modul (TPM) (optional) RAID-Controllers (Erweiterungskarten) RAID-Controllers RAID 5/6 Ctrl., HDD SAS bis zu 12 Git/s, LSI 8 Ports ext. RAID-Level: 0, 1, 10, 5, 50, 6, 60, 1 GB Cache, Optionale FBU (basierend auf LSI SAS2108).
- Seite 28 Funktionsübersicht Laufwerks-Einbauplätze Konfiguration 12 x 3,5-Zoll Hot-Plug-SAS-HDD oder 32 x 2,5-Zoll Festplatten- Hot-Plug-SAS-HDD/SSD optional Einbauplatz Einbauplätze für 3 x 5,25/1,6 Zoll für ODD-Laufwerk oder bedienbare Laufwerke Bandlaufwerk Bedienfeld Bedientasten Ein-/Aus-Taste Reset-Taste NMI-Taste ID-Taste Status LEDs Global-Error-Anzeige (orange) ID-Anzeige (blau) HDD-Aktivitätsanzeige (grün) Betriebsanzeige (grün) Anzeige für Netzkabel angeschlossen (grün) CSS-Anzeige (orange)
-
Seite 29: Umgebungsbedingungen
EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur: Betrieb (3K2) 5°C ... 40°C (mit Fujitsu ATD 40°) 5°C ... 45°C (mit Fujitsu ATD 45°) 10°C ... 35°C (ohne Fujitsu ATD) Transport (2K2) -25°C ... 60°C Luftfeuchtigkeit 10% ... - Seite 30 Funktionsübersicht Geräuschpegel (je nach Konfiguration) Der Geräuschpegel hängt von der jeweiligen Systemkonfiguration ab. Standardkonfiguration Schallleistungspegel < 4,2 B (Standby) (ISO 9296) < 5,0 B (Betrieb) arbeitsplatzbezogener Schalldruckpegel <24 dB (A) (Standby) (ISO 9296) am Nachbararbeitsplatz <32 dB (A) (Betrieb) Elektrische Daten: 450 W Platinum Nennspannungsbereich 100 V - 240 V Nennfrequenz...
- Seite 31 Funktionsübersicht Elektrische Daten: 1200 W Platinum Nennspannungsbereich 100 V - 120 V / 200 V - 240 V Nennfrequenz 50 Hz / 60 Hz Nennstrom maximal 10.5 A (100-120 V) / 5 A (200-240 V) Wirkleistung 900 W Gebäudesicherung 16 A Schutzklasse Elektrische Daten: 800 W Titanium Nennspannungsbereich...
- Seite 32 Funktionsübersicht Eingehaltene Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed; am1 + am2 Europa Sicherheit EN 60950-1 2ed; A1 + A2 + A11 + A12 EN 62479 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB2000 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed; am1 + am2 UL 60950-1 2ed;...
- Seite 33 Funktionsübersicht Bildschirmauflösung Es gelten die nachfolgend angegebenen Bildschirmauflösungen für den Grafik- Controller auf dem System Board. Der Grafik-Controller ist im iRMC (integrierter Remote-Management-Controller) integriert. Bildschirmauflösung Maximale Maximale Anzahl der Farben (Pixel) Bildwiederhol- frequenzen (Hz) 640x480 32 Bit 800x600 32 Bit 1024x768 32 Bit 1152x864...
- Seite 34 Funktionsübersicht Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 35: Installationsschritte Übersicht
Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Machen Sie sich bitte zuallererst mit den Sicherheitshinweisen im "Wichtige Hinweise"... - Seite 36 83). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 37: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik. - Seite 38 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 29). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
- Seite 39 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
- Seite 40 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
- Seite 41 Bei unsachgemäßem Austausch einer Batterie im Gerät besteht ● Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Upgrade und Maintenance Manual"). Entsorgen Sie Batterien nicht über den Hausmüll.
- Seite 42 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
- Seite 43 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
- Seite 44 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
- Seite 45 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...
-
Seite 46: Ce-Konformität
Wichtige Hinweise CE-Konformität Das System erfüllt die Anforderungen der folgenden EG- Richtlinien: 2014/30/EU „Elektromagnetische Verträglichkeit“ 2014/35/EU „Niederspannungsrichtlinie“ 2009/125/EG „Ökodesign-Richtlinie“ 2011/65/EG „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“ Hierfür trägt die Baugruppe die CE-Kennzeichnung (CE = Communauté Européenne). ACHTUNG! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen;... -
Seite 47: Server Transportieren
Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen. -
Seite 48: Hinweise Zum Einbau Des Servers Im Rack
Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●... -
Seite 49: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –... - Seite 50 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling. Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 51: Hardware Einbauen
Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 29). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●... -
Seite 52: Server Auspacken
Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê... -
Seite 53: Floorstand-Modell Aufstellen
Hardware einbauen Floorstand-Modell aufstellen Wenn Sie kein PRIMERGY TX2560 M1 Floorstand-Modell installieren, überspringen Sie diesen Abschnitt und fahren Sie mit dem Abschnitt "Rack-Modell ins Rack ein-/ausbauen" auf Seite 54 fort. ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Ê... -
Seite 54: Rack-Modell Ins Rack Ein-/Ausbauen
Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –... - Seite 55 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Schienensysteme, die ohne Werkzeug montierbar sind – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.
-
Seite 56: Geräte An Server Anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Server Upgrade und Maintenance Manual". Bild 2: Anschlussfeld an der Rückseite Bildschirmanschluss (blau) USB 3.0 (blau) - Seite 57 Hardware einbauen Ein optionaler Video-Anschluss (2) sowie zwei zusätzliche USB-Anschlüsse (1) befinden sich an der Frontseite des Servers (Bild 3 auf Seite 57): Bild 3: Frontseiten-Anschlüsse 2 x USB-3.0 (blau) Bildschirmanschluss (blau) Ein gleichzeitiger Anschluss von Komponenten mit hohem Strombedarf (z.
-
Seite 58: Server Ans Netz Anschließen
Um eine redundante Stromversorgung zu erreichen, kann ein zweites Hot-Plug- Netzteil hinzugefügt werden. Bei Defekt eines Netzteils garantiert das andere Netzteil den uneingeschränkten Weiterbetrieb. Jedes Hot-Plug-Netzteil kann im Betrieb getauscht werden (siehe "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Server Upgrade und Maintenance Manual"). ACHTUNG! Das Netzteil stellt sich automatisch auf eine Netzspannung zwischen 100 V - 240 V (Platinum) oder 200 V - 240 V (Titanium) um. -
Seite 59: Kabelzugentlastungsklemme Einsetzen
Hardware einbauen 5.5.1 Kabelzugentlastungsklemme einsetzen Sie können die Netzkabel in einer Kabelzugentlastungsklemme befestigen, damit die Kaltgerätestecker nicht versehentlich vom Server getrennt werden können. Bild 4: Kabelzugentlastungsklemme Ê Ziehen Sie die Kabelzugsentlastungsklemme auf (1). Ê Ziehen Sie das Netzkabel durch die Kabelzugentlastungsklemme (2). Ê... -
Seite 60: Hinweise Zum Anschließen/Lösen Von Kabeln
Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an. - Seite 61 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.
- Seite 62 Hardware einbauen Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 63: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Zugang zu den Laufwerken (Floorstand- Modell) 6.1.1 Zugang zu den bedienbaren Laufwerken ermöglichen Bild 5: Laufwerksabdeckung entfernen und auf die Festplattenabdeckung aufsetzen Ê Schließen Sie den Server auf (1). Ê... -
Seite 64: Zugang Zu Den Festplattenmodulen (Floorstand-Modell)
Inbetriebnahme und Bedienung Ê Drücken Sie die Laufwerksabdeckung in Pfeilrichtung (4). Beim Betrieb von Bandlaufwerken beachten Sie Folgendes: Wenn der automatische Auswurf des Mediums eingestellt ist, muss der Zugang zu den bedienbaren Laufwerken frei sein. Das erneute Einsetzen der Laufwerksabdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge. -
Seite 65: Bedien- Und Anzeigeelemente
Inbetriebnahme und Bedienung Bedien- und Anzeigeelemente 6.2.1 Frontseite des Servers Bild 7: Frontseiten-Anschlüsse 1 2x USB 3.0 6 CSS-Anzeige 2 Front VGA 7 Global-Error-Anzeige 3 Reset-Taste 8 HDD-/SSD-Aktivitätsanzeige 4 NMI-Taste Ein-/Aus-Taste / Betriebsanzeige 5 ID-Anzeige/ID-Taste 10 Anzeige für Netzkabel angeschlossen Betriebsanleitung TX2560 M2 / RX2560 M2... -
Seite 66: Bedienelemente
Inbetriebnahme und Bedienung 6.2.1.1 Bedienelemente Pos. Schaltfläche Funktion Mit dieser Taste kann das System neu gebootet werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken. Reset-Taste ACHTUNG! Möglicher Datenverlust! Mit dieser Taste können Software- und Gerätetreiberfehler behoben werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken. -
Seite 67: Anzeigen Am Bedienfeld
Inbetriebnahme und Bedienung 6.2.1.2 Anzeigen am Bedienfeld Pos. Anzeige Status Beschreibung Der Server wurde mittels ServerView Operations Manager, der Web- Schnittstelle des iRMC oder der ID- blau an Taste am Frontpanel gekennzeichnet, um die mühelose Identifizierung zu ID-Anzeige erlauben. Der Server wurde für eine mühelose Identifizierung mittels IRMC (AVR) bei Blinkt blau ausgeschaltetem lokalem VGA... - Seite 68 Inbetriebnahme und Bedienung Pos. Anzeige Status Beschreibung ist im folgenden Fall aus: – das System ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen) ist in den folgenden Fällen ein: Betriebs- – das System ist eingeschaltet und anzeige befindet sich in der grün an Einschaltverzögerungszeit –...
- Seite 69 Inbetriebnahme und Bedienung iRMC-bezogene Status-Anzeigen Global-Error- ID-Anzeige Beschreibung Anzeige Eine Remote-Verbindung wurde aufgebaut. Die lokale VGA-Bildschirmausgabe wurde blau blinkend während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware blau blinkend orange blinkend wird durchgeführt. Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 70: Id-Karte
Inbetriebnahme und Bedienung 6.2.1.3 ID-Karte Bild 8: ID-Karte Die ID-Karte können Sie bis zum Anschlag herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (in Japan nur Produktbezeichnung und Seriennummer). Betriebsanleitung TX2560 M2 / RX2560 M2... -
Seite 71: Anzeigen An Den Laufwerken
Inbetriebnahme und Bedienung 6.2.1.4 Anzeigen an den Laufwerken Aktivitätsanzeige des optischen Laufwerks Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Festplattenlaufwerk-Anzeigen Bild 9: Anzeigen auf den 3,5-Zoll HDD-Modulen Bild 10: Anzeigen auf den 2,5-Zoll HDD-Modulen 1 LED HDD FAULT (orange) orange (in Verbindung mit einem RAID-Controller) –... - Seite 72 Inbetriebnahme und Bedienung SSD-Anzeigen Bild 11: Anzeigen auf den SSD-Laufwerken 1 LED BUSY (grün) grün – leuchtet: SSD in active phase (Laufwerk aktiv) – Leuchtet nicht: SSD inactive (Laufwerk nicht aktiv) 2 LED FAULT (orange) orange (in Verbindung mit einem RAID-Controller) –...
-
Seite 73: Rückseite Des Servers
Inbetriebnahme und Bedienung 6.2.2 Rückseite des Servers LAN-, Global-Error-, ID- und CSS-Anzeige Bild 12: Anzeigen am Anschlussfeld: LAN-Anzeigen LAN- Leuchtet grün, wenn eine LAN-Verbindung vorhanden Verbindung/ ist. Transfer Leuchtet nicht, wenn keine LAN-Verbindung vorhanden (Management- ist. LAN) Blinkt grün, wenn LAN-Transfer stattfindet. LAN- Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s. - Seite 74 Inbetriebnahme und Bedienung LAN- Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s. Geschwindig- Leuchtet grün, bei einer LAN-Transferrate von keit 100 Mbit/s. (System-LAN) Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. CSS-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis für eine CSS-Komponente erkannt wurde, das Sie im Rahmen des CSS-Konzepts selbst (vorsorglich) beheben können.
- Seite 75 Abhängig von den Einstellungen im BIOS-Setup, kann der Standard- LAN-Anschluss 1 auch als Management-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im "D3289 BIOS Setup Utility für FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Referenzhandbuch". Betriebsanleitung TX2560 M2 / RX2560 M2...
- Seite 76 Inbetriebnahme und Bedienung Anzeige des Hot-Plug-Netzteils (Netzteil mit 450 W und 800 W) Bild 13: Anzeige am Hot-Plug-Netzteil Anzeige des Hot-Plug-Netzteils (zweifarbig) 450-W-Netzteil und 800-W-Netzteil Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert.
-
Seite 77: Server Einschalten/Ausschalten
Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet und Daten verloren gehen. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●... - Seite 78 Inbetriebnahme und Bedienung – Erste Inbetriebnahme: Für Japan siehe " は じ めにお読み く だ さ い ". Ê Drücken Sie die Ein-/Aus-Taste. Ê Legen Sie die ServerView Suite Installation DVD1 ins DVD-Laufwerk. Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager"...
- Seite 79 Inbetriebnahme und Bedienung – Ring-Indikator Der Server wird über ein internes oder externes Modem eingeschaltet. – Wake up On LAN (WOL) Der Server wird durch einen Befehl über das LAN eingeschaltet (Magic Package™). – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S4).
-
Seite 80: Server Konfigurieren
Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unterx86 Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). -
Seite 81: Sas-/Sata-Controller-Karte Konfigurieren (Pcie-Erweiterungskarte)
Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch "SAS Software User’s Guide" (auf dem Fujitsu Manual-Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI Configuration Software). Weitere Informationen zu modulare RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide"... -
Seite 82: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager
Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter: Für den Weltmarkt: http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch. -
Seite 83: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager
Inbetriebnahme und Bedienung 6.4.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager SAS-/SATA-RAID-Controller mit "Integrated Mirroring Enhanced" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS-/SATA-Controller-Karte konfigurieren (PCIe-Erweiterungskarte)" auf Seite 81 beschrieben. SAS-/SATA-RAID-Controller mit "MegaRAID-Funktionalität" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS-/SATA-Controller-Karte konfigurieren (PCIe-Erweiterungskarte)"... -
Seite 84: Server Reinigen
Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt. -
Seite 85: Eigentums- Und Datenschutz
Möglichkeiten auch kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben finden Sie im "D3289 BIOS Setup Utility für FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Referenzhandbuch. Betriebsanleitung TX2560 M2 / RX2560 M2... - Seite 86 Eigentums- und Datenschutz Betriebsanleitung TX2560 M2 / RX2560 M2...
-
Seite 87: Problemlösungen Und Tipps
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –... -
Seite 88: Server Schaltet Sich Ab
Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê... -
Seite 89: Bildschirm Zeigt Flimmernde Streifen
Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Es besteht die Gefahr, dass der Server beschädigt wird. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. -
Seite 90: System Fährt Nicht Hoch
Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Server Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. Fehlermeldungen der Festplattenlaufwerke beim Systemstart Bei einem Neustart des Systems können die verschiedensten... -
Seite 91: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet
Ê Bauen Sie das Laufwerk aus und bei eingeschaltetem System nochmal ein. Wenn das Laufwerk weiterhin als fehlerhaft ausgewiesen wird, dann tauschen Sie es aus (siehe "FUJITSU Server PRIMERGY TX2560 M2 / RX2560 M2 Server Upgrade and Maintenance Manual"). Weitere Informationen finden Sie im "Integrated RAID for SAS User’s Guide"... -
Seite 92: Fehlermeldung Am Bildschirm
Problemlösungen und Tipps 8.11 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.12 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt. -
Seite 93: Optisches Laufwerk Kann Keine Daten Lesen
Problemlösungen und Tipps 8.15 Optisches Laufwerk kann keine Daten lesen Ê Überprüfen Sie, ob die CD/DVD/BD korrekt eingelegt ist. Ist dies nicht der Fall, legen Sie sie so ein dass die Beschriftung nach oben weist. Ê Überprüfen Sie, ob die CD/DVD/BD verunreinigt ist. Ist dies der Fall, wischen Sie sie mit einem weichen, trockenen Tuch ab. - Seite 94 Problemlösungen und Tipps Betriebsanleitung TX2560 M2 / RX2560 M2...
