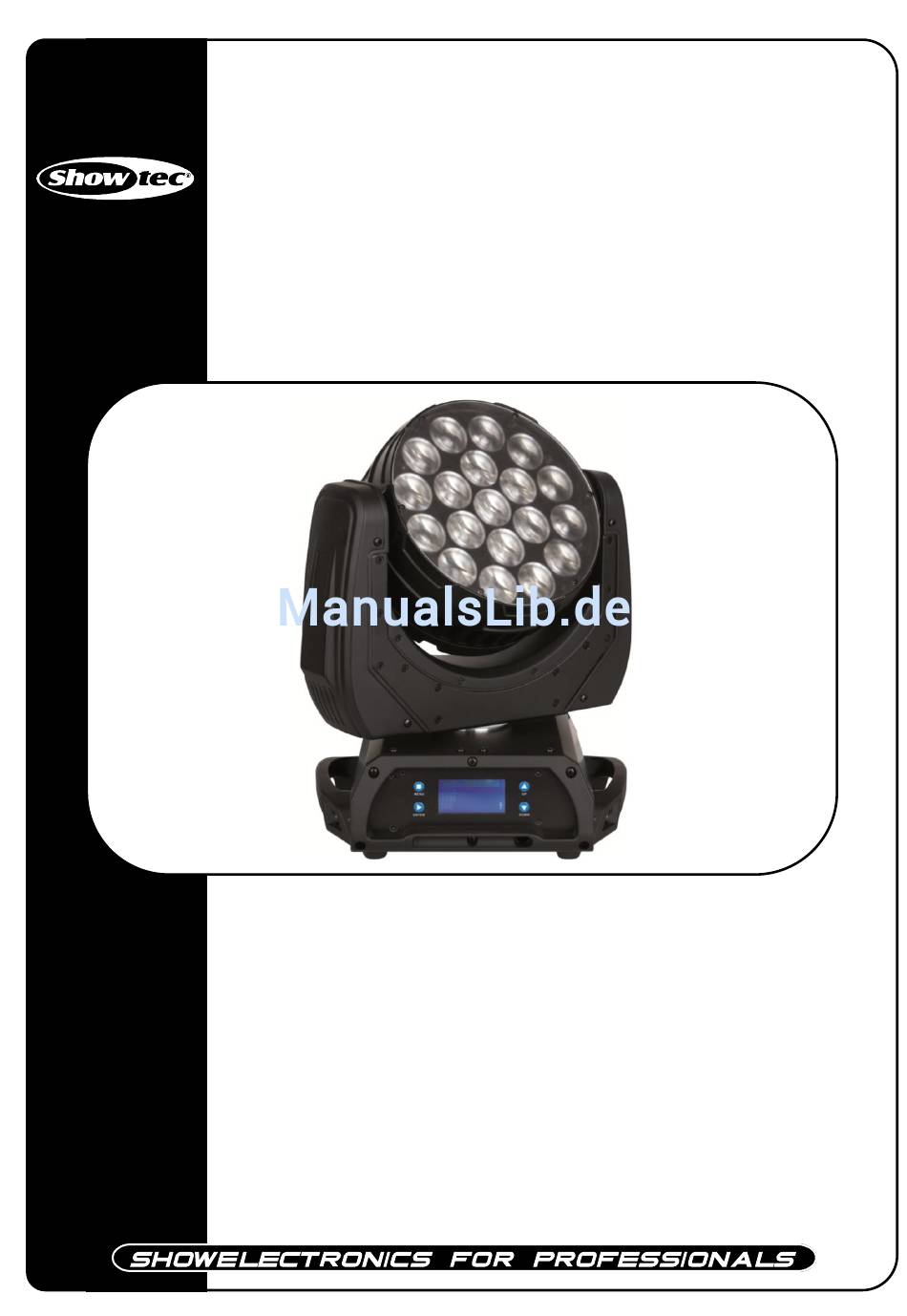

- Seite 1 Expression 6000 Q4 Zoom ORDERCODE 41357 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Expression 6000 von Showtec sorgt immer für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Expression Anleitung 6000 Zoom Q4™ Warnung ....................................2 Sicherheitshinweise ................................2 Bestimmungsgemäßer Gebrauch ........................... 4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................. 6 Beschreibung des Geräts ..............................7 Übersicht ................................... 7 Rückseite ..................................8 Installation ..................................... 8 Setup und Betrieb ................................. -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Expression 6000 LED mit 1,5-m-Powercon-Kabel • 2 Halterung zum Anbringen an einen Traversenrahmen • Sicherheitskabel • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. Verwenden Sie ausschließlich Ersatzsicherungen und –lampen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen und Lampen. Ersetzen Sie die Leuchte, bevor sie nicht mehr richtig funktioniert oder verschleißt, und spätestens wenn die maximale Lebensdauer erreicht ist. - Seite 7 Das Anbringen einer Halterung auf der Unterseite des Expression Movinghead Schelle Sicherheitskabelöse Geöffnet Gesichert Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen!
-
Seite 8: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 9: Beschreibung Des Geräts

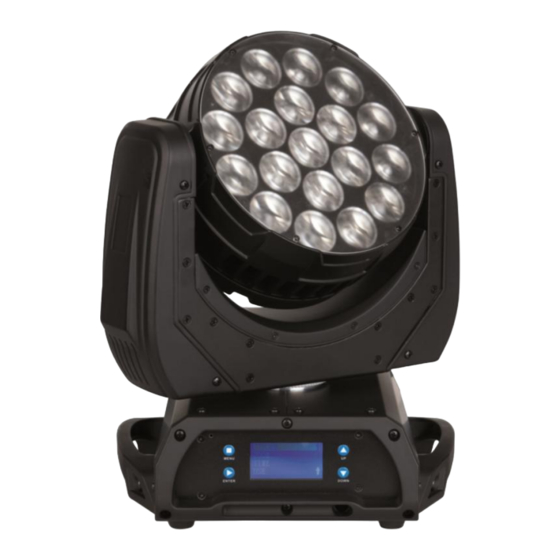

Beschreibung des Geräts Leistungsmerkmale Der Expression 6000 von Showtec ist ein Movinghead mit hoher Leistung und hervorragenden Effekten. • Das klar definierte optische System und die RGBW-LEDs kreieren starke Strahlen mit lebendigen Farben. • Der Expression 6000 Q4 ist ein wahres „Arbeitstier", das für zahlreiche Shows und Veranstaltungsorte hervorragend geeignet ist. -
Seite 10: Rückseite
Rückseite Abb. 2 9 10 3) Sicherung T6,3 AL 250V 4) Powercon-Stromeingang 5) Powercon-Stromausgang 6) EIN/AUS 7) 5-poliger DMX-Eingang (IN) 8) 5-poliger DMX-Ausgang (OUT) 9) 3-poliger DMX-Ausgang (OUT) 10) 3-poliger DMX-Eingang (IN) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Expression 6000. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 11: Steuerungsmodi
Steuerungsmodi Es gibt 5 Modi: • Voreingestellte Programme • Autorun • Musiktaktung • Master/Slave • DMX512: Person1 (10CH) Person2 (21CH) Person3 (8CH) Person4 (21CH) Person5 (34CH) Ein Expression 6000 (Voreingestellte Programme) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Expressions (Dmx-Steuerung)
Mehrere Expressions (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie den Expression 6000 und andere Geräte mit einem3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 14: Bedienfeld
Der Expression 6000 kann mit einem Controller (Steuermodus) oder selbstständig (Stand-alone-Modus) betrieben werden. Bedienfeld Abb. 6 A. LCD-Display D. Up-Taste B. MENU-Taste E. Down-Taste C. ENTER-Taste Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 15: Menü-Übersicht
Menü-Übersicht Siehe unten Das Menü „Wireless" erscheint erst, wenn Sie im Menü „Service" „NO" eingegeben haben MENU Service Access Wireless Hide... - Seite 16 Sobald Sie einen Schritt (Step) erstellt haben, können Sie auf die Menüpunkte 4.2.2 - 4.2.12 (Pan - Use) zugreifen...
-
Seite 19: Hauptmenü-Optionen
Hauptmenü-Optionen Verwenden Sie die MODE-Taste, um durch die 7 Optionen des Menüs zu scrollen: 1. Adress-Menü DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MENU-Taste, bis das Display Adress-Menü 2) Drücken Sie Enter, um dieses Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 20: Einstellungs-Menü (Settings)
3. Einstellungs-Menü (Settings) -
Seite 21: Wireless
Settings-Hauptmenü 3.1 Wireless Das Menü „Wireless" erscheint erst, wenn Sie im Menü „Service" „NO" eingegeben haben MENU Service Access Wireless Hide 1) Drücken Sie die MENU-Taste, bis das Display Settings anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch das Menü zu scrollen, bis das Display Wireless anzeigt. -
Seite 22: Perform
3.2 Perform 1) Drücken Sie die MENU-Taste, bis das Display Settings anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, bis das Display Perform anzeigt. 3) Verwenden Sie die Up/Down-Tasten, um durch das Menü zu scrollen: Fans, PT Speed, Pan Invert, Tilt Invert, Optics Speed, Blackout, Dimmer, Curv, Dim Invert, Color, DMX Error, DMX Reset, Display On, Home Screen, Display Invert. -
Seite 23: Range
Fans Ventilatorgeschwindigkeit: langsam, normal, schnell oder Auto PT Speed Geschwindigkeit der Pan/Tilt-Bewegung: schnell oder langsam Pan Invert Normale/Invertierte Pan-Steuerung Tilt Invert Normale/Invertierte Tilt-Steuerung Optics Speed langsam/schnell Geschwindigkeit der optischen Elemente Blackout Instant: Unmittelbares Blackout bei der Verwendung der Pan/Tilt-Funktion Delay: 3 Sekunden Verzögerung bis Blackout bei Verwendung der Pan/Tilt-Funktion Dimmer DIM1, DIM2, DIM3, DIM4, OFF Wenn der DIMMER auf OFF gestellt ist, verlaufen RGBW und MASTER DIMMER linear. -
Seite 24: Display Lock
3.4 Display Lock 1) Drücken Sie die MENU-Taste, bis das Display Settings anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, bis das Display Display Lock anzeigt. 3) Drücken Sie Enter, um ein Menü zu öffnen. Drücken Sie die Up/Down-Tasten, um die gewünschten Einstellungen vorzunehmen: OFF/ON. -
Seite 25: Stand-Alone
4. Stand-Alone 4.1 Run DMX Active Mit diesem Menü können Sie das Gerät über DMX steuern. 1) Drücken Sie die MENU-Taste, bis das Display Stand Alone anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Run zu gelangen. 3) Drücken Sie Enter, um das Menü... -
Seite 26: Edit
4.2 Edit Sobald Sie einen Schritt (Step) erstellt haben, können Sie auf die Menüpunkte 4.2.2 - 4.2.12 (Pan- Use) zugreifen 1) Drücken Sie die MENU-Taste, bis das Display Stand Alone anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um zum Menüpunkt Edit zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch die Menüpunkte zu scrollen: Step, Pan, Tilt, Red, Green, Blue, White, Dimmer, Strobe, Zoom, Time, Use. -
Seite 27: Manueller Modus (Manual)
6. Manueller Modus (Manual) 6.1 Reset-Optionen Mit diesem Menü können Sie das Gerät zurücksetzen. 1) Drücken Sie die MENU-Taste, bis das Display Manual anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Reset zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch die Menüpunkte zu scrollen: All reset, PT reset, Optic reset. -
Seite 28: Farbkalibrierung
7.2 Farbkalibrierung... -
Seite 29: Zugriffsmodus (Access)
1) Drücken Sie die MENU-Taste, bis das Display Service anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um zum Menüpunkt Calib C zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch die Menüpunkte zu scrollen: 4) Es gibt 11 vorprogrammierte Weißtöne: 3200K, 3400K, 4200K, 4900K, 5600K, 5900K, 6500K, 7200K, 8000K, 8500K, 10000K und einen speziellen RGB to W Verlauf. -
Seite 30: Inhalt / Display
7.4 Inhalt / Display 1) Drücken Sie die MENU-Taste, bis das Display Service anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um zum Menüpunkt Content zu gelangen. 3) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um durch die Menüpunkte zu scrollen: Display 1, Display 2, Send. -
Seite 31: Dmx-Kanäle
DMX-Kanäle 10 Kanäle (Person 1) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 32: Kanäle (Person 2)
21 Kanäle (Person 2) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 33: Kanal 16 - Programmgeschwindigkeit
206-210 Weiß: 3400K 211-215 Weiß: 4200K 216-220 Weiß: 4900K 221-225 Weiß: 5600K 226-230 Weiß: 5900K 231-235 Weiß: 6500K 236-240 Weiß: 7200K 241-245 Weiß: 8000K 246-250 Weiß: 8500K 251-255 Weiß: 10000K Kanal 15 - Kreise + Programme Alle Kreise 10-19 Kreis 1 20-29 Kreis 2u 30-39... -
Seite 34: Kanäle (Person 3)
100-119 Ventilator (normal) wird nach 5 Sekunden aktiviert. 120-139 Ventilator (schnell) wird nach 5 Sekunden aktiviert. 140-149 Auto 1 wird nach 5 Sekunden aktiviert. 150-159 Auto 2 wird nach 5 Sekunden aktiviert. 160-169 Test wird nach 5 Sekunden aktiviert. 170-179 Custom (benutzerdefiniert) wird nach 5 Sekunden aktiviert. -
Seite 35: Kanäle (Person 4)
DIM 1 wird nach 5 Sekunden aktiviert. 240-243 244-247 DIM 2 wird nach 5 Sekunden aktiviert. 248-251 DIM 3 wird nach 5 Sekunden aktiviert. 252-255 DIM 4 wird nach 5 Sekunden aktiviert. 21 Kanäle (Person 4) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. - Seite 36 Kanal 10 – Innerer Kreis rot (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 11 – Innerer Kreis grün (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 12 – Innerer Kreis blau (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 –...
-
Seite 37: Kanäle (Person 5)
34 Kanäle (Person 5) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 38 Kanal 13 – Innerer Kreis grün (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 14 - Innerer Kreis grün, Feineinstellung Kanal 15 – Innerer Kreis blau (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 16 - Innerer Kreis blau, Feineinstellung Kanal 17 –...
-
Seite 39: Kanaleinstellungen
Kanaleinstellungen Person 1 Person 2 Person 3... -
Seite 40: Wartung
3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Expression 6000 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 41: Sicherung Austauschen
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe oben für nähere Informationen zum Auswechseln der Sicherung. - Seite 42 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet und die Kabel Geräte sind völlig angeschlossen sind. Falls das Problem tot. weiter besteht, wenden Sie sich an Ihren Fachhändler zur Wartung des Geräts . Die Geräte Der Controller ist nicht •...
-
Seite 43: Technische Daten
Technische Daten Modell: Showtec Expression 6000 Leistungsaufnahme: 100-240V-50Hz (CE) Spitzenleistung 380 Watt Sicherung T6,3A / 250V Abmessungen: 297 x 270 x 400 mm (LxBxH) Gewicht: 9,46 kg Bedienung und Programmierung Ausgangspole (OUT): Pol 1 Erde, Pol 2 (-), Pol 3 (+) Setup und Adresszuweisung: LED-Bedienfeld DMX-Kanäle: Person1 (10CH), Person2 (21CH), Person3 (8CH), Person4 (21CH), Person5 (34CH)
