Verwandte Anleitungen für SHOWTEC LED Par 64 Short Q4-18
Inhaltszusammenfassung für SHOWTEC LED Par 64 Short Q4-18
- Seite 1 LED Par 64 Short Q4-18 ORDERCODE 42468 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec. Geben Sie sich nur mit dem Besten zufrieden - Showtec!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Par 64 ™ Bedienungsanleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Setup und Betrieb ................................8 Steuerungsmodi ................................8 Ein LED Par 64 (Gespeicherte Programme, Autorun) .................. -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des LED Par 64. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. -
Seite 7: Montage
Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: Falls der LED Par 64 von der Decke oder hohen Trägern herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden ... -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

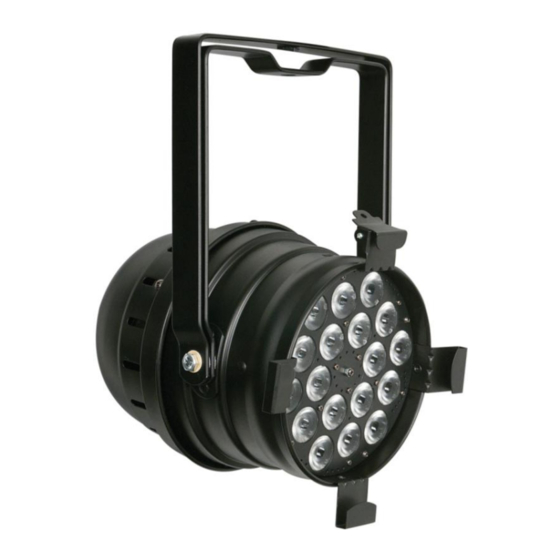

Beschreibung des Geräts Leistungsmerkmale Der LED Par 64 ist ein PAR-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. • Nie wieder Lampen austauschen! • Hohe Lichtleistung • RGBW-Farbmischen, ermöglicht leuchtende Farben und die Wiedergabe von Pastellfarben • Mit einer doppelten Halterung für multifunktionelle Verwendung ausgestattet •... -
Seite 10: Setup Und Betrieb
Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem LED Par 64 Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Setup und Betrieb Befolgen Sie die untenstehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. -
Seite 11: Mehrere Led-Strahler (Dmx-Steuerung)
Mehrere LED-Strahler (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 3. Verbinden Sie die LED Pars und andere Geräte mit einem 3-p XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 12: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 13: Bedienfeld
Bedienfeld Abb. 5 A. LCD-Anzeige D. Up Taste (Oben) B. MODE-Taste E. Down Taste (Unten) C. SETUP-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 14: Menü-Übersicht
Menü-Übersicht 1. Auto-Programm 2. DMX-Adresse 3. Slave 4. Musikgetaktet 5. Voreingestellte Programme... -
Seite 15: Hauptmenü-Optionen
Hauptmenü-Optionen Auto-Modus DMX-Adresse Slave Musikgetaktet Voreingestellte Programme 1. Auto-Programm 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) Mit diesem Menü können Sie das Auto-Programm abspielen 2. DMX-Modus Mit diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MODE-Taste, bis das Display anzeigt. - Seite 16 Rot von 000-255 Blitzfrequenz von 00-99 Rot von 000-255 Grün von 000-255 Blitzfrequenz von 00-99 Grün von 000-255 Blitzfrequenz von 00-99 Grün von 000-255 Blau von 000-255 Blitzfrequenz von 00-99 Blau von 000-255 Blitzfrequenz von 00-99 Rot von 000-255 Blau von 000-255 Blitzfrequenz von 00-99 Rot von 000-255 Grün von 000-255...
-
Seite 17: Dmx-Kanäle
DMX-Kanäle 4 Kanäle Kanal 1 – Rot 0-255 Roteinstellung von 0 – 100% Kanal 2 - Grün 0-255 Grüneinstellung von 0 – 100% Kanal 3 - Blau 0-255 Blaueinstellung von 0 – 100% Kanal 4 - Weiß 0-255 Weißeinstellung von 0 – 100% 5 Kanäle Kanal 1 - Beleuchtungsdämpfer 0-255... - Seite 18 30-35 Macro 6 36-41 Macro 7 42-47 Macro 8 48-53 Macro 9 54-59 Macro 10 60-65 Macro 11 66-71 Macro 12 72-77 Macro 13 78-83 Macro 14 84-89 Macro 15 90-95 Macro 16 96-101 Macro 17 102-107 Macro 18 108-113 Macro 19 114-119 Macro 20...
- Seite 19 Kanal 7 - Farbprogramme Keine Funktion 1-22 43 Statisches Farbprogramm über Kanal 2 23-45 Programm 1 (allmähliche Veränderung) 46-68 Programm 2 (allmähliche Veränderung) 69-91 Programm 3 (Farbwechsel) 92-114 Programm 4 (Farbwechsel) 115-137 Programm 5 (Fantasie 1) 138-160 Programm 6 (Fantasie 2) 161-183 Programm 7 (rot - allmähliche Veränderung) 184-206...
-
Seite 20: Wartung
Wartung Der Showtec LED Par 64 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 21: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. Antwort: Es gibt drei mögliche Fehlerquellen: Die Stromversorgung, die Lampe, die Sicherung. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 22: Technische Daten
Technische Daten Modell: Showtec LED Par 64 Nie wieder Lampen austauschen! Hohe Lichtleistung RGBW-Farbmischen, ermöglicht leuchtende Farben und die Wiedergabe von Pastellfarben Mit einer doppelten Halterung für multifunktionelle Verwendung ausgestattet 18 x 4-in-1 LEDs Stromfluss: 450mA Aktualisierungsrate: 7.8kHz Netzspannung: 100-240V AC Spitzenleistung: 245 Watt;...
