SlideBar 4
ORDERCODE 50390

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC SlideBar 4

Inhaltszusammenfassung für SHOWTEC SlideBar 4

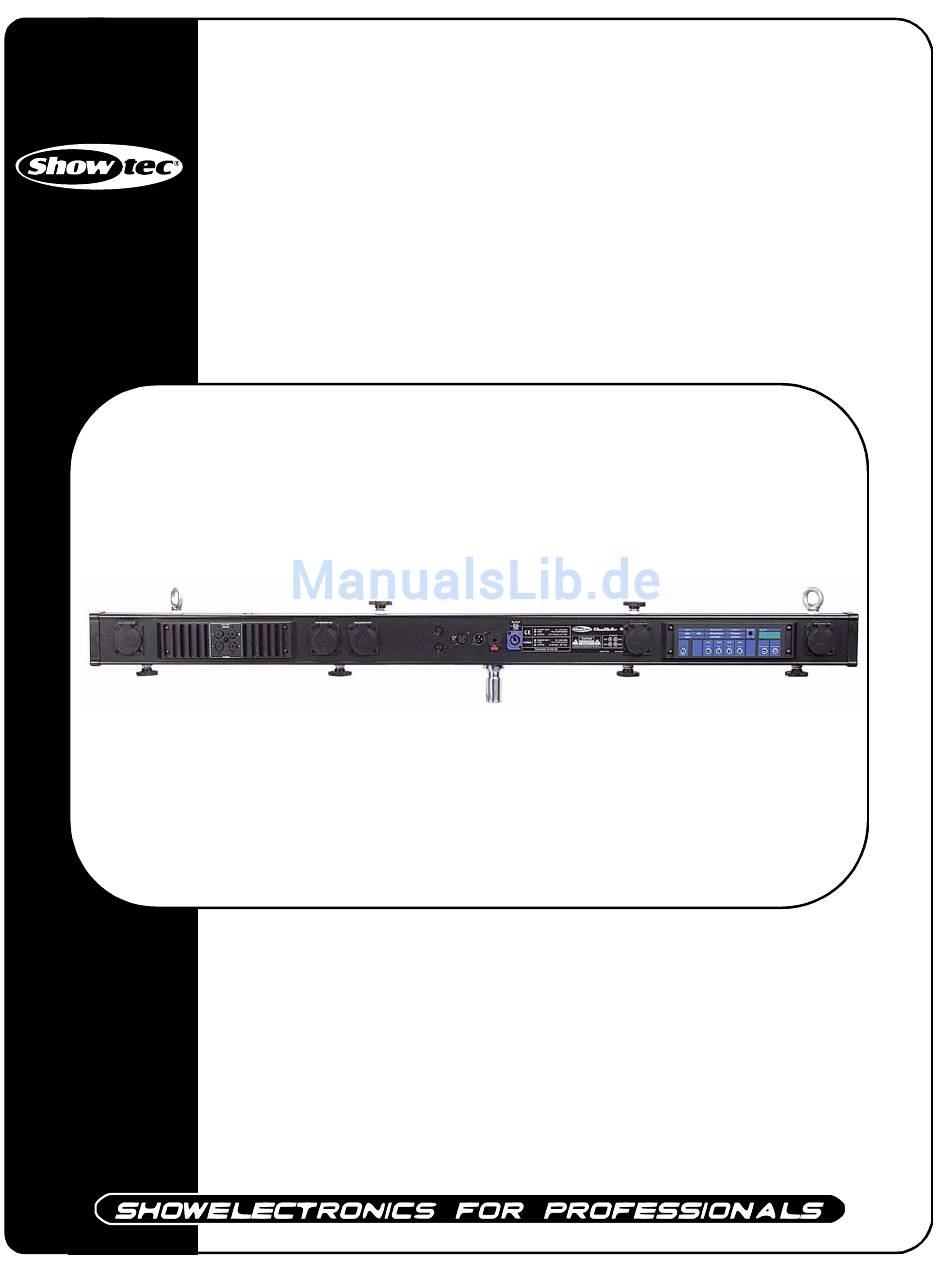

  • Seite 1 SlideBar 4 ORDERCODE 50390...
  • Seite 2 Wir konzipieren und stellen professionelle Ausrüstung für die Unterhaltungs-Industrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten stark, um Sie, unseren Kunden zufrieden zu stellen. Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec SlideBar 4 Produkt-Anleitung ™ Warnung..…...................………………………………..……….. Sicherheitshinweise ……………………………………………………………………………………….…. Bestimmungsgemäße Verwendung …………………………………………………………..……………. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht..………………………………………………………………………………………..…...… Installation................…...…………………………………….…… Installation............………………………………………..………....… Aufstellung und Bedienung..............…..……………………………….… Bedienung……………...............……….……………………………. Wartung..................………..………….…….……………..Produktbeschreibungen..............……………….…….………………….

  • Seite 4: Warnung

    WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung.
  • Seite 5 Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! • Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler .

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features Slidebar 4 ist ein 4 Bar mit eingebautem DMX von Showtec. • 4 Kanal chaser mit 16 eingebaute Programme und 6 “operating modes”: • MANUAL DIMMER/MANUAL PROGRAM/ AUTO PROGRAM/ HOLD SOUND/ PROG. SOUND/ AUTO SOUND. • 4 Kanal MIDI pack mit 4 einzelne Note Numbers •...

  • Seite 7: Installation

    Installation Installieren SlideBar 4 Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch.

  • Seite 8: Dmx Mode

    Mode Select Zuerst betätigen und halten Sie die F Taste eingedrückt, drücken Sie die Signal Select Taste. Der Segment Display zeigt "IN". Halten Sie die F Taste eingedrückt, drücken Sie die DMX / MIDI Taste, um DMX oder MIDI Modus vorzuwählen, der entsprechende LED zeigt den gegenwärtigen Modus an.

  • Seite 9: Midi Mode

    2. Drücken Sie die UP/ DOWN-Taste, um Ihre gewünschte DMX Adresse von 001 bis 512 vorzuwählen. 3. Sobald Sie die DMX Adresse eingestellt haben, Drücken Sie die Kanal Taste ein zweites Mal, um Ihre Einstellung zu speichern. 4. Verfolgen Sie Schritte 1-3, bis Sie die Adressen von alle 4 Kanäle eingestellt haben.

  • Seite 10: Master Mode

    3. Sobald Sie der Note Number eingestellt haben, Drücken Sie die Kanal Taste ein zweites Mal, um Ihre Einstellung zu speichern. 4. Verfolgen Sie Schritte 1-3, um die Note Number der anderen Kanäle einzustellen. Master Mode Wenn der Segment Display "OUT" zeigt, und der Master LED aufleuchtet, bedeutet das dieses Gerät arbeitet wie ein 4 Kanal DMX Chaser.

  • Seite 11: Preset Funktionen

    Preset Funktionen Halten Sie die F Taste eingedrückt, drücken Sie mehrmals die PRESET Taste um zwischen Fade Time/ Dimmer/ Preheat/ Speed/ Program/ MIDI Kanal zu wählen. Fade Time Der Segment Display zeigt "F", das von drei Zahlen 000- 100 gefolgt wird. Drücken Sie die UP/ DOWN- Taste um der Fade Zeit einzustellen vom 0 bis zu 60 Sekunden.

  • Seite 12: Chase Richtung

    Speed Der Segment Display zeigt "SP", das von zwei Zahlen 01-99 gefolgt wird. Drücken Sie die UP/ DOWN-Taste, um die gewünschte Verfolgunggeschwindigkeit vorzuwählen. 01 gibt Ihnen die langsamste Geschwindigkeit, 99 die schnellste Geschwindigkeit. MIDI Channnel Der Segment Display zeigt "CH", der von zwei Zahlen 01-16 gefolgt wird.

  • Seite 13: Wartung

    Manual Dimmer LED ist eingeschaltet. Wartung Der Showtec SlideBar 4 benötigt fast keine Wartung. Jedoch sollten Sie das Gerät sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit.

  • Seite 14: Produktbeschreibungen

    Produktbeschreibung Model: Showtec SlideBar 4 Spannungsversorgung : AC 230V-50Hz (CE) Kanal Ausgang : 1.5A/CH., Total 6A (CE) DMX IN / OUT : 3 pin female & male XLR socket x1 MIDI IN / Thru : 5 pin multiple socket Sicherung : F6.3A 250V 5x20mm (x4PCS) Maße : 1320x60x80mm (LxBxH)
