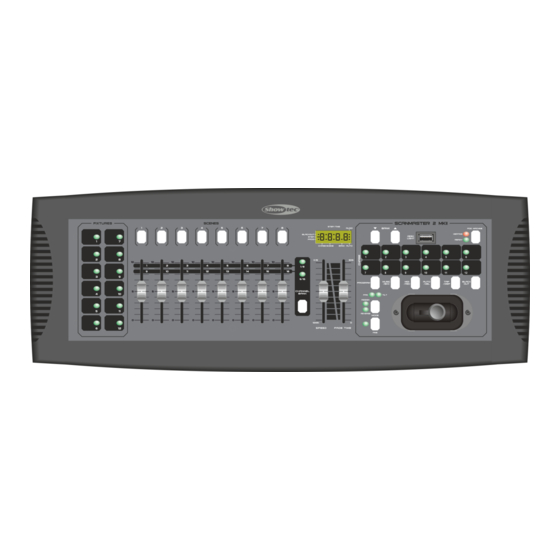

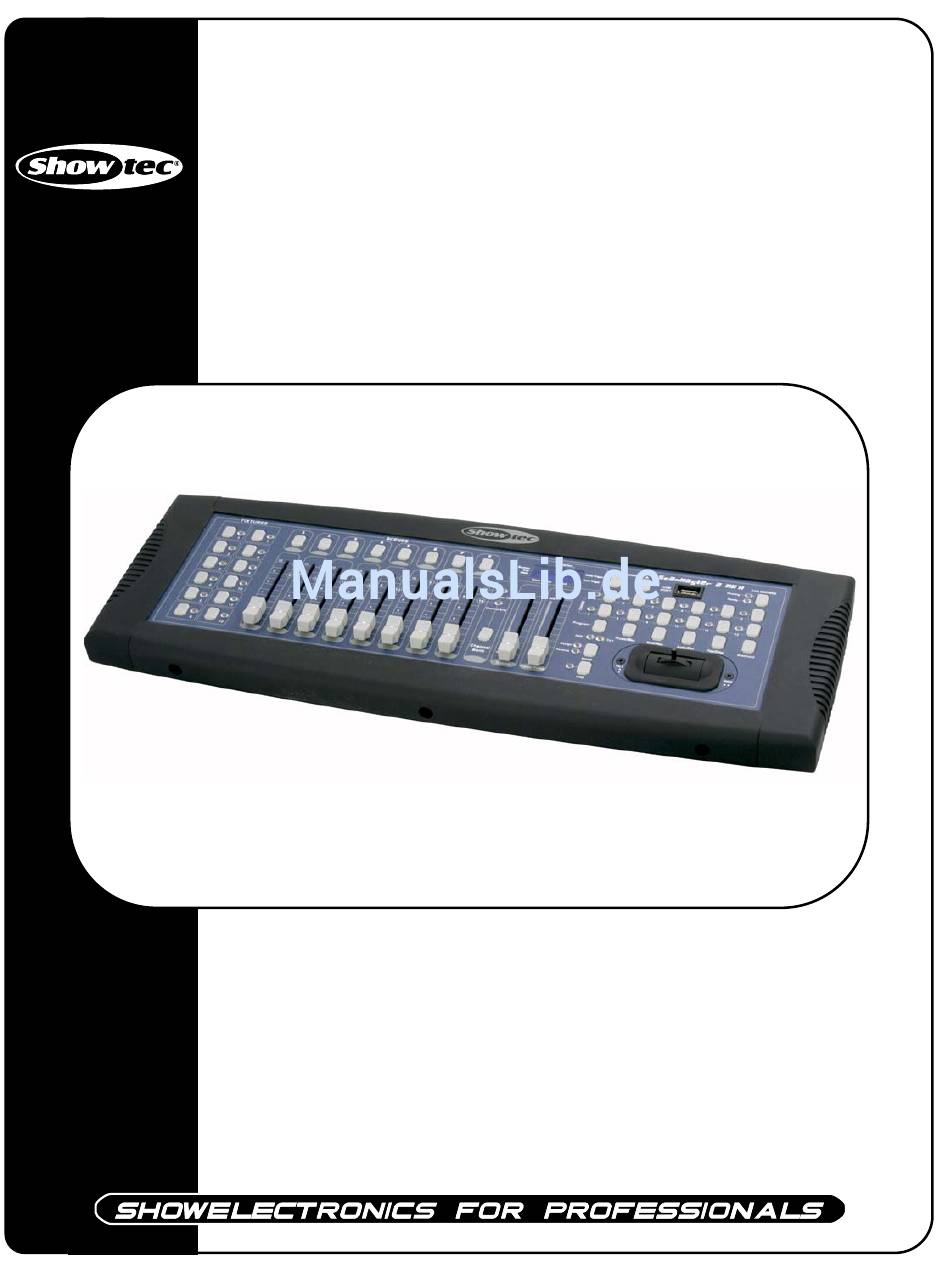

- Seite 1 Scanmaster 2 MKII ORDERCODE 50333...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Scanmaster 2 MKII Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite ………………………………………………………………………..…..…..…. Installation................…...……………………………………..…... Aufstellung und Bedienung..............…..……………………………….…. SCENES………………………………………….……...………………………………….……...…………… - Eine Szene programmieren......………......……………………..……… - Eine Musterszene programmieren........…..…………..………………….. - Eine Szene bearbeiten.…………………..…………......……………………...…… - Scanner-Einstellungen kopieren..............…..………………..…. -
Seite 4: Sicherheitshinweise
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. - Seite 5 (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...
-
Seite 6: Gerätebeschreibung
• Joystick-Modul • Jog-wheel Modul • USB-Anschluss für beide DJ Arbeitslampen und Daten-Backup • Der ScanMaster 2 MKII ist mit einem Joystick-Modul oder mit einem Jog-wheel-Modul lieferbar - ganz wie Sie möchten ANMERKUNG: Eine Kenntnis von MIDI und DMX ist notwendig, um alle Funktionen dieses Gerätes auszunutzen. - Seite 7 1) FIXTURE Tasten (1-12) Um Scanner für Eingaben, Programmierung oder Abspielen auszuwählen. 2) SCENE Tasten (1-8) Drücken Sie die Scene-Tasten, um Ihre Szenen zu laden oder zu speichern. Es gibt ein Maximum von 240 programmierbaren Szenen. 3) Channel faders (1-8) Diese Regler steuern den Dimming-Output jedes dazugehörigen Kanals.
-
Seite 8: Installation
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Der Scanmaster 2 MKII ermöglicht die Programmierung von 12 Scannern mit jeweils 16 DMX-Kanälen; 30 Banks aus 8 programmierbaren Szenen, 12 Lauflichter aus 99 Steps mit 8 Kanalreglern, ein Joystick und andere Funktionstasten. -
Seite 9: Scenes
SZENEN Wenn es eingeschaltet ist, befindet sich das Gerät zuerst im manuellen Steuermodus und alle Kanal- Outputs sind im Black-out-Status (die Blackout-LED blinkt im Display-Fenster). Sie können auch den Blackout-Knopf drücken, um den Channel-Output zu ermöglichen. Halten Sie die PROGRAM-Taste (15) 3 Sek. lang gedrückt, bis die PROG LED blinkt. Das bedeutet, dass Sie sich im Programm-Modus befinden. -
Seite 10: Eine Szene Bearbeiten
Eine Szene bearbeiten Rufen Sie den Programm-Modus auf. Drücken Sie die BANK Up/Down Taste (11), um die Bank auszuwählen, die die Szene enthält, die Sie bearbeiten wollen. Wählen Sie die Szene, die Sie bearbeiten möchten, indem Sie die entsprechende SCENE Taste (2).drücken. -
Seite 11: Eine Szenen-"Bank" Kopieren
Eine Szenen-"Bank" kopieren Rufen Sie den Programm-Modus auf. Tippen Sie auf die BANK Up/Down Taste (11), bis Sie die Bank erreichen, die Sie kopieren möchten. Tippen Sie auf die MIDI/Rec Taste (17). Drücken Sie auf die BANK Up/Down Taste (11), um die Bank auszuprobieren, auf die Sie kopieren möchten. -
Seite 12: Chases
LAUFLICHTER Ein Lauflicht programmieren Hinweis: Um ein Lauflicht zu programmieren, müssen Sie bereits Szenen programmiert haben. Mit dieser Funktion können Sie in einer festgelegten Reihenfolge durch 240 Szenen surfen. Es wird empfohlen, alle Lauflichter im Controller zu löschen, bevor Sie zum ersten Mal Lauflichter programmieren (siehe auch "Alle Lauflichter löschen"). -
Seite 13: Alle Lauflichter Löschen
Alle Lauflichter löschen Schalten Sie das Gerät aus und halten Sie die AUTO/Del (18) und BANK Down Tasten (11) gleichzeitig gedrückt. Alle LEDs leuchten kurz auf und zeigen dadurch an, dass die Lauflichter gelöscht wurden. Schalten Sie das Gerät wieder ein, alle Lauflichter sollten wieder in der Grundeinstellung sein. Chase Playback Es gibt drei Modi, in denen man Lauflichter abspielen kann. -
Seite 14: Umkehren Joystick-Bewegung / Dmx Kanal
4) Benutzen Sie die "TAP/DISPLAY-Taste (19), um einen 16 oder 8-Kanal-Modus auszuwählen. Das Display zeigt an: "PH:XX", "PLXX", "TH:XX" oder "TL:XX". (P=Pan, T=Tilt, H=High, L=Low, "XX" ist die Kanal-Nr.) Drücken Sie die FIXTURE Taste (1) die zu dem Scanner gehört, den Sie zuweisen wollen. Während Sie die MODE Taste (8), gedrückt halten, drücken Sie die Szene-Nummer, die zum Regler... -
Seite 15: Alle Pan / Til-Kanäle Löschen
Alle Pan / Tilt-Kanäle löschen 1) Gehen Sie auf "power" off, halten Sie die AUTO/Del und MODE-Tasten gleichzeitig gedrückt (8+18). Alle LEDs leuchten kurz auf und zeigen dadurch an, dass alle Pan / Tilt-Kanäle gelöscht wurden. 2) Drehen Sie wieder "Power" auf, alle Pan / Tilt Kanäle sollten dann wieder in der Grundeinstellung sein.. FADE TIME Fade-Time/ Zuweisen Fade-Time 1) Halten Sie die MODE-Taste gedrückt (8) und tippen Sie dann die TaP/Disp-Taste (19). -
Seite 16: Daten Transfer
DATEN TRANSFER Der Datentransfer erlaubt dem Anwender, alle Informationen von einem Scanmaster 2 MKII zu einem zweiten Scanmaster-Gerät zu senden. Sie müssen die Geräte mit einem 3-poligen XLR-Kabel anschließen. Bei dem Gerät, das die Information sendet, muss das Kabel im DMX-Ausgangsstecker stecken. Bei dem Gerät, das die Information empfängt, muss das Kabel zum DMX-IN führen. -
Seite 17: Wartung
Wartung Der Showtec Scanmaster 2 MKII benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 18: Produktbeschreibung
Produktbeschreibung Modell: Showtec Scanmaster 2 MKII Voltage: AC 230V-50Hz (CE) Power input: DC9 ~ 12V, 500 mA min. Sicherung: 500mA250V, 5x20mm Audio trigger: eingebautes Mikrofon DMX Output: 3-pin XLR Female connector Midi Input: 5-pin connector Sound Input: RCA connector EXT STEP Control: DB-9 connector Maße: 483 x 135 x 82 mm (LxBxH) - Seite 19 2005 Showtec.
