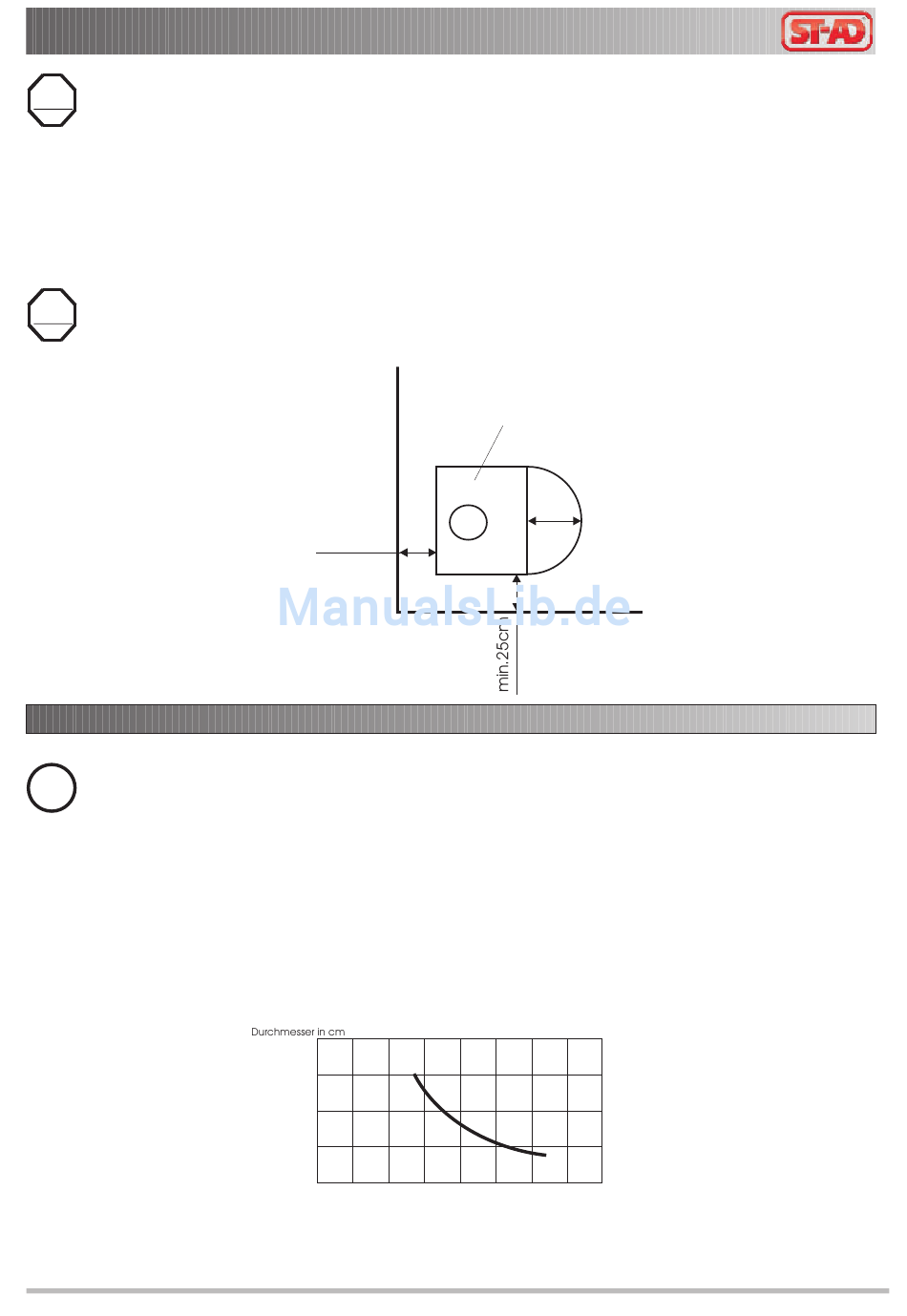

Beim Aufstellen des Kaminofens sind unbedingt die Sicherheitsabstände zu brennbaren Materialien
STOP
einzuhalten.
- Aufgrund der geringen Strahlungswärme müssen keine größeren als die unten abgebildeten
Maße eingehalten werden. Dies ist möglich, da der Sicherheitswärmetauscher im Betrieb mit der
thermischen Ablaufsicherung dafür sorgt, dass die Temperatur nie über 95°C steigt.
Sollten Sie sich über die baulichen Gegebenheiten nicht sicher sein, lassen Sie diese von einem
Fachmann prüfen!
Die Zustimmung der örtlichen Bauaufsichtsbehörde bzw. des Bezirksschornsteinfegermeisters ist für
STOP
die Wahl des Aufstellortes einzuholen. Dies gilt auch für Maßnahmen zur notwendigen Be- und
Entlüftung des Raumes und der abgasseitigen Anbindung.
3.2 Schornsteinanschluß / Bemessung
Eine Voraussetzung für den einwandfreien Betrieb eines Kaminofens ist der richtig dimensionierte
Info
Schornstein. Die Berechnung des Schornsteins erfolgt nach DIN 18160, DIN EN13384 und unter
Zugrundelegung der Werte gemäss der technischen Daten laut Anlage.
Für die Berechnung muss der Abgasmassenstrom der Gesamtwärmeleistung eingesetzt werden.
Die zu berücksichtigende Schornsteinhöhe zählt ab dem Brennraumboden ( Rost ) des Kaminofens.
Beachten Sie die baurechtlichen Vorschriften der einzelnen Bundesländer.
Bei ungünstigen Voraussetzungen des Schornsteins ( z.B. niedrige Abgastemperaturen, zu geringe
Wärmedämmung oder zu großer Schornsteinquerschnitt ) wird der Einbau einer Nebenlufteinrichtung
empfohlen. Dadurch schafft man gleichbleibende Betriebsbedingungen für die Feuerstätte und
verhindert somit eine Versottung des Schornsteins. Der Kaminofenabgasquerschnitt im Verhältnis zur
Schornsteinlänge ist im Diagramm beispielhaft dargestellt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Bedienungsanleitung Holzbrand-Kaminofen Komfort DBS
min.20cm
25
20
15
Schorn-
steinlänge
1
2
Kaminofen
80cm
3
4
5
6
7
Schematische Darstellung / Vollstaendigkeit nicht rechtsverbindlich
8 m
Ausgabe 07/2014
