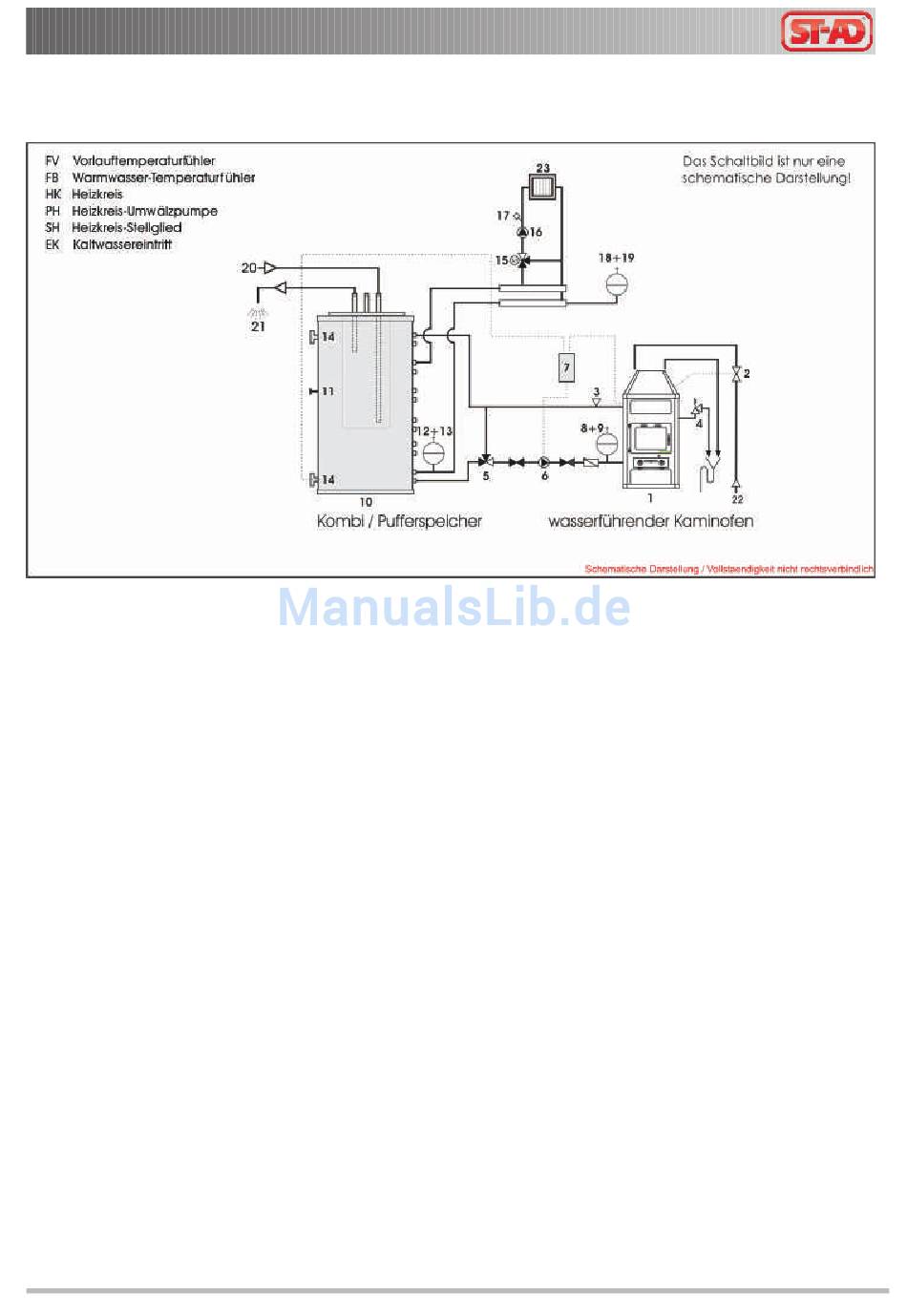

Anlage 5 Schaltschema mit Kombispeicher ( autark )
1. Kaminofen
2. Thermische Ablaufsicherung
3. automatischer Schnellentlüfter
4. Sicherheitsventil ( Kesselsicherheitsgruppe )
5. T
hermisches Regelventil ( Rücklaufanhebung )
6.
Pumpe
7. Temperaturdifferenzregler
8.
Ausdehnungsgefäß
9.
Kappenventil
10. Kombi /
Pufferspeicher
11.
Thermometer
12.
Ausdehnungsgefäß
13.
Kappenventil
14. Fühleranschluss Speicher
15. Mischer (optional)
16. Pumpe Heizkreis ( elekt. )
17.
Vorlauffühler
18. Ausdehnungsgefäß
19.
Kappenventil
20. Kaltwassereintritt
21. Warmwasseraustritt
22. Kaltwassereintritt
23. Heizkreis
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Bedienungsanleitung Holzbrand-Kaminofen Komfort DBS
Ausgabe 07/2014
