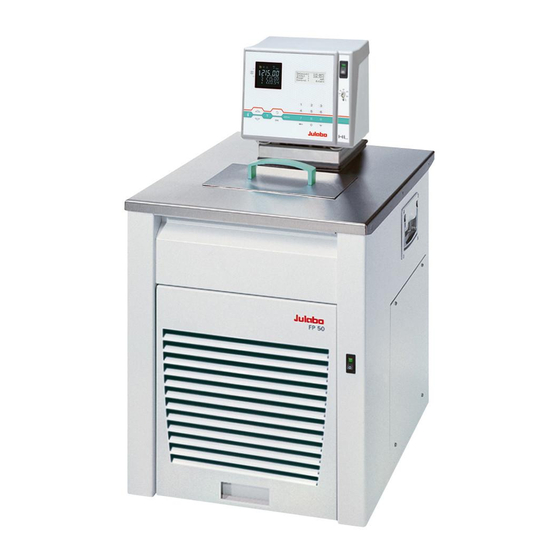

- Seite 1 DEUTSCH Betriebsanleitung Umwälzthermostat Kälte- FPW50-HE wassergekühlt JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info.de@julabo.com 1.950.2463-V4 03/16 www.julabo.com 19502463-V4.doc 21.03.16...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und ISO 14001.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Betriebsanleitung ......................... 5 Bestimmungsgemäßer Zweck ..................5 1.1. Beschreibung ......................5 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise ......... 6 2.1. Entsorgen......................... 7 2.2. Gewährleistung ......................8 2.3. EG-Konformität ......................9 2.4. Technische Daten ....................11 2.5. Kühlwasser-Anschluss ................... 14 Bedienungsanleitung ...................... - Seite 4 12.1. Vorbereitung zur Fernsteuerung ................75 12.2. Kommunikation mit PC bzw. übergeordnetem Datensystem ........75 12.3. Befehlsübersicht .....................76 12.4. Statusmeldungen ....................79 12.5. Fehlermeldungen ....................80 13. Montage - Elektronik-Einschub mit Analog-Anschlüssen ..........81 14. Julabo Service Leistung – Online Ferndiagnose ............81 15. Reinigung / Reparatur des Gerätes ................82...
-
Seite 5: Betriebsanleitung
Betriebsanleitung Bestimmungsgemäßer Zweck Die JULABO Thermostate sind für die Temperierung bestimmter flüssiger Medien in einem Badgefäß vorgesehen. An den herausgeführten Pumpenanschlüssen können Temperieraufgaben in einem externen Temperierkreislauf durchgeführt werden. Die JULABO Thermostate sind nicht geeignet zur direkten Temperierung von Nahrungs- und Genussmitteln, sowie pharmazeutischer und medizintechnischer Produkte. -
Seite 6: Verantwortung Des Betreibers - Allgemeine Sicherheitshinweise
Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren nach Möglichkeit... -
Seite 7: Entsorgen
Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an den Thermostat anschließen, insbesondere die dazugehörigen Sicherheitshinweise. Die Anschlussbelegung der Stecker und die technischen Daten der Produkte sind unbedingt zu beachten. -
Seite 8: Gewährleistung
Eine Entsorgung mit dem Hausmüll (unsortierter Müll) oder ähnliche Einrichtungen für die Sammlung kommunaler Abfälle ist nicht zulässig! 2.2. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. -
Seite 9: Eg-Konformität
2.3. EG-Konformität... - Seite 10 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise...
-
Seite 11: Technische Daten
2.4. Technische Daten FP50-HE wassergekühlt Arbeitstemperaturbereich °C -50 ... 200 Temperaturkonstanz °C ±0.01 Kälteleistung °C Medium Ethanol 0.5 0.16 Kältemittel R404A / R507 Gesamtabmessungen (BxTxH) 42x49x72 Badöffnung (BxL) 18x12 Badtiefe Füllmenge von ... bis Liter 5.5 ... 8 Gewicht Netzanschluss V/Hz 230 / 50 Stromaufnahme... - Seite 12 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Anschlussmöglichkeiten: Externer Alarmgeber 24-0 Vdc / max. 25mA Rechnerschnittstelle RS232 Externer Temperaturfühler Pt100 Optional für HE und SE (Bestell-Nr. 8900100 Elektronikeinschub mit Analoganschlüssen) Programmgeber-Eingang -100 °C bis 400 °C = 0 - 10 V oder 0 - 20 mA oder 4 - 20 mA Temperaturschreiberausgänge 0 - 10 V (0 V = -100 °C, 10 V = 400 °C) 0 - 20 mA (0 mA = -100 °C, 20 mA = 400 °C)
- Seite 13 -Äquivalent Ihrer Anlage ist dem Typenschild zu entnehmen. • Der Betreiber ist verpflichtet, Instandhaltung, Reparatur, Wartung, Außerbetriebnahme, Rückgewinnung und Recycling durch zertifiziertes, von JULABO autorisiertes Personal durchführen zu lassen. • Es gilt die Dokumentationspflicht. Der Betreiber muss Aufzeichnungen führen und diese mindestens fünf Jahre aufbewahren.
-
Seite 14: Kühlwasser-Anschluss
Verantwortung des Betreibers – Allgemeine Sicherheitshinweise 2.5. Kühlwasser-Anschluss Kühlwasserdruck (IN / OUT ) max. 6 bar Differenzdruck (IN - OUT ) 3,5 bis 6 bar Kühlwassertemperatur <20 °C Empfohlene Kühlwasserqualität: pH – Wert 7,5 bis 9,0 Sulfat [SO4 2- ] <... -
Seite 15: Bedienungsanleitung
Bedienungsanleitung Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 16 Sicherheitshinweise • Die Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. • Die Wärmeausdehnung der Badöle bei steigender Badtemperatur beachten. • Eindringen von Wasser in heiße Badöle vermeiden. •...
- Seite 17 Achtung: Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! • Übertemperatur-Schutzeinrichtung nach IEC 61010-2-010 Mit einem Schraubendreher den einstellbaren Übertemperaturschutz bis zum Abschaltpunkt (Ist-Temperatur) zurückdrehen. • Unterniveau- Schutzeinrichtung nach IEC 61010-2-010 Für eine Funktionsprüfung kann der Schwimmer bei diesem Gerät im Bad manuell betätigt werden, z.
-
Seite 18: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente Bedienungs- und Funktionselemente Frontseite Rückseite Netzschalter für Thermostat, beleuchtet Netzschalter für Kältemaschine, beleuchtet VFD-COMFORT- DISPLAY Kopfzeile: Kontroll-Anzeigen siehe 2.1 und 2.2 Zeile 1: Istwertanzeige Int oder Ext Die Anzeige ist abhängig von der eingestellten Regelung im >MENU – CONTROL< (INT oder EXT). Zeile 2: Arbeitstemperatur Sollwert, permanent S xxx.xx Zeile 3:... - Seite 19 Kontroll-Anzeigen in der Kopfzeile: Heizung / Kühlung / Alarm Remote Betrieb Kontroll-Anzeigen in der Kopfzeile: Temperaturanzeige Istwert Intern oder Extern Anzeige der eingestellten Pumpen-Druckstufe. Vier Stufen, einstellbar über Taste , im >MENU - PUMP<. Tastatur Navigationstasten 1. Taste: >OK< Start / Stopp (Pumpe / Heizer ) 2.
- Seite 20 Sollwert-Vorgabe ext Pt100 Anschlussbuchse: Schnittstelle RS232 , SERIAL Fernsteuerung durch einen PC Anschlussbuchse: Ausgang für Störmeldung Steuersignal für Julabo Kälte-Badgefäß Option: Elektronik-Einschub Bestell-Nr. 8 900 100 Anschlussstecker: Alarmausgang (für externes Alarmsignal) ALARM Anschlussbuchse: Stand-by-Eingang (für externen Not-Aus) STAND-BY Anschlussbuchse: Programmgeber-Eingang und Temperaturschreiberausgänge...
-
Seite 21: Vorbereitungen
Vorbereitungen 5.1. Aufstellen • Den Kältethermostat auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. • Auf gute Be- und Entlüftung des Aufstellungsortes achten. Der Aufstellungsort sollte ein genügend großer Raum sein, der durch die Abwärme des Gerätes nicht zu stark erwärmt wird. (Zulässige Umgebungstemperatur bis 40 °C). - Seite 22 Viskosität maximal 70 mm²/s bei der jeweiligen Arbeitstemperatur Vorsicht: Brand - oder anderweitige Gefahren bei Verwendung nicht empfohlener Temperierflüssigkeit. Vor der Verwendung einer anderen Badflüssigkeit als empfohlen sollte mit JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden.
-
Seite 23: Temperierung Extern Angeschlossener Systeme
Die unterschiedlichen Förderströme von Druck- und Saugpumpe sollten aufeinander abgestimmt werden. Zur Niveaukonstanthaltung empfehlen wir den Einsatz des JULABO "D+S" Niveau-Adapters im externen Badgefäß. Damit wird der Förderstrom der Druckpumpe über einen eingebauten Schwimmkörper geregelt. Der Förderstrom der Saugpumpe bleibt dabei unverändert. -
Seite 24: Temperierschläuche
Vorbereitungen Rücklaufsicherung Ist der externe Verbraucher höher als der Thermostat angeordnet, sollte ein eventuelles Zurückfließen der Temperierflüssigkeit im ausgeschalteten Zustand vermieden werden. Überflutungsgefahr ! Zu diesem Zweck kann in den Vor- und Rücklauf jeweils ein Absperrventil angeschlossen werden. Bestell-Nr. Bezeichnung 8 970 456 Absperrventil bis +90 °C 8 970 457... -
Seite 25: Befüllen / Entleeren
5.4. Befüllen / Entleeren Achtung: Die Wärmeausdehnung der Badöle bei steigender Badtemperatur ist zu beachten. Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. Bitte benutzte Temperierflüssigkeit immer umweltgerecht lagern und entsorgen. Vorschriften für die Entsorgung unbedingt beachten. -
Seite 26: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromversorgungsnetz und muss immer frei zugänglich sein. • Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. •... -
Seite 27: Kältemaschine Einschalten
Kältemaschine einschalten • Das Gerät wird mit dem Netzschalter (1b) in Betrieb gesetzt. Steuerung der Kältemaschine: (Betrifft nur Geräte-Kombinationen die über die Steuerleitung (9) miteinander verbunden sind.) Die Kältemaschine wird bei eingeschaltetem Netzschalter (1b) vom Thermostaten automatisch aus- und eingeschaltet. •... -
Seite 28: Temperatureinstellungen
Temperatureinstellungen Temperatureinstellungen 7.1. Arbeiten mit Voreinstellungen im Menu Die Temperatureinstellung erfolgt über ein Menu das mit der Taste aufgerufen wird. Eingestellt werden können 3 unterschiedliche Arbeitstemperaturen, deren Werte innerhalb des Betriebstemperaturbereiches frei wählbar sind. Die Einstellung kann im Start- oder Stopp-Zustand erfolgen. ... -
Seite 29: Direkte Temperatureinstellung
7.2. Direkte Temperatureinstellung Der Thermostat benutzt den Sollwert von SETPOINT 1 oder 2 oder 3 für die Regelung. Die Angezeigte Solltemperatur kann jederzeit direkt geändert werden. Beispiel: 25.00 °C ändern in 50.00 °C 1. Durch Betätigen der Taste schaltet der Thermostat zum aktiven >SETPOINT<... -
Seite 30: Sicherheitseinrichtungen, Warnfunktionen
Sicherheitseinrichtungen, Warnfunktionen Sicherheitseinrichtungen, Warnfunktionen Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 17 SECVAL Die Einstellung der Übertemperatur-Schutzeinrichtung > SAFETMP< (Security Values) und der Warnfunktionen für Übertemperatur > OVERTMP< und SAFETMP Untertemperatur > SUBTEMP< erfolgt über ein Menu, das mit der Taste ... -
Seite 31: Unterniveau-Schutzeinrichtung Mit Frühwarnsystem
8.1.1. Unterniveau-Schutzeinrichtung mit Frühwarnsystem Diese Schutzeinrichtung wirkt unabhängig vom Regelkreis und ist in zwei Stufen gegliedert. . 1. Schalter Stufe 1 erkennt ein definiertes Flüssigkeitsniveau Die Warnung erfolgt akustisch (Intervallton) und optisch am VFD COMFORT-DISPLAY mit der Laufschrift > LOW LEVEL WARNING-FILL MEDIUM < sowie der Meldung Jetzt sollte Temperierflüssigkeit nachgefüllt werden! . -
Seite 32: Umschaltung Der Warn- Auf Abschaltfunktion
Sicherheitseinrichtungen, Warnfunktionen 8.2. Umschaltung der Warn- auf Abschaltfunktion Sofern eine Abschaltung der Leistungskomponenten (z. B. Heizer, Umwälzpumpe) bei Über- bzw. Unterschreiten der Grenzwerte erwünscht ist, besteht die Möglichkeit, den Thermostaten von der Warnfunktion >WARNING< in die Abschaltfunktion >ALARM< zu schalten. Werkseinstellung: 1. -
Seite 33: Übertemperatur- Und Untertemperatur-Warnfunktion
8.3. Übertemperatur- und Untertemperatur-Warnfunktion Soll bei einer sensiblen Temperieraufgabe die Einhaltung des Arbeits- temperaturwertes >SETP< überwacht werden, so sollte hier ein Über- und Übertemperatur Untertemperatur-Warnwert festgelegt und eingestellt werden. Im Beispiel unten wird der SETPOINT 85 °C von den Werten OVERTMP 87 °C und SUBTEMP 83 °C flankiert. -
Seite 34: Menufunktionen
Menufunktionen Menufunktionen 1. Mit Taste das Menu öffnen. 2. Mit den Tasten in der Menu –Ebene 1 auf und ab navigieren. 3. Mit Taste in die angewählte Menu –Ebene 2 schalten. Taste drücken, wenn nichts geändert werden soll. Unter dem Begriff „Menufunktionen“ sind Einstellungen zusammengefasst, ... -
Seite 35: Menu Program - Start
Menu-Ebene 1 Analoge Ein-/Ausgänge Seite 61 Registrier-Ausgänge – CHANNEL 1, 2, 3 EPROG – Eingang externer Programmgeber EX-STBY - STAND-BY-Eingang ALARM - Ausgang 9.1. MENU PROGRAM – START Mit diesem MENU kann ein bereits erstelltes Programm gestartet werden. Bedingungen: 1. - Seite 36 Menufunktionen Ebene 2 Parameter-Ebene • >NOW< mit bestätigen und das Programm startet sofort. oder oder unter Parameter (TIMER ) zur eingestellten Zeit starten. Im Beispiel unten ist eingestellt: 09. August 2009, 11:15 Uhr Im Untermenu >TIMER< für den Start des Programms einen Zeitpunkt einstellen.
- Seite 37 Das gestartete Programm Das gestartete Programm zeigt in Zeile 2 den aktuell errechneten Sollwert S XX.XX. Der Wert erhöht sich in der Zeit >TSLICE< bis die Zieltemperatur >SETPNT< des Abschnitts erreicht ist. Ist die Zeit in einem Abschnitt auf „0“ gesetzt, beginnt der nächste Abschnitt erst mit Erreichen der Zieltemperatur.
-
Seite 38: Menu Program - Erstellen, Verwalten
Menufunktionen 9.2. MENU PROGRAM – erstellen, verwalten Mit dem integrierten Programmgeber kann schnell und einfach ein Solltempe- Menu-Ebene 1 raturverlauf programmiert werden. Einen solchen Temperaturverlauf nennt man Programm. Ein Programm setzt sich aus einzelnen Abschnitten (STEP) zusammen. Die Abschnitte sind definiert durch Zeitdauer (TSLICE) und Ziel- temperatur. - Seite 39 >EDIT< Programm erstellen, verwalten > STEP< Programmschritt (1 ... 10) >SETPNT < Temperatur-Sollwert von Schritt ... Menu-Ebene 1 >TSLICE< Zeitdauer von Schritt ... > DELETE< Programmschritt löschen (01 … 10, ALL) Taste drücken, wenn ein Parameter nicht geändert werden soll. Korrekturfunktion für Parameter oder Werte (vor OK) ...
-
Seite 40: Menu Pump - Pumpeneinstellungen
Menufunktionen 9.3. MENU PUMP - Pumpeneinstellungen Förderleistung und –Druck der Umwälzpumpe sind über die Motordrehzahl einstellbar. Einstellungen: Stufe 1 ... 4 Beispiele: Anzeige: mit Leuchtbalkenanzeige Soll Soll: Anzeige der eingestellten Pumpenstufe im Zustand –OFF-. Ist: Anzeige der Pumpenstufe entsprechend der Motordrehzahl nach dem Start. -
Seite 41: Menu Config - Gerätekonfigurationen
9.4. MENU CONFIG - Gerätekonfigurationen Menu-Ebene 1 Ein RESET ist nur im Zustand >OFF< möglich. Thermostat mit Taste ausschalten und danach das Menu CONFIGURATION aufrufen. Ebene 2 Parameter-Ebene Taste drücken, wenn ein Parameter nicht geändert werden soll. Korrekturfunktion für Parameter oder Werte (vor OK). -
Seite 42: Remote - Fernsteuerung Serial
Menufunktionen Ebene 2 Ebene 3 Parameter-Ebene • Stunden blinken, einstellen mit • Minuten blinken, einstellen mit • Tag blinkt, einstellen mit • Monate blinkt, einstellen mit • Jahr blinkt, einstellen mit • Zurück zu den Werkseinstellungen mit ... -
Seite 43: Externe Sollwertvorgabe
Hinweis: Werkseinstellung: OFF Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“ bzw. „R OFF“... -
Seite 44: Off-Mode
Menufunktionen 9.4.4. OFF-MODE Die Umwälzpumpe wird normalerweise mit der Start/Stop-Taste bzw. Werkseinstellung: dem Start/Stop-Befehl geschaltet. Soll die Umwälzpumpe aber im – PMP OFF OFF- Zustand weiter arbeiten, kann das in diesem Unter-Menu eingestellt werden. Im Alarmzustand erfolgt nach wie vor eine Abschaltung des Pumpenmotors. -
Seite 45: Uhr Und Datum Einstellen
9.4.6. Uhr und Datum einstellen Die interne Echtzeituhr ermöglicht das Starten eines Programms zu einem beliebigen Zeitpunkt. Die Uhr wird im Werk auf die aktuelle Ortszeit (MEZ) eingestellt. Bei Betrieb in einer anderen Zeitzone, kann die Zeiteinstellung hier aktualisiert werden. ... - Seite 46 Menufunktionen Ebene 2 Parameter-Ebene C-TYPE INTERN • Der Parameter blinkt, umschalten mit oder Dieser Parameter beeinflusst den Temperaturverlauf nur bei interner Regelung. • Der Parameter blinkt, einstellen mit 0.1 … 99.9 • Der Parameter blinkt, einstellen mit ...
-
Seite 47: Control - Regelung Intern / Extern
9.5.1. CONTROL – Regelung INTERN / EXTERN Umschaltung nur möglich wenn Pt100 Externfühler angeschlossen. Werkseinstellung: INT Pt100 WICHTIG: Weitere Maßnahmen für externe Temperaturregelung. Sinnvolle Einstellungen bei externer Temperaturregelung: BAND HIGH / LOW und INTERN MAX / MIN siehe Kapitel > MENU LIMITS<. ... -
Seite 48: Selftuning
Menufunktionen 9.5.2. SELFTUNING Selftuning: Bei Selftuning werden die Regelparameter Xp, Tn und Tv einer Regelstrecke (Temperiersystem) automatisch ermittelt und gespeichert. Einstellbare Parameter: OFF - kein Selftuning Die Regelparameter der zuletzt durchgeführten Identifikation sind gespeichert und werden zur Regelung verwendet. ONCE - einmaliges Selftuning Nach jedem Start mit der Taste oder dem Startbefehl über die Schnittstelle führt das Gerät einmalig eine Identifikation der... -
Seite 49: Regelparameter- Xp-, Tn-, Tv- Intern
9.5.4. Regelparameter– XP-, TN-, TV- INTERN Die werkseitig eingestellten Regelparameter sind in den meisten Fällen ausreichend um einen optimalen Temperaturverlauf im Temperiergut zu erreichen. Die einstellbaren Regelparameter erlauben eine Anpassung an besondere Regelstrecken. Proportionalbereich >Xp< Der Proportionalbereich ist der Temperaturbereich unterhalb des Sollwertes, in welchem die Heizleistung von 100 % auf 0 % geregelt wird. -
Seite 50: Cospeed - Extern
Menufunktionen 9.5.5. COSPEED - extern Dieser Parameter beeinflusst den Temperaturverlauf nur bei externer Regelung. Einstellbare Parameter: 0.0 ... 5.0 Während der Selftuningphase werden die Regelparameter Xp, Tn und Tv einer Regelstrecke automatisch ermittelt und gespeichert. Je nach Regelstrecke können sich da unterschiedlich lange Einschwingzeiten ergeben. -
Seite 51: Menu Serial - Baudrate, Handshake, Parity
9.6. MENU SERIAL - BAUDRATE, HANDSHAKE, PARITY Menu-Ebene 1 Für die Kommunikation des Thermostaten mit einem PC oder einem übergeord- neten Prozessleitsystem müssen die Schnittstellenparameter beider beteiligter Geräte übereinstimmen. Fernsteuerbetrieb siehe Seite 75 Werkseinstellungen: 4800 Baud even Hardwarehandshake Ebene 2 Parameter-Ebene ... -
Seite 52: Menu Atc - Absolute Temperature Calibration
Menufunktionen 9.7. MENU ATC - Absolute Temperature Calibration ATC dient zum Ausgleich eines Temperaturgefälles welches sich - physikalisch bedingt - zwischen Thermostat und einem definierten Messpunkt (Temperatur-Messgerät) im Badgefäß bilden kann. Prinzip: Für den ATC-Abgleich wird die Bad-Temperatur am Ort des Temperatur- Beispiele: Fühlers (CT) im eingeschwungenen Zustand ermittelt. - Seite 53 Menu-Ebene 1 Ebene 2 Parameter-Ebene Taste drücken, wenn ein Parameter nicht geändert werden soll. Korrekturfunktion für Parameter oder Werte (vor OK). • Der Parameter blinkt, umschalten mit oder In den folgenden Anzeigen der Ebene 2 steht jetzt ein (I) für Intern oder ein (E) für extern.
-
Seite 54: Atc Sensor - Intern / Extern
Menufunktionen Ebene 2 Parameter-Ebene • Vorkommastellen blinken, einstellen mit • Nachkommastellen blinken, einstellen mit Wird nur ein 2-Punkt Abgleich durchgeführt, werden die folgenden Menu- Punkte nicht mehr angezeigt. Der Wert wird nur angezeigt • Vorkommastellen blinken, einstellen mit ... -
Seite 55: Calibration Type: 1 -/ 2 -/ 3 Point
9.7.3. CALIBRATION TYPE: 1 -/ 2 -/ 3 POINT Es kann ein >1 Punkt<, >2 Punkt< oder >3 Punkt< -Abgleich durchgeführt werden. Zuerst den Ort, auf den abgeglichen werden soll (Messpunkt CT), geometrisch bestimmen, danach die Temperaturwerte der Abgleich-Punkte festlegen. Die Art des Abgleichs bestimmt auch die Anzahl der folgenden Werte-Paare die am LCD DIALOG-DISPLAY angezeigt werden. -
Seite 56: Beispiel: Dreipunktabgleich Für Interne Regelung
Menufunktionen 9.7.4. Beispiel: Dreipunktabgleich für interne Regelung. Im Temperaturbereich von 80 °C bis 160 °C soll die Kalibrierkurve des Temperaturfühlers (TT) den tatsächlich auftretenden Temperaturen an dem Messpunkt (CT) angeglichen werden. 1. Thermostat auf interne Regelung stellen: MENU CONTROL Seite 45 Menu-Ebene 1 Die Regelart kann nur im Zustand –OFF- eingestellt werden. - Seite 57 Ein ATC-Abgleich soll durchgeführt werden. >NO< einstellen • Der Parameter blinkt, umschalten mit • Der Parameter blinkt, umschalten mit Es wird >3. Punkt< -Abgleich durchgeführt. Der Wert >TMPVAL< wird nur angezeigt Zu diesem Wert wird im folgenden Schritt der mit ...
-
Seite 58: Menu Limits - Begrenzungen
Menufunktionen 9.8. MENU LIMITS - Begrenzungen Menu-Ebene 1 Ebene 2 Parameter-Ebene Taste drücken, wenn ein Parameter nicht geändert werden soll. Korrekturfunktion für Parameter oder Werte (vor OK) • Vorkommastellen blinken, einstellen mit • Nachkommastellen blinken, einstellen mit • Vorkommastellen blinken, einstellen mit ... -
Seite 59: Begrenzungen Bei Interner Regelung
9.8.1. Begrenzungen bei interner Regelung SETPOINT MAX / MIN - Maximaler und minimaler Sollwert Einschränkung des einstellbaren Temperaturbereichs Die Begrenzung des Betriebstemperaturbereiches hat Auswirkung auf die Temperatureinstellung im Menu der Taste Es können nur Arbeitstemperaturwerte eingestellt werden, die sich zwischen den hier festgelegten Grenzwerten befinden. Vorhandene Einstellungen für SETPNT 1, -2, -3, auch die für >OVERTMP<... - Seite 60 Menufunktionen BAND HIGH / LOW - Bandbegrenzung Die Bandbegrenzung ist bei externer Regelung aktiv. Für die Aufheiz- phase und für die Abkühlphase sind unterschiedliche, praxisgerechte Einstellungen möglich. Einstellbereich: 0 °C ... 200 °C Mit BAND HIGH und BAND LOW werden für die Aufheizphase bzw. die Abkühlphase maximal zulässige Temperaturdifferenzen zwischen internem Bad und dem externen System festgelegt.
-
Seite 61: Menu In/Out - Analoge Ein-/Ausgänge (Option)
9.9. MENU IN/OUT – Analoge Ein-/Ausgänge (Option) Um die analogen Ein- und Ausgänge nutzen zu können muss der Thermostat mit dem Elektronik-Einschub ausgestattet sein. Bestell-Nr. 8900100 Elektronik-Einschub ALARM STAND-BY REG+ Für den Programmgeber-Eingang und die Temperaturschreiberausgänge E-PROG der Buchse REG+E-PROG können in diesem Unter-Menu die Eingangsgröße bzw. - Seite 62 Menufunktionen Ebene 2 Ebene 3 Parameter-Ebene • Vorkommastellen blinken, einstellen mit • Nachkommastellen blinken, einstellen mit • Parameter blinkt, einstellen • Vorkommastellen blinken, einstellen mit • Nachkommastellen blinken, einstellen mit • Parameter blinkt, einstellen ...
- Seite 63 Ebene 2 Ebene 3 Parameter-Ebene • Vorkommastellen blinken, einstellen mit Lower VALue Unteren Wert • Nachkommastellen blinken, einstellen mit Upper VALue Oberen Wert • Parameter blinkt, einstellen oder • Parameter blinkt, einstellen • Parameter blinkt, einstellen...
-
Seite 64: Ausgänge - Reg+E-Prog
Menufunktionen 9.9.1. Ausgänge - REG+E-PROG CHANNEL 3 REG+E-PROG : EPROG CHANNEL 1, 2 oder 3 wählen CHANNEL 2 CHANNEL 1 Für CHANNEL 1 - 3 jeweils zuerst die Ausgangsgröße festlegen: REG+E-PROG interner Temperatur-Istwert (Badtemperatur) externer Temperatur-Istwert (Externfühler) Momentane Heiz- bzw. Kühlleistung aktiver Temperatur-Sollwert (SETPoint1, 2, 3, / Programmgeber integriert/extern) Für CHANNEL 1 - 3 den Abbildungsmaßstab festlegen:... -
Seite 65: Eingang - Reg+E-Prog
9.9.2. Eingang - REG+E-PROG CHANNEL 3 Folgende Einstellungen sind notwendig, EPROG wenn die Sollwertvorgabe durch einen externen Programmgeber CHANNEL 2 erfolgen soll. Dazu zuerst in CHANNEL 1 >MENU CONFIG< Menu-Punkt >SP EXT< auf >EPROG< stellen. REG+E-PROG > > wenn die Stellgröße für den Heizer mit einen externen Steuerpuls erfolgen soll. - Seite 66 Menufunktionen Beispiele: – unteren Wert einstellen: (Siehe unten ) Am externen Signalgeber den niedrigsten Wert einstellen (z. B. 0 °C) und ca. 30 Sekunden warten. Danach diesen Wert über die Tastatur auch am Thermostat einstellen und mit Taste bestätigen. – oberen Wert einstellen: (Siehe unten ) Am externen Signalgeber den höchsten Wert einstellen (z.
-
Seite 67: Alarm-Ausgang / Stand-By-Eingang
Beispiel aus Diagramm A: • An der Spannungsquelle 7.6 V einstellen! Der Thermostat errechnet sich den Wert aus der Steigung der beiden vorgegebenen Endpunkte (Aus Beispiel A: 7.6 V entsprechen Sollwert 152.0 °C). Nach dem Zurückschalten zur Standardanzeige steht dieser Wert in Zeile 2 (Beispiel: SP 152.00 °C). - Seite 68 Menufunktionen Extern Stand-by Eingang (11) für z. B. externen Ausschalter. Einstellbare Parameter: INAKTIV - Stand-by Eingang wird ignoriert AKTIV - Stand-by Eingang ist aktiv Stand-by Eingang aktivieren: STAND-BY 1. Den Parameter unter Menu-Punkt >EX-STBY< auf >ACTIV< einstellen. 2. Verbindung zu einem externen Kontakt (AK) oder einem Alarmkontakt der übergeordneten Anlage herstellen.
-
Seite 69: 10. Mögliche Störursachen / Alarm-Meldungen
Ein Schlauchbruch liegt vor (zu geringe Füllhöhe der Temperierflüssigkeit durch Auspumpen). Temperierschlauch austauschen und Temperierflüssigkeit nachfüllen. Der Schwimmer ist defekt (z. B, durch Transportschaden). Reparatur durch JULABO Service. Fehlermeldung mit Laufschrift > REFRIGERATOR ALARM-CHECK CONNECTION < Beim Selbsttest nach dem Einschalten wird ein Kurzschluss zwischen Pin 2 und Pin 4 der Steuerleitung festgestellt, oder die Steuerleitung wurde während... - Seite 70 Mögliche Störursachen / Alarm-Meldungen Fehlermeldung mit Laufschrift > WORKING SENSOR ALARM-CALL SERVICE < Die Leitung des Arbeitstemperaturfühlers ist unterbrochen oder kurzgeschlossen. Fehlermeldung mit Laufschrift >SENSOR DIFFERENCE ALARM-CHECK VISCOSITY AND PUMP STAGE< Defekt des Arbeits- oder Übertemperaturschutzfühlers. Arbeitstemperaturfühler und Übertemperaturschutzfühler haben eine Differenz von mehr als 35 K.
- Seite 71 - kurzzeitiges Aus- und Einschalten Übertemperatur in Stufe 1 des Kompressors. Übertemperatur in Stufe 2 des Kompressors. Kurzschluss der Steuerleitung zur Kältemaschine beim Selbsttest. Fehlermeldung mit Laufschrift > SAFETY SENSOR ALARM-CALL SERVICE < Die Leitung des Übertemperaturschutzfühlers ist unterbrochen oder kurzgeschlossen.
- Seite 72 Telefax: +49 (0) 07823 / 5199 E-mail : service.de@julabo.com Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden. Der elektronische Umwälzpumpenmotor ist durch eine elektronische Strombegrenzung vor Überlastung geschützt. Ist oder wird die Viskosität der Temperierflüssigkeit zu hoch, bleibt der Motor stehen.
-
Seite 73: 11. Elektrische Anschlussmöglichkeiten
11. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. - Seite 74 Elektrische Anschlussmöglichkeiten / Steuerausgang nur für JULABO Kältemaschine oder JULABO MVS Magnetventil-Steuergerät für Kühlwasser Anschlussbelegung: Signal (nur bei angeschlossenem JULABO Gerät) +24 V (I max. 25 mA) Alarm Relais Reserviert, nicht benutzen! Kältepuls Alarm-Ausgang (für Zustands-Anzeige auf Distanz) Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt.
-
Seite 75: 12. Fernsteuerbetrieb, Laborautomatisierung
12. Fernsteuerbetrieb, Laborautomatisierung 12.1. Vorbereitung zur Fernsteuerung • Die Schnittstellenparameter beider Schnittstellen (Thermostat und PC) prüfen und gegebenenfalls für Übereinstimmung sorgen. (Schnittstellenparameter siehe Seite 51) SERIAL • Im >MENU CONFIG< den Menu-Punkt >Remote< auf (ON) einstellen. (Siehe 9.4.2. Externe Sollwertvorgabe ) •... -
Seite 76: Befehlsübersicht
Fernsteuerbetrieb, Laborautomatisierung Wichtige Zeiten für die Befehlsübermittlung: Für einen sicheren Datentransfer sollte die Zeit zwischen zwei Befehlen mindestens 250 ms betragen. Einen in-Befehl beantwortet der Thermostat automatisch mit einem Datenstring und beendet diesen mit LF (Line Feed). Die Wartezeit bis zu nächsten Befehl sollte danach mindestens 10 ms betragen. - Seite 77 Befehl Parameter Reaktion/Antwort des Thermostaten OUT_MODE_04 Regelung intern. Temperaturregelung im Thermostatenbad OUT_MODE_04 Regelung extern mit Pt100 Externfühler. OUT_MODE_05 Stop des Thermostaten = r OFF OUT_MODE_05 Start des Thermostaten OUT_MODE_08 Reglerdynamik einstellen - aperiodisch OUT_MODE_08 Reglerdynamik einstellen - standard OUT_SP_00 xxx.x Wert von Arbeitstemperatur „SETPNT 1“...
- Seite 78 Fernsteuerbetrieb, Laborautomatisierung IN-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Thermostaten VERSION kein Versionsnummer der Software (V X.xx) STATUS kein Statusmeldung, Fehlermeldung (siehe Seite 79) IN_PV_00 kein Aktuelle Badtemperatur abrufen IN_PV_01 kein Momentane Heizleistung abrufen (%) IN_PV_02 kein Temperaturwert des Pt100 Externfühlers IN_PV_03 kein...
-
Seite 79: Statusmeldungen
Befehl Parameter Reaktion/Antwort des Thermostaten IN_PAR_13 kein Eingestellte maximale interne Temperatur bei Kaskadenregelung IN_PAR_14 kein Eingestellte minimale interne Temperatur bei Kaskadenregelung IN_PAR_15 kein Bandbegrenzung oben IN_PAR_16 kein Bandbegrenzung unten IN_MODE_01 kein Sollwert für Regelung eingestellt auf: 0 = SETPNT 1 1 = SETPNT 2 2 = SETPNT 3 3 = Die letzte Sollwertvorgabe erfolgte durch einen... -
Seite 80: Fehlermeldungen
Fernsteuerbetrieb, Laborautomatisierung 12.5. Fehlermeldungen Fehlermeldungen Beschreibung -01 LOW LEVEL ALARM Unterniveau-Alarm. -02 REFRIGERATOR ALARM Kurzschluss oder Unterbrechung der Steuerleitung zur Kältemaschine bzw. zum Magnetventilsteuergerät (MVS). -03 EXCESS TEMPERATURE Übertemperatur-Warnung . WARNING -04 LOW TEMPERATURE WARNING Untertemperatur-Warnung . -05 WORKING SENSOR ALARM Kurzschluss oder Unterbrechung der internen Temperaturfühlers. -
Seite 81: 13. Montage - Elektronik-Einschub Mit Analog-Anschlüssen
Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. Das dafür notwendige Programm steht auf der Julabo-Homepage kostenlos zum Download zur Verfügung - www.julabo.com \ EasyBlackBox. • Die Installation ist einfach und wird Schritt für Schritt durchgeführt. -
Seite 82: 15. Reinigung / Reparatur Des Gerätes
Ergänzungen sind zulässig. • Die Datei sollte für schnelle und kompetente Hilfe per E-Mail an unsere Service-Abteilung geschickt werden – service.de@julabo.com 15. Reinigung / Reparatur des Gerätes Vorsicht: • Gerät ausschalten und Verbindung zum Energieversorgungsnetz trennen, bevor Reinigungsarbeiten durchgeführt werden. - Seite 83 Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.com ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
