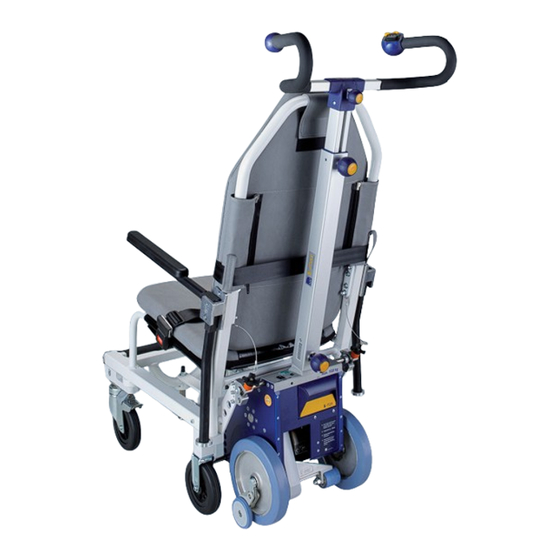

AAT s-max D1354 Original Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für s-max D1354:
- Original bedienungsanleitung (64 Seiten) ,
- Original bedienungsanleitung (64 Seiten) ,
- Original bedienungsanleitung (64 Seiten)
Verwandte Anleitungen für AAT s-max D1354
Inhaltszusammenfassung für AAT s-max D1354
- Seite 1 DE/GB DE/GB Abbildung inkl. Utila ALS300 s-max Originalbedienungsanleitung D1354 / D1604 Translation of the original user manual www.aat-online.de...
- Seite 2 Bestimmungen der EG- is conform to the current regulations Richtlinie 2006/42/EG, 2007/47/EG und of the European Union, EEC Guidelines 93/42/EWG entspricht. 2006/42/EC, 2007/47/EC and 93/42/EEC. Bei einer nicht mit der Firma AAT This declaration becomes void if the Alber Antriebstechnik GmbH abge- s-max has been altered without the con- stimmten Änderung des s-max, verliert...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole und Sicherheitshinweise ....07 Produktbeschreibung ......10 2.1 Geräteübersicht . - Seite 4 Bedienung ......32 6.1 Platz nehmen des Insassen ..... . 32 6.2 Fahren auf der Ebene .
- Seite 5 Table of contents Symbols and safety instructions .....07 Description of the product......10 2.1 Features of the device.
- Seite 6 Operation ....... .32 6.1 Occupant taking a seat ......32 6.2 Operation on flat ground .
-
Seite 7: Symbole Und Sicherheitshinweise
1 Symbole und Sicherheits- 1 Symbols and safety instruc- hinweise tions WARNUNG - WARNING - Kann zu Tod oder Can lead to schwerer Körperverletzung serious injuries death! führen! VORSICHT - CAUTION - Kann zu leichten Can lead to minor Körperverletzungen führen! injuries! HINWEIS - NOTE -... - Seite 8 » Ohne Person und mit Einzelstufenschal- » Always operate with both hands. tung üben. » Practice driving without a person and in » Rutschfestes Schuhwerk tragen. single step mode. » Zur Beförderung von einer einzelnen » Wear non-slip footwear. » For the transportation of persons, not of Person.
- Seite 9 Generatoren oder Hoch- » Only use accessories by AAT Alber spannungsquellen). Antriebstechnik GmbH. » Nur AAT Alber Antriebstechnik GmbH » Only use the charger of AAT Alber Zubehörteile verwenden. Antriebstechnik GmbH. » Nur AAT Alber Antriebstechnik GmbH » Store...
-
Seite 10: Produktbeschreibung
2 Produktbeschreibung 2 Description of the product 2.1 Geräteübersicht 2.1 Features of the device Handle Handgriff Speed control Geschwindigkeitsregler Safety chip for immobilizer Sicherheitschip für Wegfahrsperre ON/OFF switch AN-/AUS-Schalter UP/Down switch AUF-/AB-Schalter Upper locking screw Obere Feststellschraube Rods Aufnahmen Battery lock Akkuarretierung Lower locking screw Untere Feststellschraube... -
Seite 11: Information Zu Den Gerätetypen
2.2 Information zu den Gerätetypen 2.2 Information about the devices Diese Bedienungsanleitung ist universell This user manual is an all-purpose manual für die Gerätetypen s-max D1354 und for the devices s-max D1354 and s-max D1604 ausgelegt. Diese Treppen- s-max D1604. The only differences... -
Seite 12: Technische Daten
2.4 Technische Daten Technik s-max D1354 s-max D1604 Höhe = min. 1150 mm, Höhe = min. 1150 mm, max. 1550 mm max. 1550 mm Abmessungen Breite: Handgriff = 495 mm, Breite: Handgriff = 495 mm, Steigeinheit = 320 mm Steigeinheit = 369 mm... - Seite 13 Benötigte Treppenbreite Breite s-max + 100 mm Breite s-max + 100 mm (gerade Treppen) Min. Plattformgröße Abhängig von Körpergröße Abhängig von Körpergröße (U-förmige Treppen) Bedienperson etc. Bedienperson etc. Akkumulatoren 2 x 12 V / 3,3 Ah 2 x 12 V / 3,3 Ah (gasdicht) (gasdicht) Gleichstrommotor...
-
Seite 14: Technical Data
2.4 Technical data Technology s-max D135 s-max D160 Height = min. 1150 mm, Height = min. 1150 mm, max. 1550 mm max. 1550 mm Measurements Width: Handle = 495 mm, Width: Handle = 495 mm, Climbing unit = 320 mm Climbing unit = 369 mm Depth: Handle = 212 mm Depth: Handle = 212 mm... - Seite 15 Min. platform size Depends Depends on the attendant‘s (U-shaped stairs) attendant‘s height height Batteries 2 x 12 V / 3,3 Ah 2 x 12 V / 3,3 Ah (sealed lead acid) (sealed lead acid) Direct current motor 24 V / 200 W 24 V / 200 W Sound pressure level <...
-
Seite 16: Maß-Skizze D1354
2.5 Maß-Skizze D1354 2.5 Dimensional sketch D1354... -
Seite 17: Maß-Skizze D1604
2.6 Maß-Skizze D1604 2.6 Dimensional sketch D1604... -
Seite 18: Lieferumfang
2.7 Lieferumfang 2.7 Scope of delivery Steigeinheit Climbing unit Griffeinheit Handle unit Akku-Pack Battery-pack Ladegerät inkl. Anleitung Charger incl. instructions 2.8 Zubehör 2.8 Accessories Neigungssignalgeber Inclination indicator Steighöhenerweiterung Increase of climbing height Spannungswandler Voltage converter Bracket Halterung... -
Seite 19: Montage
3 Montage 3 Assembly 3.1 Griffeinheit 3.1 Handle unit WARNUNG - Feststellschrauben WARNING Tighten fest anziehen! locking screws fi rmly! Standrohr der Griffeinheit Set column of the handle auf Steigeinheit setzen. unit onto the climbing unit. Über eine 9-polige Sub-D- 9-pin Sub-D socket... -
Seite 20: Akku-Pack
3.2 Akku-Pack 3.2 Battery-pack WARNUNG Akku muss WARNING - Batterie pack has to arretiert werden! be locked! Akku-Pack Push the battery-pack into Steigeinheit einschieben. the climbing unit. » Die Verbindung wird » Once connected, it is automatisch verriegelt. automatically locked. 4 Inbetriebname 4 Initial operationing HINWEIS - s-max mindestens... -
Seite 21: Handgriff - Quereinstellung
Feststellknopf anziehen. Secure locking screw. 4.2 Handgriff - Quereinstellung 4.2 Adjust handle - horizontally WARNUNG - der Handgriff muss WARNING - Make sure that the fest fixiert sein! locking screw is secure! Bei sehr engen Treppen- In very narrow stairwells häusern oder Wendeltrep- or on winding stairs the pen könnte es sein, dass... -
Seite 22: Einschalten
Feststellschraube für Retighten locking Griffseitenverstellung wie- screw. der fest anziehen. 4.3 Einschalten 4.3 Turn on the device Sicherheitschip für Weg- Insert safety chip for the fahrsperre einsetzen. engine immobiliser. » Sicherheitschip » Safety chip must catch! muss einrasten! s-max einschalten. Turn on the s-max. -
Seite 23: Neutralstellung
4.4 Neutralstellung 4.4 Neutral position Steigbein durch Bring climber into the neu- drückthalten des AUF/AB- tral position by pressing the Schalters in Neutralstel- UP/DOWN switch. lung bringen. » If single step mode is » Ist Einzelstufenschaltung activated, climbers will aktiviert, werden Steig- stop automatically beine... -
Seite 24: Überprüfung Der Sicherheitsbremsen
WARNING - Do not use the seitige bzw. keine Bremswirkung s-max, required ein, s-max nicht benutzen! brake effect (on one side or Hersteller, AAT-Außendienst both sides) is not guaranteed! oder autorisierten Fachhändler Contact manufacturer verständigen! authorized personnel! WARNUNG Sicherheits- WARNING - Check safety brakes bremsen ohne Insasse prüfen! -
Seite 25: Einzelstufenschaltung
Sollte eine Anpassung der Stufenhö- If an adjustment of the step height he vorgenommen werden, wenden Sie necessary, please contact sich an den AAT-Außendienst oder manufacturer or your authorized dealer! autorisierten Fachhändler! -
Seite 26: Akku-Kapazität Prüfen
4.8 Akku-Kapazität prüfen 4.8 Check capacity of the batteries Grün = voll Green = full Gelb = gering Yellow = low » Akku laden! » Charge batteries! Rot = leer Red = empty » Akku laden! » Charge batteries! » Warnton alle 12 Sek.! »... -
Seite 27: S-Max Am Tragestuhl Anbringen/Abnehmen
Halterung für den s-max ausgerüstet s-max to the transportation chair. werden. Das Halterungssystem wird AAT Alber Antriebstechnik durch die Firma AAT Alber GmbH offers a universally Antriebstechnik GmbH an- applicable mounting gebaut. system. -
Seite 28: S-Max In Die Obere Tregestuhl-Halterung Einführen
5.1 s-max in die obere Tregestuhl- 5.1 Insert the s-max into the upper Halterung einführen bracket on the transportation chair Um ein Wegrollen des To avoid rolling away. Tragestuhls zu verhindern. » Please » Feststellbremsen locking brackes of the Tragestuhls betätigen. transportation chair. - Seite 29 s-max mittig If the s-max is positioned in ausgerichtet, fährt die obe- the middle, the upper rod re Aufnahme in die Klauen moves into the claws of the der oberen Halterungen upper bracket. ein. » The set collars are now »...
-
Seite 30: S-Max Am Tragestuhl Fixieren
5.2 s-max am Tragestuhl fixieren 5.3 Fix the s-max to the transportation chair Nehmen Sie einen der Take one of the quick pins Sicherungsstifte (Quick- and push your thumb on Pin) zur Hand und drücken the central locking bolt and Sie mit dem Daumen den hold it down. -
Seite 31: S-Max Vom Transportstuhl Abnehmen
5.3 s-max vom Transportstuhl abnehmen 5.4 Remove the s-max from the transportation chair AUF/AB-Schalter in Rich- Push the UP/DOWN switch tung AUF betätigen, damit in direction UP so that the sich das Steigbein in Rich- climber moves backward and tung Bediener nach hinten downward in the direction of unten bewegt. -
Seite 32: Bedienung
6 Bedienung 6 Operation WARNUNG Bedienung WARNING - Operation by one durch eine einzelne geschulte trained person! It is allowed to Person! Bei Bedarf, kann das help from second Gerät mit einer zweiten geschul- trained person, if neccessary. The ten Person, die zur Absicherung second person if only needed dient, bedient werden. -
Seite 33: Fahren Auf Der Ebene
Sicherer Stand des s-max.. The s-max must sit secure- AUF/AB-Schalter in Rich- ly on the ground. tung AUF betätigen. Press UP/DOWN » Steigbein soweit ausfah- switch, direction UP. ren bis es auf dem Bo- » Climbers should touch den aufliegt. the floor. -
Seite 34: Handgriff Auf Die Richtige Höhe Einstellen
6.3 Handgriff auf die richtige Höhe 6.3 Adjust the handle einstellen Feststellknopf des Hand- Release the locking screw griffs entgegen dem Uhr- counter clockwise. zeigersinn drehen. Handgriff auf Schulterhöhe Adjust the height of the ausziehen. handle approx. to the level of the operator‘s shoulder. -
Seite 35: Treppensteigsystem Ankippen
6.4 Treppensteigsystem ankippen 6.4 Tilt the stair climbing system WARNUNG - Zum Treppensteigen WARNING - To drive on slopes Befahren schiefen or to climb stairs you have to tilt Ebenen muss s-max the s-max. angekippt werden. s-max über den EIN/AUS- Turn on the s-max by Schalter einschalten. - Seite 36 Um nun auf der Ebene zu In order to drive on flat fahren, Steigbein komplett ground, the climber has to einziehen. be retracted entirely. Bei zu starkem Kippen If you tilt the s-max further, stoppen die Sicherheits- or too much, the safety bremsen den s-max in Vor- brakes engage and the wärtrichtung.
-
Seite 37: Fahren Auf Der Schiefen Ebene
6.5 Fahren auf der schiefen Ebene 6.5 Operation on a slope ACHTUNG - Aus Sicherheits- ATTENTION - For safety reasons gründen sollte eine zweite Per- we recommend that you ask son behilflich sein! another person for assistance when driving on a slope! Handgriff auf die richtige Make sure the handle is Höhe einstellen und mit... - Seite 38 Abwärts fahren Drive downhill Fahren Sie vorwärts an die Drive forward to the edge of schiefe Ebene heran. a slope. Abbremsen In order to slow down you s-max etwas stärker kip- need to tilt the s-max a bit pen, damit die Sicherheits- more, so that the safety bremsen greifen können.
- Seite 39 Aufwärts fahren Drive uphill Befahren Sie die Schiefe Please drive backwards up Ebene rückwärts. a slope. Abbremsen In order to slow down you s-max etwas stärker kip- need to tilt the s-max a bit pen, damit die Sicherheits- more, so that the safety bremsen greifen können.
-
Seite 40: Treppensteigen - Aufwärts
6.6 Treppensteigen - Aufwärts 6.6 Climbing - upstairs Treppensteiger s-max WARNING s-max ist entwickelt, um mit einer designed to be handled by one Person bedient zu werden. Diese person. This person should Person muss geschult und kör- be physically and intellectually perlich sowie geistig in der Lage capable to handle the s-max sein, den s-max sicher zu bedie-... - Seite 41 Neutralstellung einstellen. Put s-max into the neutral Steigbein muss ganz einge- position. zogen werden. Climber has to be retracted entirely. s-max ankippen und in Ba- Tilt the s-max and keep it in lance halten. balance. Rückwärts ganz an Stufe Drive backwards all the fahren.
- Seite 42 AUF/AB-Schalter Richtung Press UP/DOWN switch, AUF drücken. direction UP. » Ist Einzelstufenschal- » If single step mode is tung aktiviert - AUF/ activated, climber will AB-Schalter lange stop automatically gedrückt halten, bis s- the neutral position. max von alleine stoppt. s-max steigt hinauf.
-
Seite 43: Treppensteigen - Abwärts
6.7 Treppensteigen - Abwärts 6.7 Climbing - downstairs WARNUNG Sobald WARNING - As soon as the Steigbeine Last übernehmen ist climbers resume the load, you Zug an den Handgriffen spürbar. feel a tension in the handles. To s-max flacher halten counteract this, briefly hold entgegenzuwirken! s-max lower. - Seite 44 s-max nach vorne Push s-max forward until schieben bis Sicherheits- safety brakes grip. bremsen greifen. AUF/AB-Schalter in Rich- Press UP/DOWN switch, tung AB drücken. direction DOWN. » Ist Einzelstufenschaltung » If single step mode is aktiviert - AUF/AB-Schal- activated, climbers will ter so lange gedrückt stop automatically...
-
Seite 45: Auf Treppe Ablegen
6.8 Auf Treppe ablegen 6.8 Laying the s-max down on the stairs s-max ablegen. Lay down the s-max. » Sicherheitsbremsen ver- » Safety brakes prevent the hindern abrollen! device from rolling down! 6.9 Abstellen 6.9 Parking HINWEIS - Akkus nach jedem NOTE - Charge the batteries Gebrauch laden! after each use! - Seite 46 s-max ausschalten. Turn off the s-max. Sicherheitschip für Weg- Remove the safety chip for fahrsperre entfernen. the engine immobiliser.
-
Seite 47: Transport
6.10 Transport 6.10 Transportation WARNUNG - Gewichtsangaben WARNING Observe beachten! weight specifications! WARNUNG - Beim Transport in WARNING During Fahrzeugen gemäß gültigen transportation vehicles, gesetzlichen Vorschriften secure the s-max according sichern! to the relevant legal regulations! VORSICHT s-max beim CAUTION - Turn off the s-max Transport ausschalten! for transportation! Akkus gelten nicht als Gefahrgut gemäß... -
Seite 48: Pflege Und Wartung
Zeitpunkt. to a new user. Tipp: Nach Anwenderwechsel/ Wiedereinsatz! WARNUNG - Reparaturen und WARNING - Repairs and safety Sicherheitstechnische Prüfungen checks may only be done by dürfen Hersteller, the manufacturer or authorized AAT-Außendienst oder personnel! autorisierten Fachhandel durch- geführt werden! -
Seite 49: Akku
7.1 Akku 7.1 Batteries VORSICHT - Nie mit feuchten CAUTION - Never touch the s-max Händen berühren! with moist hands! HINWEIS - Vor Feuchtigkeit NOTE - Protect the s-max schützen! against humidity! HINWEIS - Akkus nach jedem NOTE - Charge the batteries Gebrauch laden! after each use! HINWEIS... - Seite 50 Akkupack entnehmen. Exchange battery-pack. » Entriegelungshebel drü- » Press release button and cken und Akkupack über pull out the battery-pack Handgriff herausziehen. at its handle. Ladegerät anschließen. Connect charger. » Steckkontakte sauber » Keep plug-in halten! contacts clean! LED green = batteries full LED grün = Akku voll orange LED orange = Akku wird...
- Seite 51 Akku Kraftfahrzeug Charge batteries laden vehicle s-max ausschalten. Turn off the s-max. Eine separate Ladebuchse A separate charching jack auf der rechten Gehäuse- on the right side of the seite ermöglicht das Laden housing allows charching des s-max im KFZ. the s-max in your vehicle.
-
Seite 52: Wechsel Der Elektrischen Sicherungen
Sollte Ihre Sicherung öfter durchbren- Should your fuses burn out frequently, nen, so kontaktieren Sie die AAT Alber please contact AAT Alber Antriebstech- Antriebstechnik GmbH oder den geschul- nik GmbH or your authorized dealer. ten Fachhandel. - Seite 53 Uhrzeigersinn drehen und fixieren. Sollte die Sicherung häufig durchbren- Should your fuses burn out frequently, nen, so kontaktieren Sie bitte die AAT please contact AAT Alber Antriebstech- Alber Antriebstechnik GmbH oder den nik GmbH or your authorized dealer. geschulten Fachhandel.
-
Seite 54: Bremsbeläge Prüfen
Ist ein Belag abgenutzt oder beschädigt, müssen If the lining is worn or beide Rollen durch die broken, please have both AAT Alber Antriebstechnik rollers exchanged by AAT GmbH, AAT-Außen Alber Antriebstechnik dienst oder durch den auto GmbH or your authorized risierten Fachhandel aus- dealer. -
Seite 55: Reinigung/Desinfektion
7.5 Reinigung/Desinfektion 7.5 Cleaning/Desinfection WARNUNG - Nach Reinigung WARNING - Check safety brakes Sicherheitsbremsen prüfen after cleaning (see chapter 4.5)! (Kapitel 4.5)! WARNUNG Während WARNING - Do not smoke Reinigung nicht rauchen! while you clean! HINWEIS - Sicherheitsbremsen NOTE Clean safety und Bremstrommeln in Felgen brakes and the brake drums in... -
Seite 56: Entsorgung
However, natürlichen Lebensdauer if your s-max is old and können Sie diese Kompo- has reached the end of its nenten an die AAT Alber lifespan you may return its Antriebstechnik GmbH components to AAT Alber oder deren Fachhändler... -
Seite 57: Fehlerzustände Und Problemlösungen
8 Fehlerzustände und Prob- 8 Malfunction trouble lemlösungen shooting 8.1 Fehlerzustände 8.1 Malfunction s-max einschalten. Turn on the s-max. LED blinkt. LED blinking. » Fehlerzustände beachten! » Note malfunction! s-max ausschalten. Turn off the s-max. - Seite 58 Turn on the s-max » LED blinkt - Hersteller, » LED is blinking - Contact AAT-Außendienst oder the manufacturer or the autorisierten Fachhänd- authorized personnel! ler verständigen! Fehlerzustände Malfunction LED blinkt Fehlerzustand LED blin- Malfunction king Ladebuchse defekt...
-
Seite 59: Problemlösungen
Nein: aufstecken und arretieren. Ladegerät angeschlossen? Ja: Ladekabel abnehmen. s-max lässt sich nicht einschalten Akkus leer? Ja: Akkus laden. Problem noch vorhanden? Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen. Sicherheitschip eingesetzt? s-max fährt nicht Ja: Hersteller, AAT-Außendienst, autorisierten Fachhändler verständigen. Hersteller, AAT-Außendienst, autorisierten Akkus lassen sich nicht laden Fachhändler verständigen. -
Seite 60: Trouble Shooting
8.2 Trouble shooting Problem check and potential solution Is the helix cable put in and locked? No: Put helix cable into its socket and lock it. Is the charger connected to the s-max? Yes: Disconnect the charging cable. s-max cannot be turned on Are the batteries empty? Yes: Charge the batteries. -
Seite 61: Garantie Und Haftung
9 Garantie und Haftung 9 Warranty and liability 9.1 Garantie 9.1 Warranty AAT Alber Antriebstechnik GmbH über- AAT Alber Antriebstechnik GmbH grants nimmt für den s-max (mit Ausnah- a warranty of two years for the s-max me der Blei-Akkus) und alle Zubehör- including all its accessory parts (with teile, für den Zeitraum von zwei Jahren... -
Seite 62: Haftung
9.2 Haftung 9.2 Liability AAT Alber Antriebstechnik GmbH ist als manufacturer Alber Hersteller des s-max nicht verantwortlich Antriebstechnik GmbH, is neither liable für eventuell auftretende Schäden, wenn: nor responsible for potential damage of the s-max in case of: » s-max unsachgemäß gehandhabt wurde. - Seite 63 Notizen: Notes:...
