Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gas-Heizgebläses erlauben.
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Angaben zum Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 2.8.1 Allgemeine Sicherheitshinweise 2.8.2 Spezifische Sicherheitshinweise 2.8.3 Verhaltensregeln bei Gasgeruch Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen 3.3.1 Aufstellen des Gerätes 3.3.2 Montage und Installation...

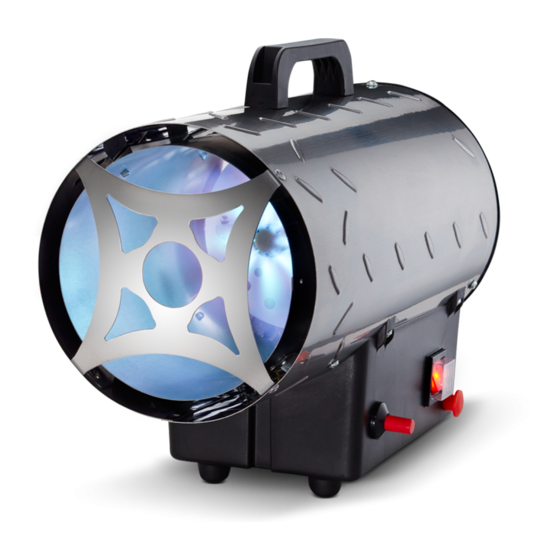

Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher- heits- und Gesundheitsanforderungen des Produkthaftungsgesetztes entspricht. Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Gerätes: HGH 10000/3 Inox Basic Gas-Heizgebläse 10 kW Inox Basic Artikel-Nummer: 1 03 02 0036 Einschlägige EG-Richtlinien:...
Arbeitsschritten finden Sie oberhalb des Ein-/Ausschalters direkt auf dem Gerät. Anwendungsbereich und bestimmungsgemäße Verwendung Das Gas-Heizgebläse von ROWI ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw.
P Thermoelement Ein Thermoelement verhindert ungewolltes Ausströmen von ungesichertem Gas. Solange die Gasflamme das Thermoelement erhitzt, ist der Gasdurchlass offen. Sobald die Gasflam- me erlischt, wird der Gasfluss unterbrochen. P Thermoschalter Der Thermoschalter verhindert eine Überhitzung des Gerätes. Bei Erreichen der maximal zulässigen Temperatur wird automatisch der Gasdurchfluss unterbrochen.
Angaben zum Verbrauch Dieses Gas-Heizgebläse darf ausschließlich mit umweltfreundlichem Butan/Propan-Gas betrieben werden. Verwenden Sie die handelsüblichen Gasflaschen. Der max. Gasver- brauch (Hs) liegt bei Verwendung des Prüfgases G30 bei 0,73 kg/h. Untersagte Anwendungsbereiche Das Gas-Heizgebläse darf NICHT in Betrieb genommen werden: P in Wohnräumen P in Untergeschossen und Räumen, die unterhalb des Erdniveaus liegen P in nicht ausreichend belüfteten Räumen (min.
Seite 8
Niemals unbeaufsichtigt betreiben. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
2.8.2 Spezifische Sicherheitshinweise Beachten Sie unbedingt die folgenden Aufstellbedingungen: P Verwenden Sie das Heizgebläse nicht in Räumen mit weniger als 100 m Rauminhalt. P Verwenden Sie das Heizgebläse nur im Freien oder in durchgehend gut belüfteten Räu- men. Als optimal belüftet gelten Räume mit einem Lüftungsquerschnitt von mindestens 250 cm P Verwenden Sie das Gas-Heizgebläse nicht in Untergeschossen und in Räumen, die unterhalb des Erdniveaus liegen.
2.8.3 Verhaltensregeln bei Gasgeruch Befolgen Sie unbedingt die folgenden Anweisungen, wenn der Verdacht auf ein Gasleck besteht (z. B. Wahrnehmen von Gasgeruch): P Schalten Sie kein Licht ein oder aus und betätigen Sie keine anderen elektrischen Schalter. P Benutzen Sie kein Telefon, Funktelefon oder Handy im Gefahrenbereich. P Benutzen Sie keine offene Flamme (z.
Wechseln Sie den Druckregler und den Gasschlauch nach 10 Jahren ab Herstellda- tum aus. Das Herstelldatum ist auf dem Druckregler sichtbar eingeprägt und auf dem Gasschlauch aufgedruckt. Verwenden Sie hierfür nur ROWI Original-Ersatzteile. Für das Gas-Heizgebläse ist keine Schlauchbruchsicherung im Lieferumfang enthalten.
6. Wiederholen Sie die Schritte 1 – 4. Prüfen Sie, ob die Undichtheit behoben werden konnte. Sollten Sie nach wie vor eine Undichtheit feststellen, muss der Gasschlauch samt Druckregler ausgetauscht werden. Wenden Sie sich in diesem Fall an das ROWI Service-Center (siehe Kapitel 7).
Dichtheitsprüfung undicht Piezodruckkn Star t-Knopf dicht Abb. 1: Dichtheitsprüfung Ist ein Austausch dieser Teile erforderlich, muss nach erfolgter Montage erneut eine Dichtheitsprüfung durchgeführt werden. Nur so kann sichergestellt werden, dass (6) Druckminderer-Ausgangsgewinde (4) Gashahn kein Gas ungewollt ausströmt. (1) V e rbindungsmutter Betriebsanleitung (5) Gasschlauch (2) Druckminderer...
Bezeichnung Ein-/Ausschalter Gasventil Luftausgangsöffnung Steuerungskasten Piezo-Zünder Tab. 4: Gerätebeschriftung Inbetriebnahme Betreiben Sie das Gerät nicht in Räumen, in denen sich Farb- und/oder Staubnebel befindet. Schützen Sie das Gerät sowohl während des Betriebes als auch danach (wenn es abgeschaltet ist) stets vor Farb- und Staubnebel. Das Ansaugen von Farb- und Staubnebel kann zu starken Verschmutzungen und dadurch hervorgerufenen Schäden am Gerät führen.
Sollte das Gerät nach Loslassen des Gasventil-Knopfes ausgehen gehen Sie wie folgt vor: 1. Warten Sie bei laufendem Gebläse ca. 1 Minute, bis das Gas vollständig entwichen ist. 2. Wiederholen Sie den Zündvorgang (wie oben beschrieben). Kontrollieren Sie bei erschwerter oder unregelmäßiger Zündung unbedingt den Luftdurchlass des Gebläses, bevor Sie das Gerät neu starten.
Austausch der Gasflasche Tauschen Sie die Gasflasche ausschließlich in flammenfreier Umgebung aus. Stellen Sie die neue Gasflasche vor Gebrauch ca. 1 Stunde senkrecht, falls Sie zuvor transportiert wurde, damit sich die Gasphase von der Flüssigkeitsphase trennt. Gehen Sie beim Austausch der Gasflasche wie folgt vor: 1.
Überprüfen Sie regelmäßig, vor allem aber nach einer längeren Heizpause, sämtliche gasführenden Teile im Rahmen einer Dichtheitsprüfung (siehe Kapitel 3.3.3). Sollte ein Aus- tausch des Gasschlauches erforderlich sein, wenden Sie sich an das ROWI Service- Center (siehe Kapitel 7). Zur Vermeidung von Funktionsstörungen und Gefahren während des Betriebes, empfehlen wir das Gas-Heizgebläse in regelmäßigen Abständen vom ROWI Service-Center überprü-...
Seite 18
Störung Mögliche Ursache(n) Abhilfe Gashahn ist geschlossen. Öffnen Sie den Hahn. Kein Gas am Brenner Gasflasche ist leer. Tauschen Sie die Gasflasche, wie in Kapital 4.5 beschrieben, aus. Gasverbindungen und/oder Suchen Sie die undichte Stelle im die Anschlüsse sind undicht. Rahmen einer Dichtheitsprüfung (siehe Kapitel 3.3.3) und behe- ben Sie die Undichtheit.
Wartungsarbeiten, die nicht in Kapitel 5.2 – 5.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unterneh- men durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.
Tab. 6: Fehlerdiagnose Gewährleistung Umfang ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder Produktionsfehler vom ROWI Service-Center kostenlos behoben. Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produkti- onsfehlern beruhen, z.
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht.
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
Seite 24
Halterung Brennereinheit 4 03 02 0099 Zündelektrode 4 03 02 0100 Tab. 7: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. 24/28...
Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umwelt- freundlichen, zu 100 % recyclingfähigen Materialien. Das Produkt darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer kommunalen Entsorgungsbehörde nach Mög- lichkeiten einer umwelt- und sachgerechten Entsorgung. Jede kommunale Sammel- stelle verwertet derartige Geräte kostenlos für Sie.
