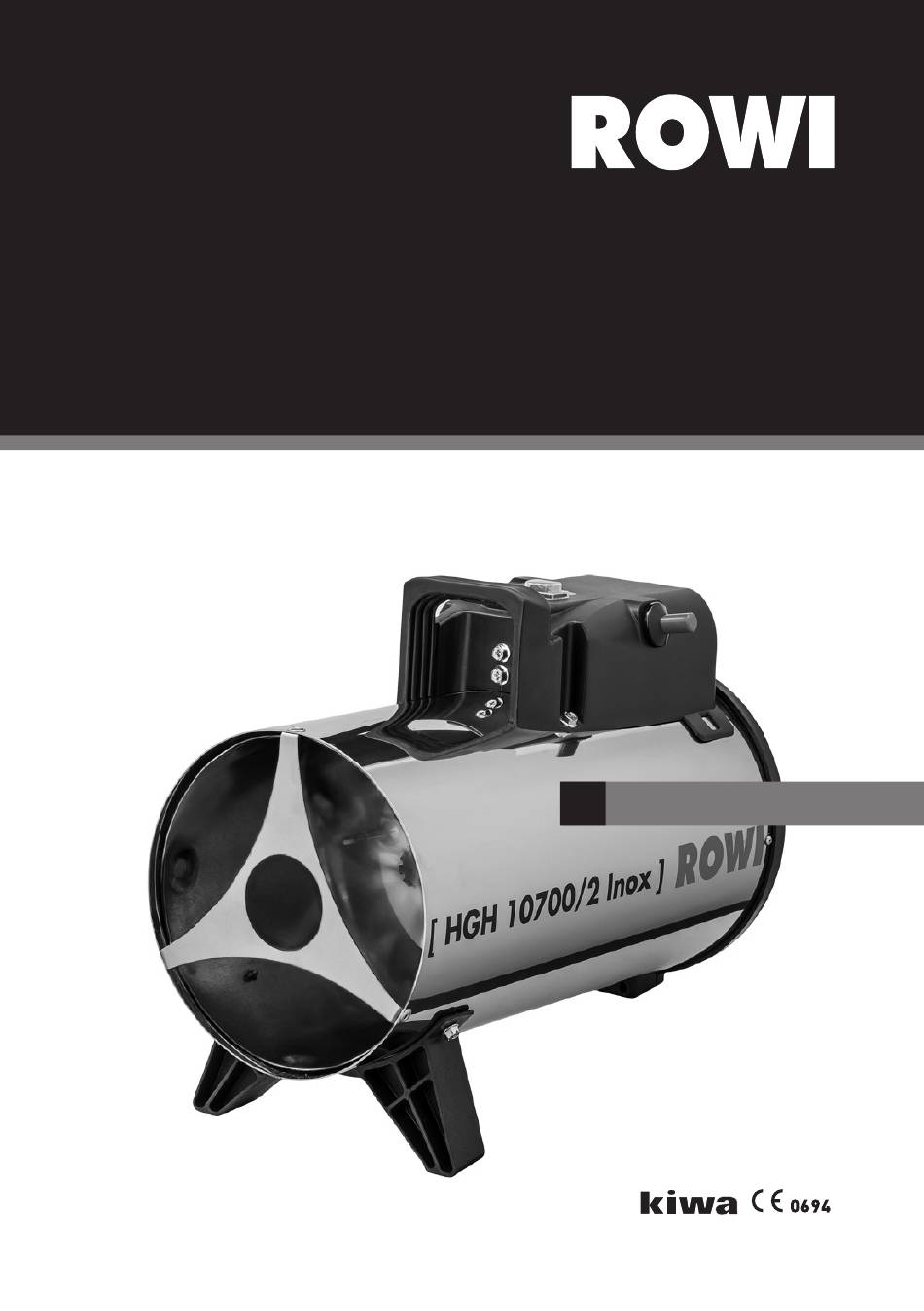

- Seite 1 HGH 10700/2 Inox Gas-Heizgebläse 10,7 kW Inox Artikel-Nummer: 1 03 02 0032 DE Originalbetriebsanleitung...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gas-Heizgebläses erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Angaben zum Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 2.8.1 Allgemeine Sicherheitshinweise 2.8.2 Spezifische Sicherheitshinweise 2.8.3 Verhaltensregeln bei Gasgeruch Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen 3.3.1 Aufstellen des Gerätes 3.3.2 Montage und Installation... -
Seite 4: Konformitätserklärung
Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher- heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Gerätes: HGH 10700/2 Inox Gas-Heizgebläse 10,7 kW Inox Artikel-Nummer: 1 03 02 0032 Einschlägige EG-Richtlinien:... -
Seite 5: Produktbeschreibung
Arbeitsschritten finden Sie oberhalb des Ein-/Ausschalters direkt auf dem Gerät. Anwendungsbereich und bestimmungsgemäße Verwendung Das Gas-Heizgebläse von ROWI ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. -
Seite 6: Technische Daten
P Thermoelement Ein Thermoelement verhindert ungewolltes Ausströmen von ungesichertem Gas. Solange die Gasflamme das Thermoelement erhitzt, ist der Gasdurchlass offen. Sobald die Gasflam- me erlischt, wird der Gasfluss unterbrochen. P Thermoschalter Der Thermoschalter verhindert eine Überhitzung des Gerätes. Bei Erreichen der maximal zulässigen Temperatur wird automatisch der Gasdurchfluss unterbrochen. -
Seite 7: Angaben Zum Verbrauch
Angaben zum Verbrauch Dieses Gas-Heizgebläse darf ausschließlich mit umweltfreundlichem Butan/Propan-Gas- gemisch betrieben werden. Verwenden Sie die handelsüblichen Gasflaschen. Der max. Gasverbrauch (Hs) liegt bei Verwendung des Prüfgases G31 bei 0,653 kg/h und bei Verwendung des Prüfgases G30 bei 0,728 kg/h. Untersagte Anwendungsbereiche Das Gas-Heizgebläse darf NICHT in Betrieb genommen werden: P in Wohnräumen... - Seite 8 Niemals unbeaufsichtigt betreiben. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
-
Seite 9: Spezifische Sicherheitshinweise
2.8.2 Spezifische Sicherheitshinweise Beachten Sie unbedingt die folgenden Aufstellbedingungen: P Verwenden Sie das Heizgebläse nicht in Räumen mit weniger als 108 m Rauminhalt. P Verwenden Sie das Heizgebläse nur im Freien oder in durchgehend gut belüfteten Räu- men. Als optimal belüftet gelten Räume mit einem Lüftungsquerschnitt von mindestens 250 cm P Verwenden Sie das Gas-Heizgebläse nicht in Untergeschossen und in Räumen, die unterhalb des Erdniveaus liegen. -
Seite 10: Verhaltensregeln Bei Gasgeruch
2.8.3 Verhaltensregeln bei Gasgeruch Befolgen Sie unbedingt die folgenden Anweisungen, wenn der Verdacht auf ein Gasleck besteht (z. B. Wahrnehmen von Gasgeruch): P Schalten Sie kein Licht ein oder aus und betätigen Sie keine anderen elektrischen Schalter. P Benutzen Sie kein Telefon, Funktelefon oder Handy im Gefahrenbereich. P Benutzen Sie keine offene Flamme (z. -
Seite 11: Aufstellen Des Gerätes
Wechseln Sie den Druckregler und den Gasschlauch nach 10 Jahren ab Herstellda- tum aus. Das Herstelldatum ist auf dem Druckregler sichtbar eingeprägt und auf dem Gasschlauch aufgedruckt. Verwenden Sie hierfür nur ROWI Original-Ersatzteile. Für das Gas-Heizgebläse ist keine Schlauchbruchsicherung im Lieferumfang enthalten. -
Seite 12: Prüfung Der Dichtheit
6. Wiederholen Sie die Schritte 1 – 4. Prüfen Sie, ob die Undichtheit behoben werden konnte. Sollten Sie nach wie vor eine Undichtheit feststellen, muss der Gasschlauch samt Druckregler ausgetauscht werden. Wenden Sie sich in diesem Fall an das ROWI Service-Center (siehe Kapitel 7). -
Seite 13: Dichtheitsprüfung
Dichtheitsprüfung undicht Piezodruc Star t-Kno dicht Abb. 1: Dichtheitsprüfung Ist ein Austausch dieser Teile erforderlich, muss nach erfolgter Montage erneut eine Dichtheitsprüfung durchgeführt werden. Nur so kann sichergestellt werden, dass (6) Druckminderer-Ausgangsgewinde (4) Gashahn kein Gas ungewollt ausströmt. (1) V e rbindungsmutter Betriebsanleitung (5) Gasschlauch (2) Druckminderer... -
Seite 14: Inbetriebnahme
Standfuß Ein-/Ausschalter Piezo-Zünder Gasschlauchanschluss Gasventil Netzstecker Lufteingangsöffnung Tab. 4: Gerätebeschriftung Inbetriebnahme Betreiben Sie das Gerät nicht in Räumen, in denen sich Farb- und/oder Staubnebel befindet. Schützen Sie das Gerät sowohl während des Betriebes als auch danach (wenn es abgeschaltet ist) stets vor Farb- und Staubnebel. Das Ansaugen von Farb- und Staubnebel kann zu starken Verschmutzungen und dadurch hervorgerufenen Schäden am Gerät führen. -
Seite 15: Bedienung
Sollte das Gerät nach Loslassen des Gasventil-Knopfes ausgehen gehen Sie wie folgt vor: 1. Warten Sie bei laufendem Gebläse ca. 1 Minute, bis das Gas vollständig entwichen ist. 2. Wiederholen Sie den Zündvorgang (wie oben beschrieben). Kontrollieren Sie bei erschwerter oder unregelmäßiger Zündung unbedingt den Luftdurchlass des Gebläses, bevor Sie das Gerät neu starten. -
Seite 16: Austausch Der Gasflasche
Austausch der Gasflasche Tauschen Sie die Gasflasche ausschließlich in flammenfreier Umgebung aus. Stellen Sie die neue Gasflasche vor Gebrauch ca. 1 Stunde senkrecht, falls Sie zuvor transportiert wurde, damit sich die Gasphase von der Flüssigkeitsphase trennt. Gehen Sie beim Austausch der Gasflasche wie folgt vor: 1. -
Seite 17: Reinigung
Überprüfen Sie regelmäßig, vor allem aber nach einer längeren Heizpause, sämtliche gasführenden Teile im Rahmen einer Dichtheitsprüfung (siehe Kapitel 3.3.3). Sollte ein Aus- tausch des Gasschlauches erforderlich sein, wenden Sie sich an das ROWI Service- Center (siehe Kapitel 7). Zur Vermeidung von Funktionsstörungen und Gefahren während des Betriebes, empfehlen wir das Gas-Heizgebläse in regelmäßigen Abständen vom ROWI Service-Center überprü-... - Seite 18 Störung Mögliche Ursache(n) Abhilfe Kein Gas am Brenner Gashahn ist geschlossen. Öffnen Sie den Hahn. Gasflasche ist leer. Tauschen Sie die Gasflasche, wie in Kapital 4.5 beschrieben, aus. Gasverbindungen und/oder Suchen Sie die undichte Stelle im die Anschlüsse sind undicht. Rahmen einer Dichtheitsprüfung (siehe Kapitel 3.3.3) und behe- ben Sie die Undichtheit.
-
Seite 19: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 5.2 – 5.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 7) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unterneh- men durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 20: Fehlersuche Und Reparatur
Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Piezozündung funktio- Piezozündung und/oder Prüfen Sie die Piezozündung und niert nicht. Elektrode defekt. die Elektrode und wechseln Sie die defekten Teile ggf. aus. Keine bzw. lockere Verbindung Überprüfen Sie die Verbindung zwischen Elektrode und und stellen Sie ggf. -
Seite 21: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 22: Online-Registrierung
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3... -
Seite 23: Ersatz- Und Ausstattungsteile
Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische Registrierung ist daher nicht möglich. Ersatz- und Ausstattungsteile Abb. 6: Explosionszeichnung 23/28... - Seite 24 Pos. Bezeichnung Artikel-Nummer Brennkammer 4 03 00 0612 Außengehäuse 4 03 00 0613 Stützfuß 4 03 00 0614 Kupferrohr 4 03 00 0615 Winkelanschluss 4 03 00 0616 Lüfterrad 4 03 00 0617 Motor 4 03 00 0618 Ansauggitter 4 03 00 0619 Piezo-Zünder 4 03 00 0620 Abdeckung Bedienfeld...
-
Seite 25: Entsorgung
Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umwelt- freundlichen, zu 100 % recyclingfähigen Materialien. Das Produkt darf am Ende seiner Lebensdauer nicht im normalen Hausmüll entsorgt werden. - Seite 26 [ Notizen ] 26/28...
- Seite 27 [ Notizen ] 27/28...
- Seite 28 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
