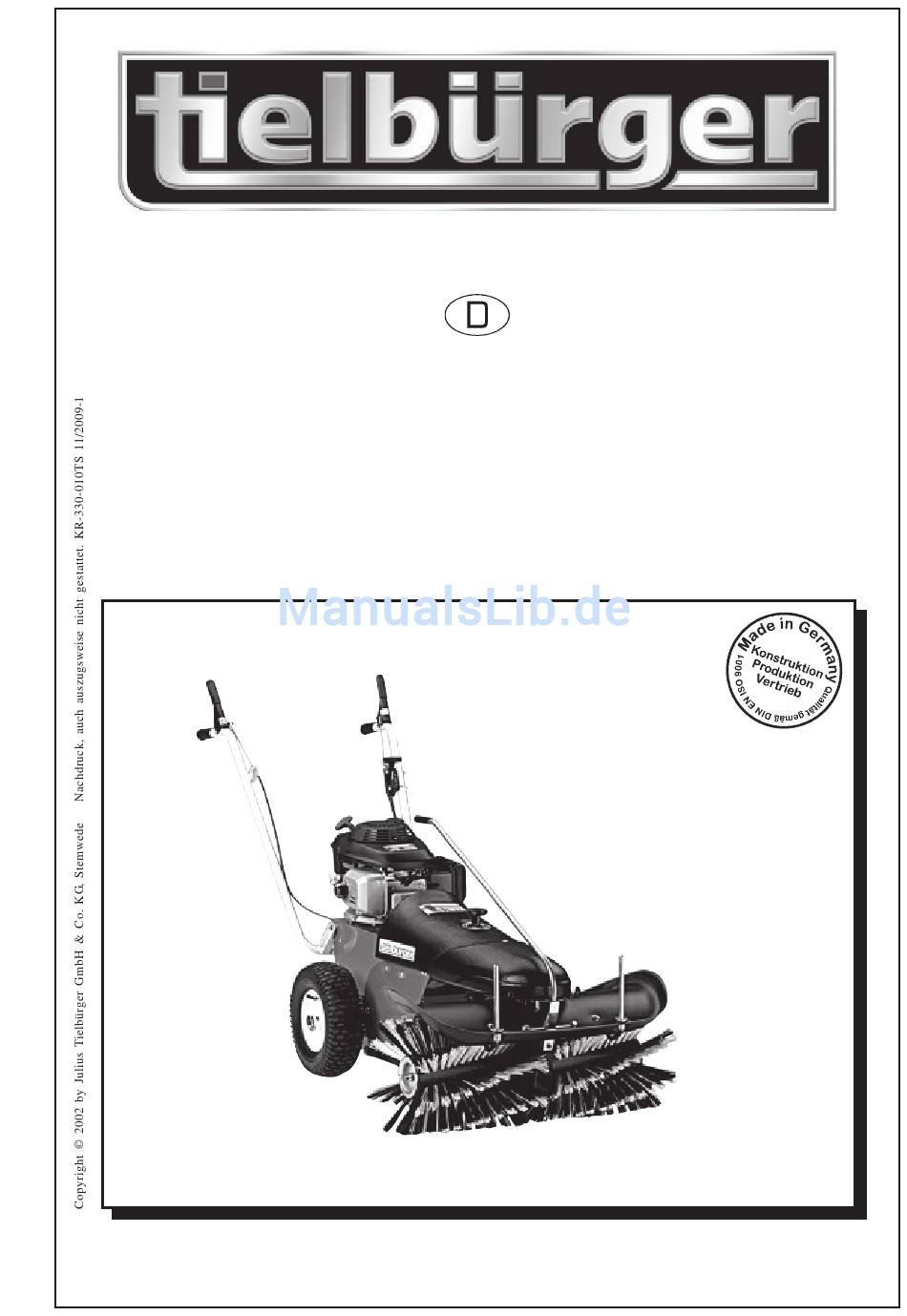

- Seite 1 Betriebsanleitung Kehrmaschine AD-350-040TS; AD-352-040TS tk36 Julius Tielbürger GmbH & Co. KG Maschinenfabrik Postdamm 12 D-32351 Stemwede-Oppenwehe Tel.: +49 (0) 57 73/80 20 Fax: +49 (0) 57 73/81 75 Internet: www.tielbuerger.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Die Betriebsanleitung ..............................2 1.1 Allgemeines ................................2 1.2 Warnhinweise und Symbole ..........................3 2 Grundlegende Sicherheitshinweise ..........................4 2.1 Bestimmungsgemäße Verwendung ........................4 2.2 Organisatorische Maßnahmen ..........................4 2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten ................5 3 Auslieferungszustand und Lieferumfang........................6 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung .................... -
Seite 3: Die Betriebsanleitung
Die Betriebsanleitung 1 Die Betriebsanleitung 1.1 Allgemeines Diese Betriebsanleitung soll erleichtern, die Maschine Die Betriebsanleitung ist von jeder Person zu lesen kennenzulernen und ihre bestimmungsgemäßen Ein- und anzuwenden, die mit Arbeiten mit/an der Maschi- satzmöglichkeiten zu nutzen. ne z. B. Die Betriebsanleitung enthält wichtige Hinweise, die -Bedienung, einschließlich Rüsten, Störungsbehebung Maschine sicher, sachgerecht und wirtschaftlich zu be-... -
Seite 4: Warnhinweise Und Symbole
Die Betriebsanleitung 1.2 Warnhinweise und Symbole Betriebsanleitung lesen. GEFAHR! bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. WARNUNG! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises kön- nen Tod oder schwerste Verletzungen eintreten. VORSICHT! bezeichnet eine möglicherweise gefährliche Situation. -
Seite 5: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 2 Grundlegende Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Die Maschine ist nach dem Stand der Technik und den dere oder darüber hinausgehende Benutzung gilt als anerkannten sicherheitstechnischen Regeln gebaut. nicht bestimmungsgemäß. Die Maschine darf z.B. nicht Dennoch können bei ihrer Verwendung Gefahren für zum Kehren von Futtermitteln genutzt werden. -
Seite 6: Personenauswahl Und -Qualifikation, Grundsätzliche Pflichten
Grundlegende Sicherheitshinweise 2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten Arbeiten an/mit der Maschine dürfen nur von zuver- Personal nur unter ständiger Aufsicht einer erfahrenen lässigem Personal durchgeführt werden. Gesetzlich Person an der Maschine tätig werden lassen! zulässiges Mindestalter beachten! Arbeiten an elektrischen Ausrüstungen der Maschine Nur geschultes oder unterwiesenes Personal einset- dürfen nur von einer Elektrofachkraft oder von unter- zen, Zuständigkeiten des Personals für das Bedienen,... -
Seite 7: Auslieferungszustand Und Lieferumfang
Auslieferungszustand und Lieferumfang 3 Auslieferungszustand und Lieferumfang 1) Produktverpackung 2) Kontrolle der Originalverpackung Die Lieferung erfolgt in einem Faltkarton: Kehrmaschine Beipacktüte mit - Bedienungsanleitung - Ersatzteilliste - Bedienungsanleitung für den Motor Zubehör (ist gesondert zu bestellen) - Kehrgutbehälter - Räumschild - Schneeketten - Steinschlagschutzplane 3) Bitte führen Sie das Verpackungsmaterial dem... -
Seite 8: Abbildung Des Gerätes Mit Gefahrenzone, Bauteilbeschreibung, Lage Von Sicherheitsplaketten Und Kennzeichnung
Abbildung des Gerätes mit Gefahrenzone 4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7... -
Seite 9: Inbetriebnahme
Inbetriebnahme 5 Inbetriebnahme 5.1 Grundlegende Sicherheitshinweise für den Normalbetrieb Jede sicherheitsbedenkliche Arbeitsweise unterlassen! Vor Einschalten/Ingangsetzen der Maschine sicherstel- Vor Arbeitsbeginn sich an der Einsatzstelle mit der Ar- len, dass niemand durch die anlaufende Maschine ge- beitsumgebung vertraut machen. Zur Arbeitsumge- fährdet werden kann! bung gehören z. -
Seite 10: Lenkerhöhenverstellung
Inbetriebnahme 5.2 Lenkerhöhenverstellung VORSICHT! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 1) Der Lenker kann 4-fach in der Höhe verstellt wer- 2) Den Lenker etwas nach vorne klappen und das den. Den Entriegelungsbügel nach unten drücken. Verstellelement drehen. 3) Beachten Sie die vier möglichen Einstellungen. 4) Den Lenker nach hinten klappen und einrasten las- sen. -
Seite 11: Bürstendruck
Inbetriebnahme 5.3 Bürstendruck 1) Der Bürstendruck läßt sich feinstufig einstellen. 2) Oberhalb des Stützrades befindet sich der Ein- Das Stützrad ist deshalb in der Höhe verstellbar. stellknopf. 3) Drehen im Uhrzeigersinn (+) : Bürste anheben 4) Senken Sie die Bürste so weit ab, dass sie gerade Entgegen dem Uhrzeigersinn (-) : Bürste absenken eben den Boden berührt. -
Seite 12: Einstellen Der Wurfrichtung
Inbetriebnahme 5.4 Einstellen der Wurfrichtung WARNUNG! Fortschleudernde Teile bei laufender Bürste. Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern. 1) Die Wurfrichtung kann 5-fach verstellt werden. Hier: 2) Heben Sie den Schwenkhebel aus der vorderen Ver- Wurfrichtung nach vorne. -
Seite 13: Kehrgutbehälter (Zubehör)
Inbetriebnahme 5.5 Kehrgutbehälter (Zubehör) WARNUNG! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 1) Lieferumfang Kehrgutbehälter (Zubehör) 2) Zugbügel in die dafür vorgesehenen Ösen am Kehrgutbehälter Kehrgutbehälter stecken. Zugbügel Montageanleitung Aufsteckhülsen (2 Stück) 3) Aufsteckhülsen (2 Stück) auf die Aufnahmestan- 4) Kehrgutbehälter auf die Aufnahmestangen stecken. -
Seite 14: Steinschlagschutzplane (Zubehör)
Inbetriebnahme 6) Um den Kehrgutbehälter zu entleeren, einfach vom 7) Zum Umfüllen des Kehrguts in ein anderes Behält- Bedienerplatz aus am Zugbügel ziehen. nis (z.B. Schiebkarre), den Kehrgutbehälter kom- plett abnehmen. 5.6 Steinschlagschutzplane (Zubehör) WARNUNG! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. Eine zweiteilige, reißfeste Gewebeplane schützt beim Kehren von trockenem Kehrgut vor Staubaufwirbelung und Steinschlag. -
Seite 15: Schneeketten (Zubehör)
Inbetriebnahme 5.8 Schneeketten (Zubehör) WARNUNG! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 1) Zur besseren Kraftübertragung der Räder bei 2) Zunächst die Maschine mit einem Kantholz aufbo- Schnee empfehlen sich Schneeketten. cken und anschließend das Rad abnehmen. 3) Demontiertes Rad auf die Schneekette stellen. 4) Die hinteren Kettenenden hochziehen und ver- haken. -
Seite 16: Fahrantrieb Und Kehrbürstenantrieb
Inbetriebnahme 5.9 Fahrantrieb und Kehrbürstenantrieb VORSICHT! Wenn der Kehrbürstenantrieb bei ausgeschaltetem Fahrantrieb eingeschaltet wird, kann die Maschi- ne zurückrollen. Der Lenker muss in der gewünschten Höhe sicher eingerastet sein. WARNUNG! Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. -
Seite 17: Wendefreilauf
Inbetriebnahme 5.10 Wendefreilauf WARNUNG! Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern. 2) Wendefreilauf einschalten: Klappsplint nur durch die 1) Die Kehrmaschine ist mit einem Wendefreilauf aus- Achse stecken. gestattet. Hierdurch wird das Wenden der Kehrma- schine erleichtert. 3) Wendefreilauf ausschalten: Klappsplint durch Ach- se und Nabe stecken (z.B. -
Seite 18: Motor Starten / Ausschalten (Kurzanleitung)
Inbetriebnahme 5.11 Motor starten / ausschalten (Kurzanleitung) Betriebsanleitung des Motorenherstellers lesen. GEFAHR! Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthal- ten giftiges Kohlenmonoxidgas. Achten Sie darauf, dass Fahr- und Bürstenantrieb ausgeschaltet sind. Der Lenker muss in der gewünschten Höhe sicher eingerastet sein. WICHTIG! Vor dem Starten des Motors, kontrollieren Sie bitte, ob das Kurbelgehäuse des Motors ausreichend mit Öl gefüllt ist. -
Seite 19: Wartung Und Pflege
Wartung und Pflege 6 Wartung und Pflege 6.1 Grundlegende Sicherheitshinweise GEFAHR! Das Gerät regelmäßig reinigen, insbesondere den im Auspuff- und Motorenbereich. Andernfalls be- steht erhöhte Brandgefahr! In der Betriebsanleitung vorgeschriebene Einstell-, Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen Wartungs- und Inspektionstätigkeiten und -termine auf Undichtigkeiten, gelockerte Verbindungen, einschließlich Angaben zum Austausch von Teilen/Teil- Scheuerstellen und Beschädigungen untersuchen! -
Seite 20: Kraftstoff Tanken
Wartung und Pflege 6.2 Kraftstoff tanken Betriebsanleitung des Motorenherstellers lesen. GEFAHR! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv. Nur in gut belüfteter Umgebung bei abgestelltem Motor auftanken. Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten. -
Seite 21: Ölkontrolle
Wartung und Pflege 6.3 Ölkontrolle Betriebsanleitung des Motorenherstellers lesen. WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. WICHTIG! Wenn der Motor mit einer ungenügenden Ölmenge betrieben wird, kann dies einen schweren Motor- schaden zur Folge haben. Es dürfen nur vom Hersteller empfohlene Öle verwendet werden. -
Seite 22: Austausch Der Kehrbürsten
Wartung und Pflege 6.4 Austausch der Kehrbürsten WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. WICHTIG! Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehr- ergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die Bürsten ausgetauscht werden. -
Seite 23: Gerät Reinigen
Wartung und Pflege 7) Bei der Montage der neuen Kehrbürsten wird zuerst 8) Schieben Sie die linke Kehrbürste auf die Achse. die rechte Kehrbürste mit der Achse aufgesteckt. Beachten Sie hierbei den vorherigen Montagehin- Beachten Sie hierbei den vorherigen Montage- weis. -
Seite 24: Einstellen Bzw. Nachstellen Der Bowdenzüge
Wartung und Pflege 6.6 Einstellen bzw. Nachstellen der Bowdenzüge WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten ge- sichert sein. Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein. Überprüfen der Bowdenzüge: Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3, der Arbeitsweg ca. -
Seite 25: Reifenfülldruck Prüfen Und Korrigieren
Wartung und Pflege 6.7 Reifenfülldruck prüfen und korrigieren WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesi- chert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen. WICHTIG! Bei zu niedrigem Reifendruck könnte sich der Schlauch auf der Felge drehen und beschädigt werden. 1) Bitte überprüfen Sie regelmäßig den Reifenfülldruck des Stützrades und der Antriebsräder. -
Seite 26: Reinigung Luftfilter
Wartung und Pflege 6.8 Reinigung Luftfilter Für die Reinigung des Luftfilters beachten Sie bitte die Hinweise des Motorenherstellers (Bedienungsanleitung Motorenhersteller). 6.9 Einlagerung Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind. 6.10 Wartungsplan jeweils mind. -
Seite 27: Störungen Und Ihre Beseitigung
Störung mögliche Ursache Störungsbeseitigung Motor startet nicht - Kraftstoffbehälter leer Kraftstoffbehälter befüllen - Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen - Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken - Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen - Motor bekommt Falschluft durch losen Vergaser Befestigungsschrauben anziehen - Benzinhahn bei Honda-Motor geschlossen Benzinhahn bei Honda-Motor öffnen... - Seite 28 Störung mögliche Ursache Störungsbeseitigung Motor geht nicht aus - Motorstop-Betätigung verstellt siehe Bedienungsanleitung des Motors, wenden Sie sich an ihre Fachwerkstatt Dauerhaftes Quietschen, wenn die - Schalthebel nicht vollständig niedergedrückt Schalthebel für den Kehrbürstenantrieb ganz niederdrücken Kehrbürste eingeschaltet wird - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen Kehrbürsten drehen sich nicht bzw.
-
Seite 29: Transport
Transport 8 Transport WARNUNG! Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Tragen Sie festes Schuhwerk. Falls ein Kehrgutbehälter angebracht ist, diesen bitte entfernen. Der Lenker muss sicher eingerastet sein. 1) Anheben der Maschine. 2) Haltepunkte vorne für das Anheben der Maschine. VORSICHT! Verletzungsgefahr! Beim Tragen den Schwenkhebel mit den Daumen sichern. -
Seite 30: Technische Daten
Technische Daten 9 Technische Daten Motor: siehe Ersatzteilliste Radstand: 390 mm Spurweite: 480 mm Breite: ca. 800 mm Höhe bis Motor: ca. 660 mm (B&S), ca. 695 mm (Honda) Lenkerhöhe: verstellbar von ca. 890 mm bis ca. 970 mm Länge über alles: max.
