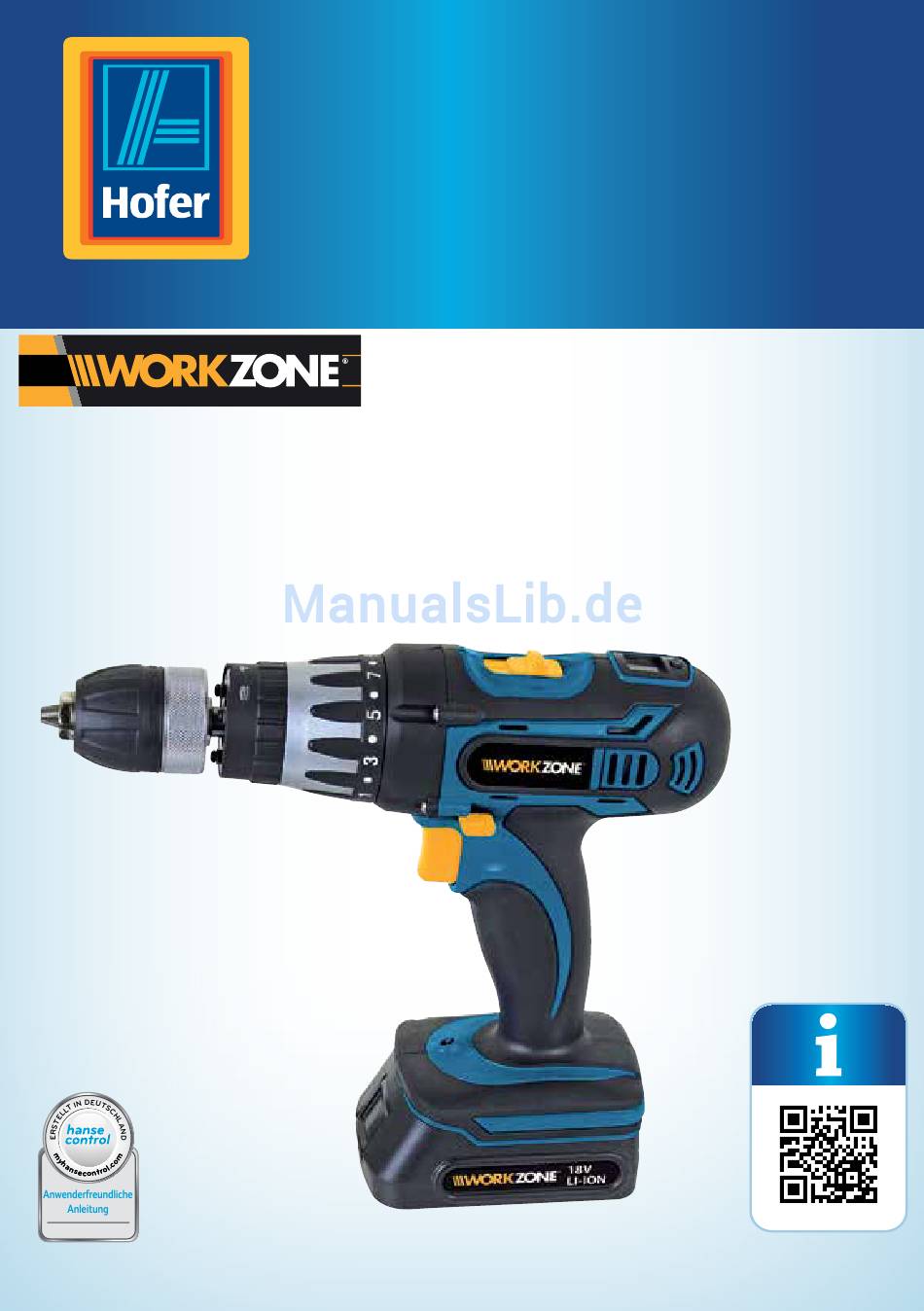

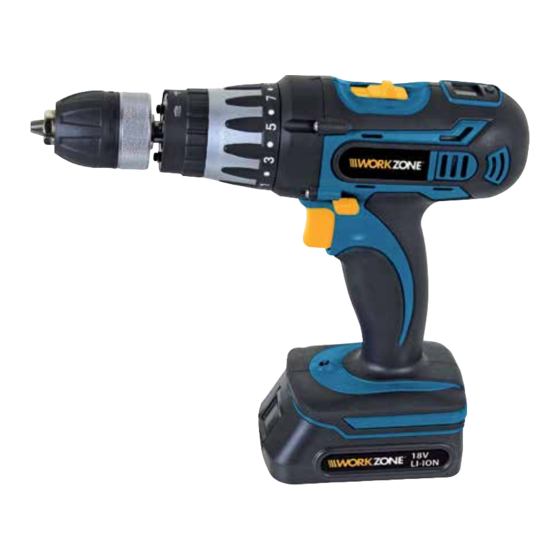

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. Li-Ion Akku-Schlag- Bohrschrauber D007A ID: #05006 Original-Betriebsanleitung...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ......................4 Verwendung ....................5 Lieferumfang/Geräteteile ................6 Allgemeines ....................7 Bedienungsanleitung lesen und aufbewahren ..........7 Zeichenerklärung ....................7 Sicherheit ....................... 9 Bestimmungsgemäßer Gebrauch ..............9 Sicherheitshinweise .....................9 Vorbereitung ....................15 Bohrschrauber und Lieferumfang prüfen ............. 15 Akku aufladen ...................... 15 Bedienung .................... -
Seite 4: Übersicht
Übersicht... -
Seite 5: Verwendung
Verwendung... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Schnellspannbohrfutter (kurz: Bohrfutter) Drehregler (Bohren/Drehmoment) Drehmomenteinstellring (15 Stufen und Bohren) Umschalter (1./2. Gang) Display (Akkuleistung) Anzeigetaste Lüftungsschlitze Akku Akku-Entriegelungstaste Betriebsleuchte (LED) Ein-/Austaste Rücklauf-/Vorlaufschalter Ladestation Netzstecker Stecker des Netzkabels Aufbewahrungskoffer Bits, 8 Stück, 25 mm Bithalter, 1 Stück Metallbohrer, 6 Stück (kurz: Bohrer) -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Li-Ion Akku-Schlagbohr- schrauber. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit nicht zu beeinflussen wird der Li-Ion Akku-Schlagbohrschrauber in dieser Bedienungsanleitung kurz „Bohrschrauber“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheits- hinweise, sorgfältig durch, bevor Sie den Bohrschrauber einsetzen. - Seite 8 Allgemeines Lagern Sie den Bohrschrauber und den Akku nicht bei einer Umge- bungstemperatur von über 40 °C. Schützen Sie den Bohrschrauber und den Akku vor direkter Sonneneinstrahlung. max. 40°C Werfen Sie den Akku nicht ins Wasser. Schützen Sie Ihn vor Wasser und Feuchtigkeit.
-
Seite 9: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Bohrschrauber ist ausschließlich zum Bohren in Holz, Kunststoff und Metall sowie zum Schlagbohren in Mauerwerk, Beton und Stein konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Bohrschrauber nur wie in dieser Bedienungsanleitung beschrie- ben. -
Seite 10: Sicherheit Von Personen
Sicherheit b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Roh- ren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindrin- gen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich be- wegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- oder -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. -
Seite 12: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit Verwendung und Behandlung des Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller emp- fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. - Seite 13 Sicherheit d) Verbinden Sie einen zersprungenen oder in irgendeiner Weise beschädigten Akku-Pack niemals mit dem Ladegerät. Es besteht sonst Stromschlaggefahr. e) Bauen Sie das Ladegerät auf keinen Fall auseinander. Reparaturen dürfen nur von einem zugelassenen technischen Kundendienst durchgeführt wer- den. Falsche Zusammenbauten können zu Brand- oder Stromschlaggefahr führen.
-
Seite 14: Weitere Sicherheitshinweise
Sicherheit s) Ziehen Sie niemals das Ladegerät am Verbindungskabel, sondern nur am Ladegerät aus der Steckdose. Ziehen Sie niemals am Kabel. Verwenden Sie keine Verlängerungskabel, es sei denn es ist unumgäng- lich. Die Verwendung eines nicht geeigneten Verlängerungskabels kann zu Brand- und Stromschlaggefahr führen. -
Seite 15: Vorbereitung
Vorbereitung Vorbereitung Bohrschrauber und Lieferumfang prüfen 1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien. 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A und B). 3. Nehmen Sie den Bohrschrauber aus der Verpackung und kontrollieren Sie, ob der Bohrschrauber oder die Einzelteile Schäden aufweisen. -
Seite 16: Bedienung
Bedienung 4. Stecken Sie den Stecker des Netzkabels in die Ladestation. Die Ladeanzeige an dem Netzstecker leuchtet dann rot. Die Ladeanzeige leuchtet grün, wenn der Akku komplett aufgeladen ist (nach ca. einer Stunde bei einer Ausgangs-Akkuleistung von 20 %). Während des Ladevorgangs werden der Netzstecker, die Ladestation und der Akku erwärmt. -
Seite 17: Werkzeuge Einsetzen
Bedienung HINWEIS! Beschädigungsgefahr! Wenn Sie die Lüftungsschlitze des Bohrschraubers verde- cken oder ungeeignete Bohrer und Einstellungen für ver- schiedene Materialien nutzen, können der Bohrschrauber und die Bohrer beschädigt werden. − Verdecken Sie nicht die Lüftungsschlitze. Wenn Sie die Lüftungsschlitze während des Betriebs abdecken, kann ein Hitzestau den Bohrschrauber beschädigen. - Seite 18 Bedienung 3. Setzen Sie einen Bohrer bzw. Steinbohrer oder den Bithalter mit dem ge- wünschten Bit ein (siehe Kapitel „Werkzeuge einsetzen“, Steinbohrer nicht im Lieferumfang enthalten). 4. Stellen Sie den Drehregler • auf das Symbol (Bohren) ein, wenn Sie in Holz, Kunststoff oder Metall bohren möchten.
- Seite 19 Bedienung 9. Beachten Sie die folgenden Hinweise zum Schrauben und Bohren: Schrauben • Bei Weichholz können Sie die Schrauben ohne Vorboh- ren einschrauben. • Bohren Sie in Hartholz und beim Einschrauben großer Schrauben vor. • Senken Sie bei Senkschrauben das Bohrloch an. •...
-
Seite 20: Blockierung Lösen
Reinigung Blockierung lösen Gehen Sie bei einer Blockierung folgendermaßen vor: 1. Wenn der Bohrschrauber auf eine Blockierung stößt, lassen Sie die Ein-/ Austaste los und ziehen Sie den Bohrer aus dem Bohrloch. 2. Prüfen Sie, ob die Blockierung von dem Bohrschrauber ausgeht, indem Sie kurz die Ein-/Austaste drücken. - Seite 21 Reinigung HINWEIS! Beschädigungsgefahr! Wenn Sie ungeeignete Reinigungsmittel nutzen, können die- se den Bohrschrauber und das Zubehör beschädigen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten, sowie scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. 1. Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose und den Ste- cker des Netzkabels aus der Ladestation...
-
Seite 22: At Aufbewahrung Und Transport
Aufbewahrung und Transport Aufbewahrung und Transport HINWEIS! Beschädigungsgefahr! Wenn Sie den Bohrschrauber unsachgemäß lagern oder transportieren, kann der Bohrschrauber beschädigt werden. − Lagern und transportieren Sie den Bohrschrauber an einem sauberen, trockenen und frostfreien Ort, an dem er und der Akku vor direktem Sonnenlicht geschützt ist. -
Seite 23: Fehler Beheben
Reparatur − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten und den Angaben des Herstellers entsprechen. In diesem Bohrschrauber befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Fehler beheben Manche Störungen können durch kleine Fehler entstehen, die Sie selbst beheben können. -
Seite 24: Bohrfutter Austauschen
Schraubenschlüssel (17 mm). 6. Schrauben Sie die Kreuzschraube im Inneren des Bohrfutters wieder fest. Sie haben das Bohrfutter erfolgreich gewechselt. Technische Daten Bohrschrauber Modell: D007A-18 V-I Schutzklasse Bohrschrauber: Gewicht Bohrschrauber: 1,19 kg Gewicht Akku: 0,32 kg Gewicht Ladestation... -
Seite 25: Ersatzteilliste
Ersatzteilliste Akku Spannung: 18 V, Gleichspannung Kapazität: 1500 mAh Typ: Lithium-Ionen-Akku (Li-Ion) Ladestation Schutzklasse: Versorgungsspannung: 100 bis 240 V~, 50/60 Hz Ausgangsspannung: 21 V, Gleichspannung / 1500 mA Ladedauer: ca. 60 Minuten Vibrationswerte und Geräuscheemissionswerte gemessen nach DIN EN 60745. Zum Vergleich kann ein Elektrowerkzeug mit einem anderen Vibrationswert verwendet werden. - Seite 26 Ersatzteilliste Drehmomentinnenring Platine Drehmomentfeder Stange Scheibe Stahlkugel LCD Abdeckung Lagerring LCD Knopf Buchse Motorenkäfig Getriebegehäuse vorne Motorenkäfig Kunststoffscheibe Schraube Ring Gehäuse Innenring Gehäuse Stift Drehrichtungsschalter Planetenaufnahme Ein-/Ausschalter Getriebe LED & Platine Planetengetriebe Batteriekontakte Scheibe Kontaktgehäuse Planetenaufnahme Akkugehäuse oben Getriebegehäuse hinten Platinenstecker Getrieberad Batterieschutzplatte...
- Seite 27 Ersatzteilliste...
-
Seite 28: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. PE-LD Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Sys- temen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte der Bohrschrauber einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt... -
Seite 29: Konformitätserklärung
- EG-Richtlinie über elektromagnetische Verträglichkeit (EMV) 2004/108/EG - EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektronikgeräten (RoHS) 2011/65/EU Angewandte harmonisierte Normen: Li-Ion Akku-Schlagbohrschrauber 18 V D007A-18V-I: EN 60745-2-1:2010; EN 60745-2-2:2010; EN 60745-1:2009 +A11; EN 50581:2012; EN 55014-1:2006+A1; EN 55014-2:1997+A1:2001+A2 Ladegerät HYCH0302101500G: EN 60335-2-29:2004+A2:2010;... -
Seite 31: Garantie
Ort des Kaufs Beschreibung der Störung: Schicken Sie die ausgefüllte Kundendienst Garantiekarte zusammen mit dem www.walter-werkzeuge.com +43 6246 72091 60 defekten Produkt an: MODELL: D007A ARTIKEL-NR.: 39397 12/2014 Walter Werkzeuge Salzburg GmbH Gewerbeparkstraße 9 Zum regulären 5081 Anif Festnetztarif Ihres AUSTRIA Telefonanbieters. -
Seite 32: Garantiebedingungen
Garantie Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP:... - Seite 33 Da bin ich mir sicher. Vertrieben durch: Walter Werkzeuge Salzburg GmbH Gewerbeparkstraße 9 5081 Anif AUSTRIA E-Mail: service@walter-werkzeuge.com KUNDENDIENST +43 6246 72091-60 www.walter-werkzeuge.com JAHRE GARANTIE Typ: D007A Artikel-Nr.: 39397 12/2014...
