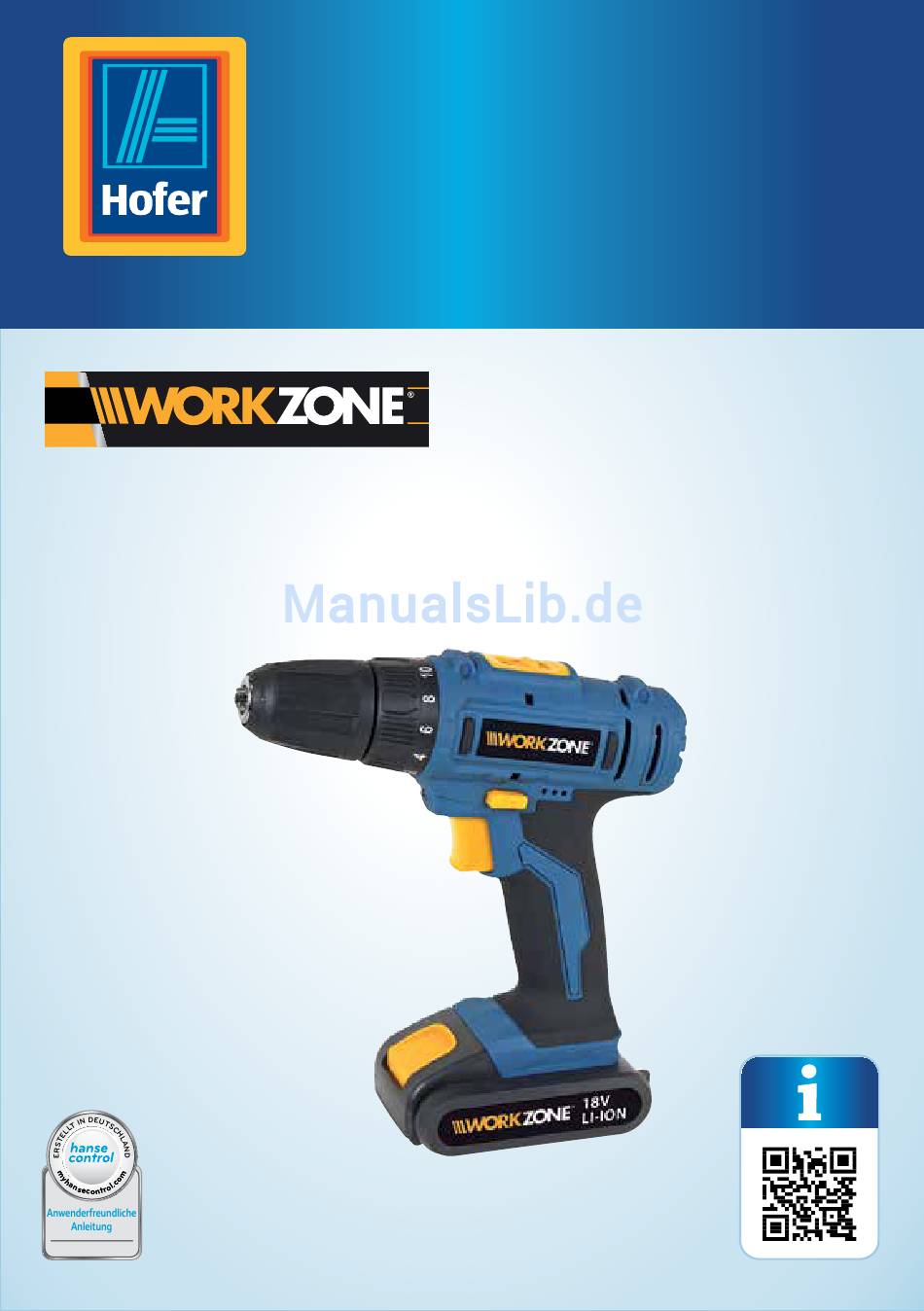

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. LI-ION AKKU- BOHRSCHRAUBER 18 V Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge .. 9 Sicherheitshinweise für Bohrmaschinen ......13 Zusätzliche Sicherheitshinweise für Ladegeräte ....13 Erstinbetriebnahme ............ -
Seite 4: Übersicht
8×... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Schnellspannbohrfutter (kurz: Bohrfutter) Drehmomenteinstellring (18 Stufen und Bohren) Umschalter (1./2. Gang) Display (Akkuladung) Rücklauf-/Vorlaufschalter Ein-/Austaste Akku Akku-Entriegelungstaste Betriebsleuchte (LED) Ladegerät, Netzstecker Aufbewahrungskoffer Bits, 25 mm, 8× Magnetbithalter Bohrer - HSS (1,5/2,5/3/4/5/6/8/10 mm), 8× Stecker des Ladegeräts... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Li-Ion Akku- Bohrschrauber 18 V (im Folgenden nur „Bohrschrauber“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Bohrschrauber verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Das Ladegerät entspricht der Schutzklasse 2. Betreiben Sie das Netzteil nur in Innenräumen. Gleichspannung. Schutzklasse 3. Das SGS-Siegel bestätigt, dass der Bohrschrauber bei bestimmungsgemäßem Gebrauch sicher ist. Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen Geprüfte Sicherheit gekennzeichnet sind, entsprechen den Anforderungen des deutschen... -
Seite 9: Restrisiken
Sicherheit • Reparatur des Bohrschraubers durch einen anderen als den Hersteller oder eine Fachkraft; • gewerbliche, handwerkliche oder industrielle Nutzung des Bohrschraubers; • Bedienung oder Wartung des Bohrschraubers durch Personen, die mit dem Umgang mit dem Bohrschrauber nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. -
Seite 10: Elektrische Sicherheit
Sicherheit c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeugs
Sicherheit unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. -
Seite 12: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. -
Seite 13: Sicherheitshinweise Für Bohrmaschinen
Sicherheit c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. -
Seite 14: Erstinbetriebnahme
Erstinbetriebnahme d) Die Anschlussleitung dieses Ladegeräts kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Ladegerät zu verschrotten. e) Das Ladegerät, aber nicht der Bohrschrauber, kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren... -
Seite 15: Bedienung
Bedienung ist betriebsbedingt und kein Defekt. 4. Lassen Sie den Akku auf Raumtemperatur abkühlen, falls er sich während des Ladevorgangs erwärmt hat. 5. Ziehen Sie das Ladegerät aus der Steckdose. 6. Ziehen Sie den Stecker des Ladegeräts aus dem Akku. 7. -
Seite 16: Schrauben Und Bohren
Bedienung Schrauben und Bohren 1. Wenn Sie bohren oder in weiches Holz schrauben möchten, markieren Sie die gewünschte Stelle. 2. Schieben Sie den Akku so auf den Bohrschrauber, dass die Kontakte des Akkus in den Bohrschrauber greifen. Der Akku muss auf dem Bohrschrauber einrasten. - Seite 17 Bedienung Schrauben • Bei Weichholz können Sie die Schrauben ohne Vorbohren einschrauben. • Bohren Sie in Hartholz und beim Einschrauben großer Schrauben vor. • Senken Sie bei Senkschrauben das Bohrloch an. • Bohren Sie bei Holzschrauben mit nicht durchgängigem Gewinde eine halbe Schraubenlänge vor. •...
-
Seite 18: Blockierung Lösen
Wartung und Pflege Blockierung lösen Gehen Sie bei einer Blockierung beim Bohren folgendermaßen vor: 1. Wenn der Bohrschrauber blockiert, lassen Sie die Ein-/Austaste los und ziehen Sie den Bohrer aus dem Bohrloch. 2. Prüfen Sie, ob die Blockierung von dem Bohrschrauber ausgeht, indem Sie kurz die Ein-/Austaste drücken. -
Seite 19: Aufbewahrung Und Transport
Wartung und Pflege 6. Trocknen Sie den Bohrschrauber danach gründlich ab und lassen Sie ihn noch einige Zeit vollständig trocknen. Sie müssen den Bohrschrauber nicht schmieren. 7. Entfernen Sie Bohrstaub und anfallende Holzspäne aus dem Bohrfutter. 8. Halten Sie die Anschlusskontakte des Ladegeräts, des Bohrschraubers und des Akkus sauber. -
Seite 20: Fehlersuche
Fehlersuche 1. Stellen Sie den Umschalter auf den 1. Gang ein. 2. Drehen Sie das Bohrfutter bis zum Anschlag im Uhrzeigersinn, um es vollständig zu öffnen. 3. Lösen Sie die Kreuzschlitzschraube im Inneren des Bohrfutters mit einem Schraubendreher (siehe Abb. G). Nehmen Sie dazu ggf. die Hilfe einer zweiten Person in Anspruch. -
Seite 21: Technische Daten
, 2. Gang: 0 bis 1500 min Spannbereich Bohrfutter: 0,8–10 mm Schutzklasse: Artikelnummer: 59529 Akku Modell: LY799-Li-18V Spannung: 18 V Kapazität: 1500 mAh Typ: Lithium-Ionen-Akku (Li-Ion) Ladegerät Schutzklasse: Modell: IVP2200-1200 Versorgungsspannung: 100–240 V~; 50/60 Hz Ausgangsspannung: 22 V / 1200 mA Ladedauer: ca. 60 Minuten... -
Seite 22: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuschemissionswerte Gemessen gemäß DIN EN 60745-1. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). •... - Seite 23 Geräusch-/Vibrationsinformation ACHTUNG! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 60745-1 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der tatsächliche Schwingungsemissionswert kann, wie folgt beschrieben, durch die Art der Anwendung abweichen: •...
-
Seite 24: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Bohrschrauber entsorgen Entsorgen Sie den Bohrschrauber entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 25: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 26 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 59529 0043 6246 72091-600 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE LCD799-2S-1800 04/2017...
