4.14.2 Winkel einstellen

VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußrasten und Beinstützen
– Vor und während jeder Fahrt muss unbedingt
darauf geachtet werden, dass die Beinstützen
weder die Schwenkräder noch den Boden
berühren.
• 6–mm–Innensechskantschlüssel
1.

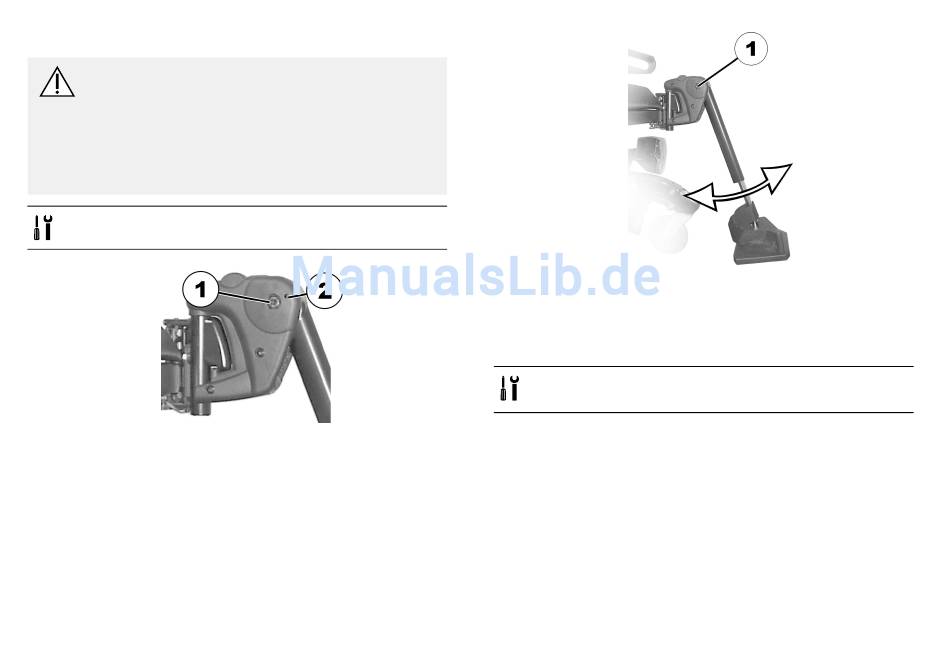

Schraube (1) mit dem Innensechskantschlüssel lösen.
2. Lässt sich die Fußstütze nach Lösen der Schraube
nicht bewegen, positionieren Sie einen Metallstift in
die dafür vorgesehene Bohrung (2) und klopfen Sie
leicht mit einem Hammer dagegen. Hierdurch wird der
Klemmmechanismus im Inneren der Fußstütze gelöst.
Wiederholen Sie gegebenenfalls die Prozedur von der
anderen Seite der Fußstütze.
1491884-J
3.
Gewünschten Winkel einstellen.
4. Schraube (1) wieder festziehen.
4.14.3 Endanschlag der Fußstütze einstellen
• 6–mm–Innensechskantschlüssel
• 10–mm–Maulschlüssel
