1. Jetzt können Sie den Winkel der Beinstütze einstellen.

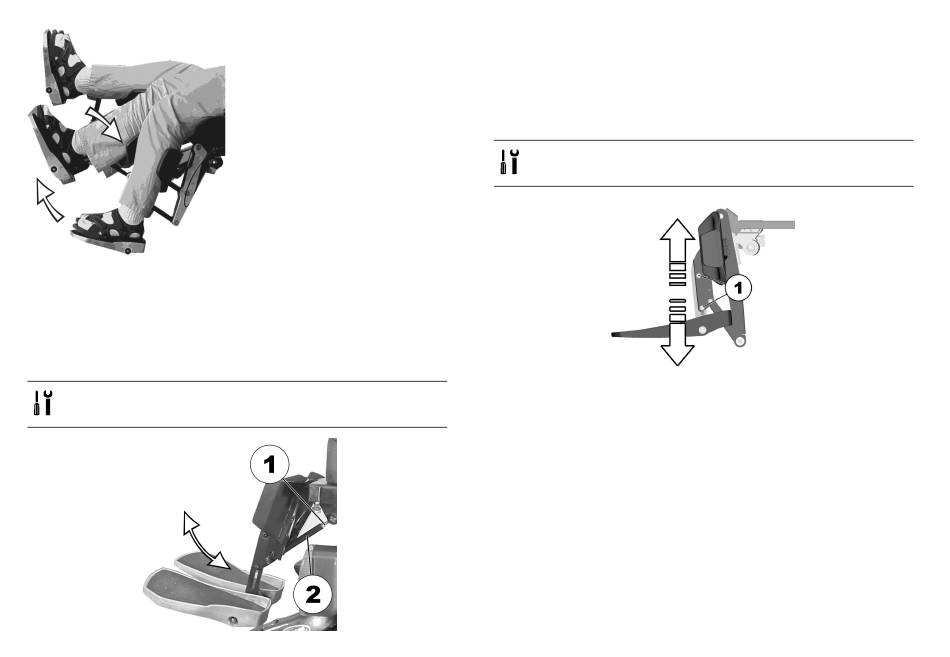

5.19 Mittig montierte Beinstützen – Einstellbare
Beinstütze
5.19.1 Winkel einstellen
Werkzeug:
•
10-mm-Schraubenschlüssel
1529687-W
1. Die Kontermutter (1) lösen.
2. Die Beinstütze durch Drehen der Spindel (2) in die
gewünschte Position bringen.
3. Die Kontermutter wieder festziehen.
5.19.2 Länge der Beinstütze einstellen
Werkzeug:
•
5-mm-Schraubenschlüssel
1. Die Kontermutter (1) lösen.
2. Die Fußstütze auf die gewünschte Höhe schieben.
3. Kontermutter wieder festziehen.
5.19.3 Wadenplatte auf die Wadenbreite des Benutzers
einstellen
Die Wadenplatte der Beinstütze kann durch Auseinander-
oder Zusammenbiegen an die Breite der Wade des Benutzers
angepasst werden.
Inbetriebnahme
81
