SICK LMS5xx Betriebshandbuch Seite 74

Kapitel 6
2
1
5
3
4

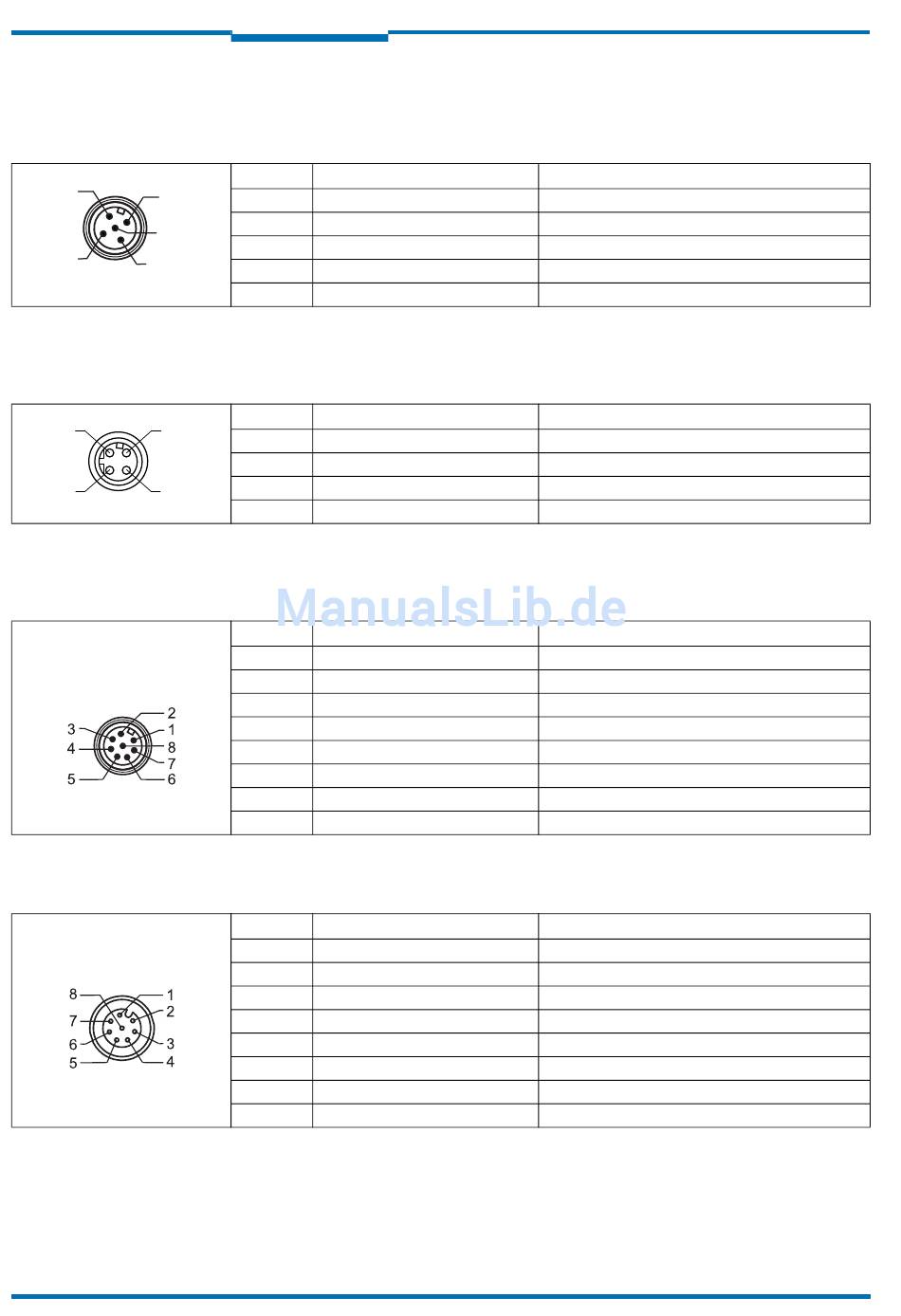

Tab. 24: LMS511 Lite/PRO, LMS581 PRO und LMS511 Heavy Duty Outdoor: Pinbelegung des Anschlusses „Power" (M12-Stecker, 5-
polig, A-codiert)
2 3
1 4
Tab. 25: LMS511 Lite/PRO, LMS581 PRO und LMS511 Heavy Duty Outdoor: Pinbelegung des Anschlusses „Ethernet" (M12-Dose, 4-
polig, D-codiert)
Tab. 26: LMS511 Lite Outdoor: Pinbelegung des Anschlusses „Data" (M12-Stecker, 8-polig, A-codiert)
Tab. 27: LMS511 Lite Outdoor: Pinbelegung des Anschlusses „I/O" (M12-Dose, 8-polig, A-codiert)
74
Elektroinstallation
6.3.2 Anschlüsse des LMS511, LMS581 und LMS511 Heavy Duty
LMS511 Lite/PRO, LMS581 PRO, LMS511 Heavy Duty Outdoor: Anschluss „Power"
Pin Signal
1 V
S
2 V heat.
S
3 GND
4 Reserviert
5 GND heat.
LMS511 Lite/PRO, LMS581 PRO und LMS511 Heavy Duty Outdoor: Anschluss „Ethernet"
Pin Signal
1 TX+
2 Rx+
3 TX–
4 Rx–
LMS511 Lite Outdoor: Anschluss „Data"
Pin Signal
1 RD–/RxD
2 TD–/TxD
3 RD+
4 TD+
5 GND RS
6 Reserviert
7 IN Sync
8 GND IN Sync
LMS511 Lite Outdoor: Anschluss „I/O"
Pin Signal
1 IN1
2 Reserviert
3 GND IN1
4 OUT1
5 OUT2
6 OUT3 /OUT Sync
7 GND OUT 1 ...3
8 V OUT
S
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Lasermesssensoren LMS5xx
Funktion
Versorgungsspannung Sensor
Versorgungsspannung Heizung
Masse Sensor
Nicht belegen!
Masse Heizung
Funktion
Sender+
Empfänger+
Sender–
Empfänger–
Funktion
Empfänger RS-422/RS-232
Sender RS-422/RS-232
Empfänger RS-422
Sender RS-422
Masse RS-422/RS-232
Nicht belegen!
Eingang Synchronisation
Masse Synchronisation
Funktion
Schalteingang 1
Nicht belegen!
Masse Schalteingang 1
Schaltausgang 1
Schaltausgang 2
Schaltausgang 3 / Ausgang Synchronisation
Masse Schaltausgänge 1 ... 3/ Synchronisation
Versorgungsspannung Schaltausgänge
8013795/ZM63/2017-05-09
Betriebsanleitung
