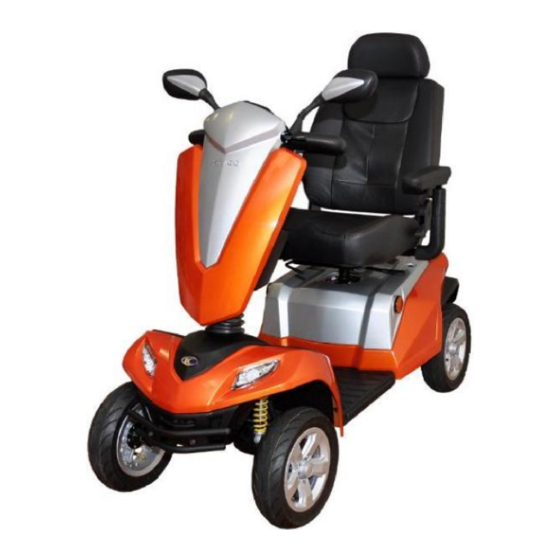

- Seite 1 Senioren - Elektromobil Scooter Brandenburg - Texel Kymco Healthcare Bedienungsanleitung Fachhändler : HMM Sven Oppel in de Krümm 9 22880 Wedel Fon: 04103 9654104 Fax: 04103-9654336 E-Mail: info@seniorenmobil.org - www.seniorenmobil.org...
-
Seite 2: Inhaltsverzeichnis
1. Zeichen und Symbole 4 2. Allgemeine Hinweise 4 2.1 Störungen durch Funkwellen 4 2.2 Elektromagnetische Störungen 5 2.3 Warnungen 5 2.4 Zweckbestimmung 5 2.5 Indikationen 6 2.6 Kontraindikationen 6 2.7 Verantwortlichkeit 6 2.8 Konformitätserklärung 6 2.9 Haftungsausschluss 7 2.10 Grundsätzliche Sicherheitshinweise 8 Kennzeichnungen 9 Transport des Scooters 9 Voraussetzungen für die Teilnahme am Straßenverkehr 10... - Seite 3 11. Batterie und Ladegerät 24 11.1 Batterien erneuern 24 11.2 Ladeverhalten 25 11.3 Batterien laden 26 11.4 Wartung und Pflege der Batterien 27 12 Fahrpraxis 28 12.1 Reichweite und Leistung 28 12.2 Ein- und Aussteigen 29 12.3 In der Öffentlichkeit Parken 29 12.4 Einfaches Fahren 29 12.5 Bremsen 30 12.6 Handbremse 30...
-
Seite 4: Achtung-Hinweise
Achtung-Hinweise Garantie Sitzmontage Sitzhöheneinstellung Ladeverhalten Batterieladeanleitung Motor entkuppeln Kurvengeschwindigkeit Notbremsung Motor (Kohlebürsten) Warntafel Geschwindigkeit Warnhinweise Elektromagnetische Reaktionen Bedienung und Aufmerksamkeit Batterieanschlussrotation Notfall-Ausschaltung... -
Seite 5: Zeichen Und Symbole
Zeichen und Symbole Achtung! Wichtige Hinweise. Dringend beachten! Warnhinweis für Bedienung. Dringend beachten! Referenzkapitel, bitte beachten Sie den Hinweis auf relevante Kapitel Allgemeine Hinweise Ihr Scooter ist grundsätzlich nicht empfindlich gegenüber normalen im Alltag vorkommenden elektromagnetischen Feldern und Störeinflüssen. Die Elektromag- netische Verträglichkeit ist gewährleistet. -
Seite 6: Elektromagnetische Störungen
Einige Handys und ähnliche Geräte senden Signale, während sie angeschaltet sind, auch wenn sie nicht benutzt werden! Befolgen Sie in solchen Fällen bezüglich der elekromagnetischen Verträglichkeit die Handhabungshinweise vom Hersteller des Geräts. Andere tragbare Geräte, wie kabellose Telefone, Laptops, UKW/AM-Radios, Fernseher, CD-Spieler und Kassettenrekorder oder kleinere Apparate, wie elektri- sche Rasierer und Haartrockner, verursachen, nach aktuellem Kenntnisstand keine Probleme bei motorbetriebenen Scootern. -
Seite 7: Indikationen
Indikationen Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch Lähmungen Gliedmaßenverlust Gliedmaßendefekt/-deformität Gelenkkontrakturen/Gelenkschäden (nicht an beiden Armen) sonstige Erkrankungen Kontraindikationen Die Versorgung mit Elektroscootern ist ungeeignet für Personen mit starken Gleichgewichtsstörungen mit starken Einschränkungen der kognitiven Fähigkeiten ... -
Seite 8: Haftungsausschluss
Haftungsausschluss Der Hersteller lehnt jede Verantwortung für persönliche Verletzungen oder Sach- beschädigungen ab, die das Ergebnis unsachgemäßer oder unsicherer Nutzung ihrer Produkte sind. Mechanische oder elektrische Mängel werden auf der Basis einer Schadenshaftpflicht behandelt. Das Teil oder die Teile werden ersetzt oder repariert, aber der Hersteller kann für den Schaden oder die Verletzungen nicht verantwortlich gemacht werden. -
Seite 9: Grundsätzliche Sicherheitshinweise
2.10 Grundsätzliche Sicherheitshinweise Ihr Scooter ist ein leistungsstarkes Fahrzeug. Bitte lesen Sie die nachfolgenden Hinweise sorgfältig durch, um sich selbst zu jeder Zeit abzusichern. Beachten Sie, dass sich Polsterteile aufheizen, die direkter Sonneneinstrahlung ausgesetzt werden. Diese können bei Berührung Hautverletzungen verursa- chen. -
Seite 10: Kennzeichnungen
Kennzeichnungen Kennzeichnungen die an Ihrem Scooter angebracht sind: Hebel in Vorwärtsrichtung für Fahrbetrieb (eingekuppelt) Hebel in Rückwärtsrichtung für Schiebebetrieb (ausgekuppelt) Transport des Scooters Bleiben Sie nicht auf Ihrem Scooter sitzen, wenn dieser in einem Fahrzeug trans- portiert wird. Die Beförderung von Personen die auf dem Scooter sitzen, während der Scooter transportiert wird, kann tödliche Folgen haben. -
Seite 11: Voraussetzungen Für Die Teilnahme Am Straßenverkehr
5. Voraussetzungen für die Teilnahme am Straßenverkehr Der Texel ist ein leistungsstarker Scooter. Sie können mit ihm auf dem Geh- oder Fahrradweg am Straßenverkehr teilnehmen. Sie müssen In jedem Fall dafür sorgen, dass der Texel in einwandfreiem Zustand ist. Dazu gehört: ... -
Seite 12: Lieferumfang
Komfort Die angepassten Sitze helfen Ihnen, Stöße während der Fahrt abzudämpfen, und bieten Ihnen größtmöglichen Komfort für den ganzen Tag. Ein vollautomatischer Geschwindigkeitsregler mit Geschwindigkeits-Beschränkungsmöglichkeit sorgt für eine flüssige Fahrt. Automatische Bremsen bieten höchstmögliche Sicherheit. Flexibilität Der abnehmbare, zusammenfaltbare Sitz und die leicht zu entfernenden Batterien erlauben den Transport Ihres Scooters. -
Seite 13: Allgemeine Beschreibung
9. Allgemeine Beschreibung Motor Bedienkonsole Beschleunigungswippe Heckverkleidung Lenksäulenverstellgriff Batt.-Ladeanschluss EIN/AUS Schlüsselschalter Permanente Seriennummer Armlehnenverstellung Typenschild Griff f. horizontale Sitzeinstellung Kippschutzrollen Griff f. Sitzrotation Bordsteckdose Griff f. Rückenlehneneinstellung Bohrungen für Fronthalter Accessoiresaufnahme Lenkbügel Bediengriff Magnetbremse Handbremse... -
Seite 14: Grundeinstellungen
10. Grundeinstellungen 10.1 Lenksäule Die Lenksäule des Scooters ist so entworfen, dass sie Ihnen eine bequeme Fahrposition erlaubt. Sie kann mit Hilfe des Verstellhebels stufenlos in mehrere Positionen gebracht werden. 1. Um die Lenksäule in eine angenehme Position zu bringen, drücken Sie den Lenksäulen-Hebel nach unten. -
Seite 15: Armlehne
10.1.2 Armlehne 1. Die Armlehnen lassen sich nach hinten schwenken, um das Ein- und Aussteigen zu erleichtern. 10.1.3 Sitzposition/Beinfreiheit 1.Ziehen Sie den Hebel zu sich heran. 1.Der Sitz lässt sich jetzt nach vorn und hinten verschieben. 1.Der Einstellbereich beträgt ca.15 cm. 1.Lassen Sie den Hebel wie- der los und vergewissern Sie sich, dass der Sitz in einer der... -
Seite 16: Sitz Drehen Und Entnehmen
10.1.4 Sitz drehen und entnehmen Durch Herunterdrücken des seitlichen Verstellhebels auf der linken Seite lässt sich der Sitz in beide Richtungen drehen. 2.Alle 45° befindet sich eine feste Rastposition des Sitzes. 3.Lassen Sie den Hebel wie- der los und vergewissern Sie sich, dass der Sitz wieder ein-gerastet ist. -
Seite 17: Sitzhöhe
10.1.5 Sitzhöhe Zuerst müssen Sie den Sitz herausnehmen (siehe Abschnitt), und den Batteriedeckel abnehmen. Hierdurch gelangen Sie zum Sitzrohr und seinen Komponenten. Z ieh en S ie den B alg nach o ben um an die Vers chr au bun gen zu gelangen . (A bb. z eigt das S itz rohr ohn e Balg) Lösen Sie als erstes Klemmschraube. -
Seite 18: Rückenlehne
10.1.6 Rückenlehne Die Rückenlehne lässt sich durch Betätigung des Verstell- hebels nach vorn und nach hinten kippen. 1. Ziehen Sie den Hebel (links am Sitz) nach unten. Die Rückenlehne drückt nun nach vorn, denn Sie ist federkraftunterstützt. 1. Drücken Sie die Rücken-lehne nach hinten in die gewünschte Position. -
Seite 19: Sitzgurt
10.1.8 Sitzgurt Der Sitzgurt ist beidseitig am Sitz befestigt. 1.Öffnen Sie den Gurt durch Druck auf den roten Knopf am Gurtschloss. 2.Die Gurtlänge stellen Sie an der Gurtschnalle ein. 3.Schließen Sie den Gurt mit dem Gurtschloss. Abb. 9 10.2 Heckverkleidung Den Zugang zu den Batterien, dem Motor und den hinteren Elektrik ermöglichen Sie durch den Abbau der Heckverkleidung. -
Seite 20: Steuerkonsole
10.3 Steuerkonsole Ihre Steuerung ist Bestandteil der Lenksäule Ihres Scooters. Sie enthält LED-Anzei- gen und ein LCD-Display zur Darstellung der Betriebsfunktionen. Um Einstellungen vornehmen zu können, sind Wahltasten und Funktionstasten auf der Steuerkonsole integriert. A b b . 1 1 Dringend beachten! Wenn Sie kein geübter Fahrer eines motorbetriebenen Fahrzeuges sind, emp- fehlen wir dringend: üben Sie zunächst auf freier, sicherer Fläche ohne Verkehr... -
Seite 21: Das Fahren Mit Dem Scooter
Das Fahren mit dem Scooter Anschnallen, Füße nach draußen hängen lassen, Zündung auf ON Anfahrverhalten über den mittleren Drehring vorwählen, Schildkröte sinngemäß langsam, Hase für schnelles Anlaufen. Die Maximalgeschwindigkeit wird nur erreicht, wenn der High/Low-Schalter auf High gestellt wurde. Durch Ziehen der rechten Gaswippe wird der Scooter vorwärts bewegt, dementsprechend die linke Wippe zum Rückwärtsfahren. -
Seite 22: Die Handbremse (Feststellbremse)
Die Handbremse (Feststellbremse) Auf der linken Seite befindet sich die Handbremse, die ebenfalls wie die Magnetbremse auf die Hinterachse wirkt. Durch drücken des Federstiftes bleibt die Bremse auch nach dem loslassen wirksam und arbeitet als Feststellbremse. -
Seite 23: Die Steuerkonsole
Die Steuerkonsole Licht (an/aus) Hupe (Signalhorn) Warnblinker (an/aus) Fahrtrichtungsanzeiger (links/rechts) -
Seite 24: Temperaturanzeige
Die Steuerkonsole Temperaturanzeige ADJ.-Knopf Anzeige wechselt von Km/h zu mph sowie zurückgelegte Strecke / Trip Mode-Schalter Anzeige wechselt zwischen Uhrzeit und Fahrzeit Time-Schalter Anzeige wechselt zwischen AM/PM und führt durch den Modus Uhreneinstellung... -
Seite 25: Batterie Und Ladegerät
11. Batterie und Ladegerät Es wird dringend empfohlen, verschlossene, wartungsfreie und zyklenfeste Batte- rien für Ihren Scooter zu verwenden. Verschlossene Bleibatterien und Gelbatterien sind zyklenfeste Batterien mit ähnlicher Leistungsfähigkeit. Zyklenfeste Batterien zeichnen sich insbesondere dadurch aus, dass sie sich nach der Leistungsbereitstel- lung relativ schnell wieder aufladen lassen und eine tiefere Entladung tolerieren als z.B. -
Seite 26: Ladeverhalten
11.2 Ladeverhalten Das sachgerechte und korrekte Ladeverhalten ist verantwortlich für den störungs- freien Betrieb Ihres Texel Scooters. Laden Sie die Batterie stets bevor eine völlige Entladung erfolgt ist. Eine Restkapa- zität von > 20% ist für die Lebenserwartung ihrer Batterie wichtig. Schließen Sie den jeweiligen Ladezyklus stets komplett ab, laden Sie also bitte immer bis 100%. -
Seite 27: Batterien Laden
Batterien laden 11.3 Zündung auf OFF Bremse auf FAHREN stellen Ladegerät anschließen Abb. 13 Achtung! Führen Sie den Ladevorgang niemals in sehr feuchten oder nassen Räumlich- keiten, oder draußen bei Regen durch! Es besteht Kurzschlussgefahr. A 5. Batterieladeanleitung... -
Seite 28: Wartung Und Pflege Der Batterien
11.4 Wartung und Pflege der Batterien Lesen Sie vor dem Aufladen der Batterien bitte die Abschnitte "Ladeverhalten" und "Batterien laden" sorgfältig. Laden Sie die Batterien nach jeder Nutzung des Scooters auf. Der Spannungsunterschied zwischen den beiden Batterien einer Stromversor- gungseinheit darf nicht mehr als 0,5 V betragen. Das Batteriegehäuse sollte auf Verschmutzungen und Beschädigungsspuren untersucht werden. -
Seite 29: Fahrpraxis
12. Fahrpraxis Achtung! Der Scooter ist nicht mit einer automatischen Geschwindigkeitsreduzierung für Kurvenfahrten ausgestattet. Er fährt sich wie ein PKW oder Fahrrad. Bei Kurven- fahrten müssen Sie, wie im PKW oder beim Fahrradfahren, die Geschwindigkeit der Fahrsituation anpassen! Bedienen Sie dazu die Beschleunigungswippe angemessen und achtsam. A 7. -
Seite 30: Ein- Und Aussteigen
12.2 Ein- und Aussteigen Stellen Sie sicher, dass der Scooter ausgeschaltet ist, bevor Sie Platz nehmen. Stellen Sie bei Bedarf die Lenksäule in die aufrechte Position und schwenken Sie die Armlehne an der Seite nach hinten, von der aus Sie Platz nehmen wollen. ... -
Seite 31: Bremsen
12.5 Bremsen Im normalen Fahrbetrieb wird die Geschwindigkeit durch Loslassen bzw. Verringerung der Auslenkung des Geschwindigkeitshebels bis zum Stillstand verringert. Zusätzlich ist der Scooter mit einer Handbremse ausgestattet. Diese wird aktiviert, indem Sie den Hebel zu sich heranziehen. ... -
Seite 32: Pflege Und Instandhaltung
13. Pflege und Instandhaltung Wie jede andere elektromechanische Maschine profitiert Ihr Scooter von regelmä- ßigem Kundendienst bei Ihrem Fachhändler. Auch Sie können helfen, Ihr Fahrzeug in Top-Kondition zu erhalten, indem Sie die folgenden Ratschläge befolgen. Zudem sollten Sie einmal jährlich Ihren Scooter von einem autorisierten Service-Partner überprüfen lassen, der alle notwendigen Wartungs- und Reparaturarbeiten durchführt. -
Seite 33: Prüfungen
14. Prüfungen Unterziehen Sie die Reifenlauffläche einer Sichtkontrolle. Bei einer Profiltiefe von weniger als 1,6 mm lassen Sie die Reifen bitte von Ihrem Fachhändler austauschen. Alle Polsterteile können mit warmem Wasser und einem milden Reinigungsmittel abgewaschen werden. Prüfen Sie den Sitz und die Rückenlehne gelegentlich auf Einschnitte oder Risse. Tauschen Sie sie ggf. -
Seite 34: Halbjährlich Zu Prüfen
14.4 Halbjährlich zu prüfen Prüfen Sie die Kohlebürsten des Motors. Falls Ihr Scooter nicht reibungslos funk- tioniert, sollte Ihr Fachhändler die Kohlebürsten spätestens alle sechs Monate inspizieren. Wenn bei der Inspektion ein gravierender Verschleiß der Kohlebürsten festgestellt wird, müssen diese ausgetauscht werden, da sonst die Motorleistung stark abfallen kann und Motorschäden auftreten können. -
Seite 35: Fehlerfindung / Problemlösung
15. Fehlerfindung / Problemlösung Wenn Ihr Scooter nicht starten sollte. Stellen Sie sicher, dass der Zündschlüssel steckt. Wenn das der Fall ist, überprüfen Sie die Batterieanzeige. Wenn die Statusanzeige blinkt, müssen Ihre Batterien wieder aufgeladen werden. Sollte die Batterieanzeige nicht funktionieren, wenn der Schlüssel eingesteckt ist, dann überprüfen Sie folgendes: 1. -
Seite 36: Garantieerklärung
16. Garantieerklärung Garantiefristen Batterie: 6 Monate bei sachgerechter Handhabung/Ladeverhalten Fahrzeugrahmen: 24 Monate Elektronik: 24 Monate Ladegerät: 24 Monate Auf folgende Teile kann keine Garantie gegeben werden, da das Nutzungsverhal- ten des Eigentümers den Verbrauch/Verschleiß bedingt: Kohlebürsten ... -
Seite 37: Technische Daten
Wendekreis: ca. 213cm Motorleistung: 700 Watt Spitzenleistung: 1300 Watt Senioren - Elektromobil Scooter Brandenburg - Texel Kymco Healthcare Bedienungsanleitung Fachhändler : HMM Sven Oppel in de Krümm 9 - 22880 Wedel Fon: 04103 9654104 Fax: 04103-9654336 E-Mail: info@seniorenmobil.org - www.seniorenmobil.org...
