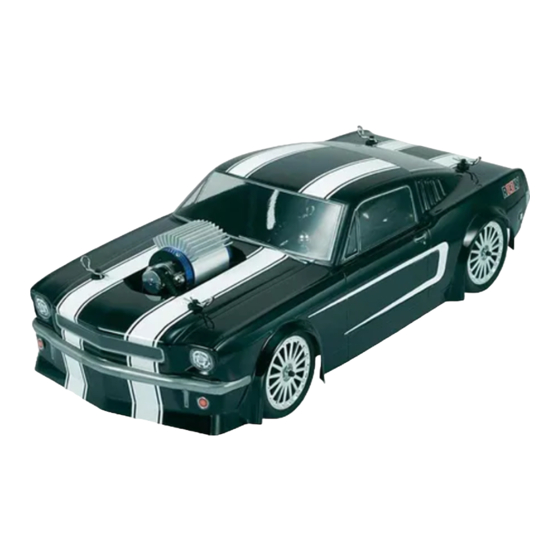

- Seite 1 1:10 EP Mustang Brushless RtR Chassis EB-250ZR 236490 Best.-Nr. / Item-No.: 23 73 20 Service Anleitung Service manual Version 11/11 •...
- Seite 2 Vorderes und hinteres Differenzial Step 1 Front and Rear Differentials 1A - Stiftschraube mit Sicherungslack Grub Screw w/Threadlock 4x4mm -- 4 1B - Stift Pin 3x19.8mm -- 2 1C - Senkkopfschraube F/H Tapping Screw 2x12mm -- 8 EL2228 CB156 VX103 1D - Passscheibe Shim 5x12x0.3mm -- 6 1E - Passscheibe...
- Seite 3 Hinteres Differenzial-Gehäuse Step 3 Rear Differentials Housing Step 3-1 EL2276 EL22821 (11T) EL22901 <3-1> Step 1 3A - Passscheibe (Hinten Shim 5.1x8x0.1mm -- 1 Rear) 3B - Stift Pin 1.5x7.8mm -- 1 EL2276 3C - Senkkopfschraube F/H Tapping Screw 2x8mm -- 4 3D - Kugellager Ball Bearing 5x10x4mm -- 2 Vordere Stoßdämpferbrücke &...
- Seite 4 Vordere Querlenker-Halteplatten & - Halter Step 5 Front Suspension Plate and Suspension Plate Holder Step 4 EL162D4 EL162D2 5A - Senkkopfschraube F/H Tapping Screw 3x10mm -- 2 5B - Linsenkopfschraube Button Head Tapping Screw 3x6mm -- 2 Vordere Radachsen & Achshalter Step 6 Front Wheel Shafts and Steering Knuckles 6A - Stift...
- Seite 5 Vordere obere, untere Querlenker & Radachsen Step 7 Front Upper, Lower Suspension Arms and Wheel Shafts 7A - Schaftschraube 7B - Schaftschraube Hub Stud 3x13.5mm -- 2 Hub Stud 3x22.5mm -- 2 V22151 7C - Spannschraube Turnbuckle 5x20mm -- 2 (V23494) CB113 V22151...
- Seite 6 Montage des Flansch-Kugellagers Step 9 Flanged Ball Bearing Mount Step 8 EL3044 EL3044 9A - Flansch-Kugellager Flanged Ball Bearing 3x6x2.5mm -- 2 Zahnräder des Antriebssystems Step 10 Belt Pulley, Belt Pulley Shaft and Motor Pinion Gear Step 9 EL02411S (24T) (EL228161) EL228162AL (16T)
- Seite 7 Zahnrad-Antrieb Step 11 Belt Pulley VX22818 Step 10 VX22818 (18T) <11-1> Step 11-1 11B - Passscheibe Shim 3.2x4.8x0.4mm -- 1 11C - Passscheibe Shim 3.2x4.8x1mm -- 1 11D - Passscheibe 11A - Flansch-Kugellager Shim 6.1x9.8x0.3mm -- 1 Flanged Ball Bearing 3x6x2.5mm -- 2 11E - Stoppmutter 11F - Stoppmutter mit Bund Lock Nut 3mm -- 1...
- Seite 8 Keilriemenmontage Step 13 Belt Mounting Step 11 VX135UK01 Links Left Hauptzahnrad und - Halter Step 14 Main Gear and Main Gear Mount EL0701S (70T) Step 13 EL00612 <14-1> Step 14-1 VX103 14A - Stiftschraube mit Sicherungslack 14E - O-Ring Grub Screw w/Threadlock 4x4mm -- 1 O-Ring 3mm -- 1 14B - Stift Pin 2x9.8mm -- 1...
- Seite 9 Hintere Stoßdämpferbrücke & Getriebegehäuse Step 15 Rear Shock Tower and Gearbox EL16212 EL16212 Step 3 EL1322 <15-1> Step 15-1 15A - Linsenkopfschraube Button Head Tapping Screw 3x12mm -- 4 15B - Linsenkopfschraube Button Head Tapping Screw 3x28mm -- 2 Hintere Querlenker-Befestigungsplatte & - Halter Step 16 Rear Suspension Plate and Suspension Plate Holder 16A - O-Ring...
- Seite 10 Hintere Radachsen Step 17 Rear Hubs 17A - Stift Pin 2x9.8mm -- 2 17B - Kugellager Ball Bearing 5x10x4mm -- 4 V21051L EL3461 EL3461 Für Rechts V21071L For Right Side Für Links For Left Side V21051L V21071L Hintere obere, untere Querlenker & Radbefestigung Step 18 Rear Upper, Lower Suspension Arms and Hubs 18A - Schaftschraube...
- Seite 11 Step 19 Rear Suspension 19A - Wellensicherungsring 19C - Linsenkopfschraube E-Ring 2.5mm -- 4 Button Head Machine Screw 3x15mm -- 2 19B - Stoppmutter 19D - Querlenker-Befestigungswellen Lock Nut 3mm -- 2 Hinge Pin 3x54mm -- 2 Step 16 Step 18 Step 18 V2355 (EL1111)
- Seite 12 Lenkservosmontage Step 21 Steering Servo Mounting 21A - Linsenkopfschraube 21B - Senkkopfschraube Button Head Tapping Screw 3x10mm -- 4 F/H Tapping Screw 3x10mm -- 4 EL111 (Lenkung Steering) Servohorn Servo Arm Servohorn-Schraube Retaining Screw <21-1> Step 21-1 Step 20...
- Seite 13 Servosavermontage Step 22 Servo Saver Mounting 22A - Stiftschraube mit Sicherungslack EL3073 EL3073 Grub Screw w/Threadlock 3x3mm -- 5 22B - Stoppmutter Lock Nut 3mm -- 1 22C - Senkkopfschraube mit Sicherungslack F/H Machine Screw w/Threadlock 3x8mm -- 2 EL3073 22D - Wellensicherungsring E-Ring 5mm -- 1 EL3071...
- Seite 14 Elektronischer Fahrtregler und Empfängermontage Step 23 Electronic Speed controler and Receiver Mounting Elektronischer Fahrtregler Electronic Speed Controler Doppelseitiges Klebeband Double Side Tape Doppelseitiges Klebeband Double Side Tape Empfänger Receiver Step 22 Frontrammer Step 24 Front Bumper and Sponge Bumper (EL3452BA) EL3452BA (EL3452BA) 24A - Senkkopfschraube mit Sicherungslack...
- Seite 15 Vordere Querlenker, Rammer und Lenkgestänge Step 25 Front Suspension, Bumper and Steering Linkages Mounting Step 14 Step 25-2 Step 25-2 VX1651 Step 25-1 <25-1> V21302 (CB113) V21302 (V22151) V21302 (CB113) Step 24 V21302 (V22151) Für Rechts und Links For Right and Left Sides (x2) <25-2>...
- Seite 16 Hintere Querlenker & Zentralwelle Step 26 Rear Suspension and Centre Swing Shaft Mounting 26A - Senkkopfschraube F/H Tapping Screw 3x10mm -- 4 Step 19 EL3551BL Step 25...
- Seite 17 Radioplatte & Antennenmontage Step 27 Radio Plate and Antenna Mounting 27B - Linsenkopfschraube 27A - Stoppmutter mit Bund Button Head Tapping Screw 3x12mm -- 4 Flange Lock Nut 4mm -- 1 MV3746 EL3022 (MV3746) Step 26...
- Seite 18 Motorhalteplatte Step 28 Front Motor Steering Radio Mounting 28A - Linsenkopfschraube Button Head Machine Screw 3x15mm -- 2 SEL3071AL Step 27 Step 29 29A - Zylinderkopfschraube Cap Screw 3x6mm -- 4 Step 28...
- Seite 19 Akku und Akkuhalter Step 30 Battery and Battery Plate Mounting EL120 EL120 LiPo-Akku-Fixierungsplatte Li-Po Battery Fixing Plate EL3741 LiPo-Akku Li-Po Battery Klebeband Single Side Tape Klebeband Single Side Tape Step 29 30A - Rundkopfschraube Round Head Tapping Screw 3x5mm -- 2...
- Seite 20 Stoßdämpfergehäuse & - Kolben Step 31 Shock Bodies and Shock Shafts 31A - O-Ring 31C - Stoppmutter O-Ring 2.5x1mm -- 4 Lock Nut 2.6mm -- 4 31B - O-Ring 31D - Stoßdämpferkolben O-Ring 3mm -- 8 Shock Shaft 3x30.5mm -- 4 31E - Stoßdämpfer-Gehäuse Shock Body 12x22.6mm -- 4 V213801...
- Seite 21 Stoßdämpfermontage Step 33 Step 33 Front and Rear Shock Mounting 33A - Stoppmutter 33B - Linsenkopfschraube Lock Nut 3mm -- 4 Button Head Tapping Screw 3x12mm -- 4 33C - Linsenkopfschraube Button Head Machine Screw 3x20mm -- 4 Step 32 Step 30 VX0241 Step 32...
- Seite 22 Vordere Karosseriehalter Step 34 Step 34 Front Body Support CB165 CB165 CB165 <34-1> 34A - Linsenkopfschraube Button Head Tapping Screw 3x6mm -- 2 34B - Rundkopfschraube Round Head Tapping Screw 3x15mm -- 2 Step 34-1 EL00705AL Step 33...
- Seite 23 Hintere Karosseriehalter Step 35 Rear Body Support CB165 CB165 CB165 CB165 CB165 <35-1> Step 35-1 Step 34 35A - Linsenkopfschraube Button Head Tapping Screw 3x6mm -- 2 35B - Linsenkopfschraube Button Head Tapping Screw 3x12mm -- 2 35C - Rundkopfschraube Round Head Tapping Screw 3x15mm -- 2...
-
Seite 24: Empfänger Receiver
ESC-Installtation Step 36 E S C Install Diagram LiPo-Akku Li-Po Battery Elektronischer Fahrtregler Electronic Speed Controler CH. 1 CH. 2 CH. 3 BATT Empfänger Receiver Schalter Switch Servo... - Seite 25 Antennenröhrchen Step 37 Antenna Support Tube Mounting Antennenröhrchen Antenna Support Tube Empfänger Receiver Räder und Reifen Step 38 Wheels and Tyres Außen Innen Outside Inside Reifenkleber Instant Cement Reifen Tire Felge Einlage Insert Für Rechts und Links For Right and Left Sides (x4)
- Seite 26 Räder und Karosserie Step 39 Wheel and Carbody Mounting 39A - Stoppmutter mit Bund MV120 Flange Lock Nut 4mm -- 4 MV120 CB165 CB165 Karosserie Carbody MV120 MV120 CB165 CB165 C1001GA Step 38 Step 38 Step 38 Step 38 Step 37 C1001GA...
- Seite 27 BB051004 / Best.-Nr. 295620-EQ BU0508025 / Best.-Nr. 235196-EQ BB081504 / Best.-Nr. 238779-EQ CB156 / Best.-Nr. 223486-EQ Kugellager 5 x 10 x 4mm Diff-Kegelzahnräder Kugellager 8 x 15x4mm Buchsen 5 x 8 x 2,5mm Ball bearings 5x10x4mm Differential Gear Set Ball bearing 8x15x4mm Bushings 5 x8 x 2.5mm EL2228 / Best.-Nr.
- Seite 28 CB113 / Best.-Nr. 223422-EQ CB1591 / Best.-Nr. 232765-EQ EL0701S / Best.-Nr. 237133-EQ EL00612 / Best.-Nr. 237260-EQ Stahl-Hauptzahnrad 70 Z Hauptzahnrad-Halter Kugelhülsen 7 x 3mm Alu-Kugeln 6 x 4,9mm Steel Main gear 70 T Main gear mount Balls-copper 7 x 3mm Balls - alu 6 x 4.9mm CB215 / Best.-Nr.
- Seite 29 MV3746 / Best.-Nr. 232650-EQ EL110 / Best.-Nr. 236797-EQ EL111 Best.-Nr. 232770-EQ EL3041 Best.-Nr. 232768-EQ Antennenrohrhalterung Alu Servo-Halter Motor-Halter RC-Empfänger-Halter Antenna - tube - mount Alu Servo Mount Motor mount Transmission mount EL3402 / Best.-Nr. 236246-EQ SEL3741/ Best.-Nr. 237255-EQ EL3452BA / Best.-Nr. 236573-EQ EL1401 / Best.-Nr.
- Seite 30 SEL3071 / Best.-Nr. 236558-EQ MC4519 / Best.-Nr. 206464-EQ EL3042AL / Best.-Nr. 236569-EQ EL3043AL / Best.-Nr. 236571-EQ Umlenkzahnradhalterung 4mm Motorhalterung 4mm Servo Motor-Lenkungsplatte 3 mm Belt pulley shaft - mount 4mm Motor - mount 4mm Servo Motor steering radio 3 mm EL3614 / Best.-Nr.
