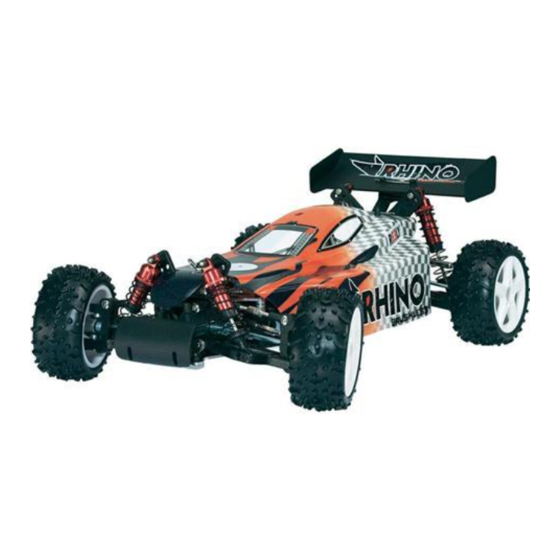

- Seite 1 1:10 EP Buggy Rhino II RtR Chassis EP-250B 236490 Best.-Nr. / Item-No.: 23 80 03 Service Anleitung Service manual Version 07/11 •...
- Seite 2 Vorderes und hinteres Differenzial Step 1 Front and Rear Differential 1A - Unterlegscheibe 1D - Lager Washer 2.6x6x1mm -- 4 Bushing 5x8x2.5mm -- 2 1B - Unterlegscheibe Nylon Washer 3x6.3x2.4mm -- 2 1C - Unterlegscheibe Washer 12.1x20.5x1mm -- 4 (EL2292) EL2285 Differenzial Öl Differential Oii...
- Seite 3 Hinteres Differenzial-Gehäuse Step 3 Rear Differential Housing Step 3-1 EL2276 EL2282 (16T) EL2290 <3-1> Step 1 EL2276 3D - Senkkopfschraube F/H Tapping Screw 2x8mm -- 4 3A - Wellensicherungsring 3E - Kugellager E-Ring 3mm -- 1 Ball Bearing 5x10x4mm -- 2 3B - Stift Pin 1.5x7.8mm -- 1 3F - Kugellager...
-
Seite 4: Vordere Stoßdämpferbrücke Front Shock Tower
Vordere Stoßdämpferbrücke Step 5 Front Shock Tower EL162D3 VX103 EL1321 EL1651 Step 4 (Vorne Front) EL162D2 5C - Linsenkopfschraube Tapping Screw 3x6mm -- 2 5D - Linsenkopfschraube 5A - Stiftschraube mit Sicherungslack Tapping Screw 3x10mm -- 1 Grub Screw w/Glue 4x4mm -- 1 5E - Linsenkopfschraube 5B - Senkkopfschraube Tapping Screw 3x12mm -- 4... - Seite 5 Vordere obere, untere Querlenker und CVDs Step 7 Front Upper, Lower Suspension Arms and CVD 7A - Spannschraube 7B - Schaftschraube Turnbuckle 5x40mm -- 2 Hub Studs 3x13.5mm -- 2 7C - Schaftschraube CB215 Hub Studs 3x22.5mm -- 2 (VX159) CB113 23mm CB215...
- Seite 6 Heckspoiler-Halter Step 9 Wing Stay EL1411 EL1411 EL1411 EL1411 EL1411 9A - Stoppmutter 9C - Rundkopfschraube Lock Nut 3mm -- 1 Round Head Machine Screw 3x25mm -- 1 9B - Linsenkopfschraube 9D - Abstandshalter Tapping Screw 3x12mm -- 4 Post 6x21mm -- 2 Hintere Stoßdämpferbrücke und Heckspoilerhalter Step 10 Rear Shock Tower and Wing Mounting...
- Seite 7 Hauptzahnrad & Hauptzahnradhalter Step 11 Main Gear and Main Gear Mounting 11D - Senkkopfschraube 11A - Wellensicherungsring F/H Tapping Screw 3x10mm -- 2 E-Ring 4mm -- 1 11B - Stift 11E - Linsenkopfschraube Pin 2x9.8mm -- 1 Tapping Screw 3x6mm -- 2 11C - Senkkopfschraube F/H Tapping Screw 3x7mm -- 3 EL162D4...
- Seite 8 Hintere obere, untere Querlenker und - Halter Step 13 Rear Upper, Lower Suspension Arms and Hubs 13A - Spannschraube Turnbuckle 5x60mm -- 2 13B - Schaftschraube 13C - Schaftschraube Hub Studs 3x13.5mm -- 2 Hub Studs 3x22.5mm -- 2 CB215 (VX159) CB113 45.5mm...
- Seite 9 Motor Step 15 Motor 15A - Stiftschraube mit Sicherungslack Grub Screw w/Glue 3x3mm -- 1 15B - Stiftschraube mit Sicherungslack Grub Screw w/Glue 4x4mm -- 1 15C - Linsenkopfschraube mit Sicherungslack Button Head Screw w/Glue 3x8mm -- 2 Step 14 EL0221 (22T) VX103...
- Seite 10 Lenkservo Step 17 Steering Servo 17A - Linsenkopfschraube EL111 Tapping Screw 3x10mm -- 4 17B - Senkkopfschraube (Lenkung F/H Tapping Screw 3x10mm -- 4 Steering) Step 17-1 Servohorn Servo Arm Servohorn-Schraube <17-1> Retaining Screw Step 16 Servosaver Step 18 Servo Saver 18A - Stiftschraube mit Sicherungslack EL3073 Grub Screw w/Glue 3x3mm -- 1...
- Seite 11 Servosaver Step 19 Servo Saver Step 18 Step17 19A - Senkkopfschraube mit Sicherungslack F/H Screw w/Glue 3x8mm -- 4 Vordere Querlenkermontage und Lenkgestänge Step 20 Front Suspension Mounting and Steering Tie-Roods Step 20-1 Step 20-1 24.5mm CB113 Step 8 CB215 CB113 CB215 Für Rechts und Links...
- Seite 12 Hintere Querlenkermontage Step 21 Rear Suspension Mounting 21A - Senkkopfschraube F/H Tapping Screw 3x10mm -- 7 EL00703RE Step 15 EL3551RE Step 20...
- Seite 13 Radioplatten-Montage Step 22 Radio Plate Mounting EL3023AL CB310 Step 21 22A - Linsenkopfschaube 22B - Linsenkopfschraube Tapping Screw 3x10mm -- 7 Button Head Screw 3x8mm -- 4...
- Seite 14 Elektronischer Fahrtregler und Empfänger Step 23 Electric Speed Control and Receiver Elektronischer Fahrtregler Electric Speed Control Doppelseitiges Klebeband Double Side Tape Empfänger Receiver Doppelseitiges Klebeband Double Side Tape...
- Seite 15 Akkuhalterung Step 24 Accu Box EV3022 EV3022 <24-1> Step 24-1 Step 23 24A - Stoppmutter Lock Nut 3mm -- 4 24B - Senkkopfschraube F/H Tapping Screw 3x10mm -- 4...
- Seite 16 Heckspoiler Step 25 Wing Mounting CB375BA VX1202 Step 24...
- Seite 17 Stoßdämpfergehäuse und - Kolben Step 26 Shock Bodies and Shock Shafts 26D - Stoßdämpferkolben 26A - Stoppmutter Shock Shaft 3x40mm -- 2 Lock Nut 2.6mm -- 4 26E - Stoßdämpferkolben 26B - O-Ring Shock Shaft 3x47mm -- 2 O-Ring 2.5x1mm -- 4 26F - Stoßdämpfergehäuse 26C - O-Ring Shock Body 12x31.5mm -- 2...
- Seite 18 Stoßdämpferöl Step 27 Shock Oil Stoßdämpferöl Shock Oil CB1382RE (Front) VB11209RE (Rear) Nach dem Befüllen der Stoßdämpfer mit Silikonöl, langsam den Dämpferkolben auf und abbewegen, um die CB1382RE (Front) Luftblasen zu eliminieren. VB11209RE (Rear) After filling with shock oil, GENTLY pump shock shaft up and down several times to eliminate air bubbles.
- Seite 19 Vordere und Hintere Stoßdämpfermontage Step 29 Front and Rear Shock Mounting 29A - Stoppmutter 29C - Rundkopfschraube Lock Nut 3mm -- 4 Round Head Machine Screw 3x20mm -- 4 29B - Senkkopfschraube F/H Tapping Screw 3x16mm -- 4 VX0241 Für Vorne Step 28 For Front Step 28...
-
Seite 20: Empfänger Receiver
ESC - Anschluß-Diagramm Step 30 Electric Speed Control Install Diagram LiPo-Akku Li-Po Accu Blau Blue (Negative) Motor Orange Orange (Anode) Empfänger Receiver Elektronischer Fahrtregler Electric Speed Control (Lenkung Steering) (Gas Speed) Servo Schalter Switch CH. 1 CH. 2 CH. 3 BATT Empfänger LiPo-Akku... - Seite 21 Antennenröhrchen Step 31 Antenna Support Tube Mounting Antennenröhrchen Antenna Support Tube Empfänger Receiver EL3023AL Räder und Reifen Step 32 Wheels and Tires Reifen Tire Felge Einlage Foam <32-1> Felge Reifenkleber Instant Cement Für Rechts und Links For Right and Left Sides (x4) Step 32-1...
- Seite 22 Räder- und Karosseriemontage Step 33 Wheels and Carbody Mounting 33A - Stoppmutter mit Flansch Flanged Lock Nut 4mm -- 4 VX1202 Karosserie Carbody MV120 Step 32 Step 32 Step 32 Step 32 Step 31...
- Seite 23 Ersatzteile / Spare parts BB051004/Best.-Nr.295620-EQ BB101504/Best.-Nr.295655-EQ BU0508025/Best.-Nr.235196-EQ CB104/Best.-Nr.223465-EQ Kugellager 5x10x4mm Distanzbuchsen 5x8x2,5mm Kugellager 10x15x4mm Hintere Antriebswelle 71mm Ball bearing 5x10x4 mm Bushings 5x8x2,5mm Ball bearing 10x15x4 mm Rear dog bones 71mm CB113 / Best.-Nr. 223422-EQ CB150A/ Best.-Nr. 223515-EQ CB1591/ Best.-Nr. 232765-EQ CB150S/ Best.-Nr.
- Seite 24 EL16212&2276 Best-Nr.232779 EL162D2&D3&D4 B.-Nr.232780 EL2281&2282/Best-Nr 232781 EL2292/Best.-Nr. 236486-EQ Getriebegehäuse Kugeldifferenzial-Befestigung Querlenkerverstärkungsplatten Kegelrädergetriebeset 44 / 16 Z Gearbox housing Differential screw & tool Suspensionplates Bevel & Pinion gear 44 T/16 T EL2230&2283-2286 EL2287&2288/Best.-Nr. 232783 EL2289&2290/Best.-Nr. 232784 Best-Nr 232782-EQ Getriebewellenset vorne&hinten Kugeldifferenzial-Reparaturset Kugeldifferenzial-Abtirebe Piniongear shafts 24,2/38,5mm Differntial repair kit...
- Seite 25 VX0241/Best.-Nr. 236476-EQ VX103/Best.-Nr. 230633-EQ VX1202/Best.-Nr. 223349-EQ VX1386/Best.-Nr. 237846-EQ Stoßdämpferabstandshalter Dämpferfederteller Karosserieklammern 45mm Antriebswellenmitnehmer Shock stud Shock spring mount Carbody-clips 45mm Pinion Output Joint 16mm VX159/Best.-Nr. 236816-EQ EL1403/Best.-Nr. 237258-EQ EL30751/Best.-Nr. 237734-EQ Kugelkopfpfannen mit Kugeln Alu-Servosaver-Lenkungsplatte 2mm Chassis-Kick up Ball ends with balls Servosaver steering plate alu 2mm Reinforcement plate for bumper CB310/Best.-Nr.
- Seite 26 Tuningteile / Option parts CB375/Best.-Nr. 225852-EQ SEL3041HBest.-Nr.237265-EQ Best.-Nr. 235499-EQ Best.-Nr. 235497-EQ Heckspoiler Weiß CNC Alu-Kühlkörper blau CNC Alu-Motorhalter CNC Alu-Kühlkörper titanium Special wing white Motor heat sink alu blue 43mm Motormount alu CNC Motor heat sink alu titan 43mm Best.-Nr. 235442-EQ Best.-Nr.
- Seite 27 EL2228/Best.-Nr. 236809-EQ CB156/Best.-Nr. 223486-EQ EL22811/Best.-Nr. 236811-EQ EL22821/Best.-Nr. 236812-EQ Stahl-Differenzial Gehäuse Kegelräder klein für Differnzial Kegelrad groß 37Z Kegelrad klein 11Z Differential case with gear Differential gear set Bevel gear 37T Pinion gear 11T 232630-EQ Visko 50 232641-EQ Visko 1000 232631-EQ Visko 100 232642-EQ Visko 3000 232632-EQ Visko 200 232643-EQ Visko 5000...
-
Seite 28: Ersatzteilbestellung Bei Conrad Electronic
Schnell – einfach – zuverlässig Ersatzteilbestellung bei Conrad Electronic Für viele Artikel können wir schnell und zuverlässig Ersatzteile liefern. Unser Lager hält im Bedarfsfall mehrere Tausend Teile für Sie bereit. Bestellung per Telefon: 0180 - 531 21 11* Bestellung per Telefax: 0180 - 531 21 10* Bestellung per Mail: sales@conrad.de Bestellung per Internet:...
